壊れかけのHDDから新しいHDDへのWindows10引っ越し、ドライブのクローン

パソコン 自作パソコン
Windows10が入っているHDDの引っ越しした

旧：WD20EZRX → 新：WD60EZAZ

引っ越しに使ったアプリは
EaseUS®完璧な無料データバックアップソフト - EaseUS Todo Backup Free
https://jp.easeus.com/backup-software/free-1.html

MBRは2TBまでの制限
使っているマザーボードは2009年に発売されたM4N78 PRO
とても古いのでWindowsの起動方式はMBR(マスターブートレコード)をつかったもの
この方式では認識できるHDD容量は2TBまでという制限がある
今回用意したWD60EZAZの容量は6TB、6-2＝4、残りの4TBは認識(使用)できない
これに気づいたのはHDDのフォーマットしているときだった…


HDDのフォーマット
イメージ 3
スタートボタンの右クリックメニューからディスクの管理

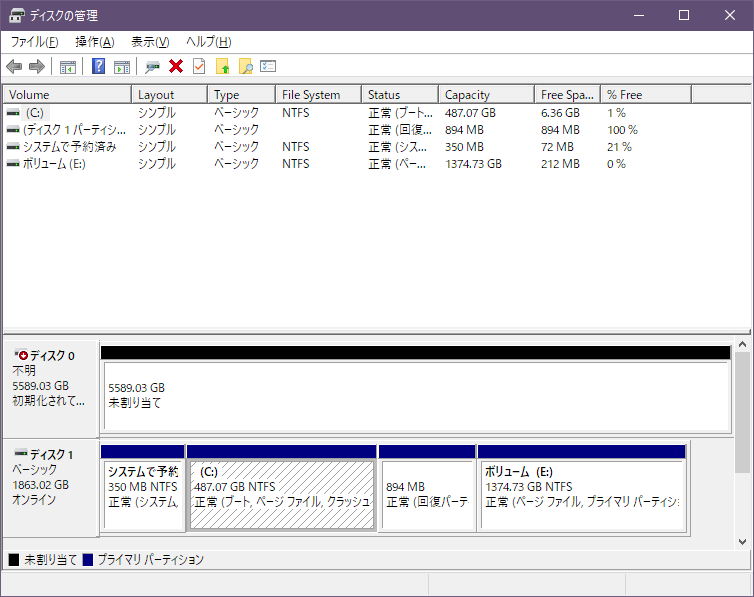

f:id:gogowaten:20191214133931p:plain

ディスク0がWD60、ディスク0不明の右クリックメニューからディスクの初期化、もしくはMBRを選択

イメージ 5
ここでMBR(マスターブートレコード)を選択


初期化が終わったところ

f:id:gogowaten:20191214133943p:plain

MBRでは2TBまでなので2048GB(2TB)で区切られる

MBRになっているか確認

f:id:gogowaten:20191214133954p:plain

ディスク0を右クリックメニューからプロパティで
ボリュームタブで確認できる


新しいシンプルボリューム

f:id:gogowaten:20191214134007p:plain

2048GBに右クリックメニューからから
新しいシンプルボリューム


f:id:gogowaten:20191214134019p:plain

ここから順番に進めていって

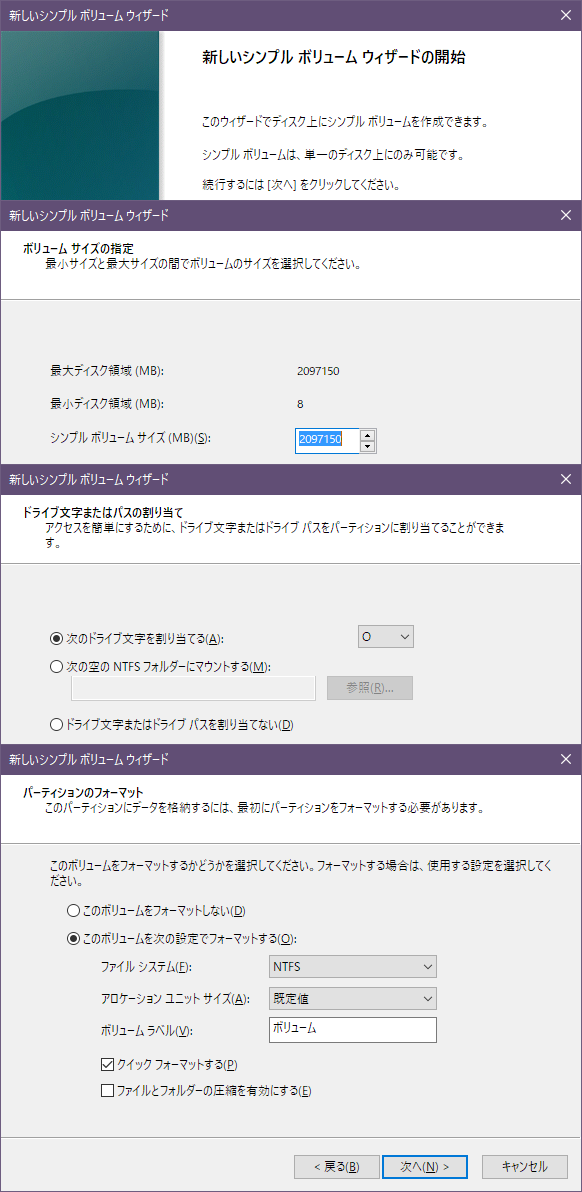

f:id:gogowaten:20191214134033p:plain

サイズは最大値、ドライブ文字は適当、フォーマット設定はそのまま
これで実行して


f:id:gogowaten:20191214134048p:plain

フォーマット完了

4TB…

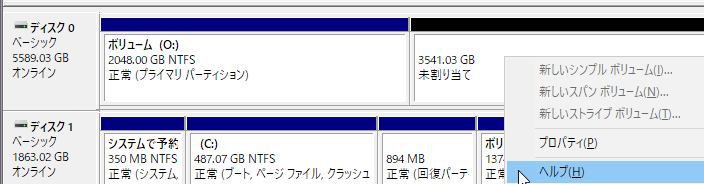

f:id:gogowaten:20191214134059p:plain

右側の未割り当てになっている4TB(Windows上では3541GB)は、右クリックメニューもグレーアウトしてフォーマットできない
悲しいけどこれMBRなのよね


HDDの引っ越し(クローン)
クローンはコピーと同じような意味
ソース、ターゲットはコピーだと
コピー元、コピー先な感じ
今回だと
旧：WD20がソース(コピー元)
新：WD60がターゲット(コピー先)

EaseUS Todo Backup Freeを起動

f:id:gogowaten:20191214134111p:plain

左上の三からクローンを選択すると
ソース(クローン元、コピー元)の選択画面になる


ソースの選択

f:id:gogowaten:20191214134123p:plain

ここではハードディスク2(1.82TB、ベーシック、MBR)と表示されているのが、WD20なので、これにチェックを入れてソースにする
次へを押すとターゲットの選択画面になる


ターゲットの選択

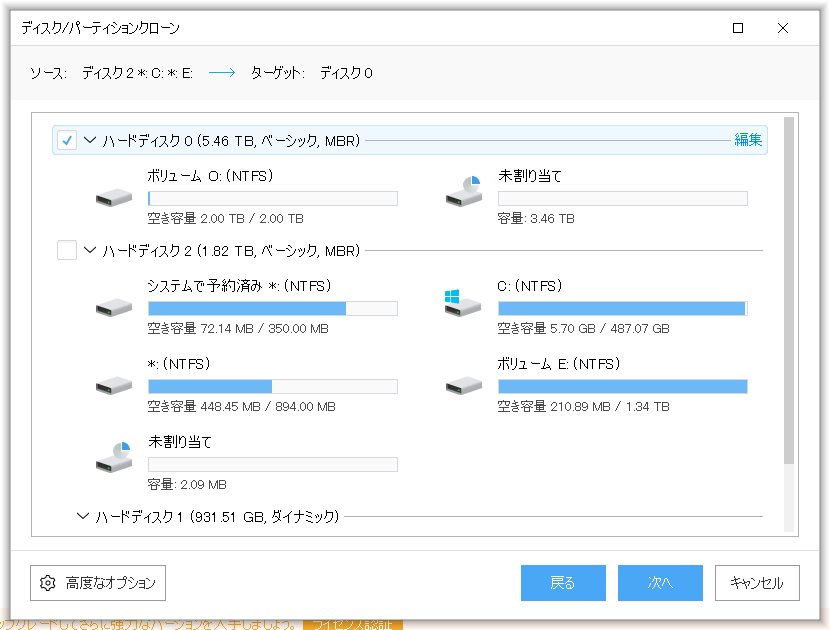

f:id:gogowaten:20191214134135p:plain

一番上のハードディスク0(5.46TB、ベーシック、MBR)がWD60なので、これにチェックを入れる
普通ならこれでいいんだけど、ソースにしたWD20は壊れかけているので、左下にある「高度なオプション」を押して


イメージ 16
セクタバイセクタクローンにチェックを入れる
これで壊れかけのHDDからでもクローンが成功する確率が上がる
OK押すと、さっきのターゲットの選択画面に戻るので、そこで次へを押して
確認画面になる


確認画面

f:id:gogowaten:20191214134148p:plain

クローンが完了したらこうなりますよ、っていう予測が表示されている感じ
今のターゲットの状態はパーティションを切っていない1つのボリュームだけど
この画面だとBとGの2つのパーティションが表示されている
確認できたら実行を押すと


最終確認
イメージ 18
なんか緊張する
はいでクローンが開始される


クローン開始

f:id:gogowaten:20191214134201p:plain

MBRが最初にコピーされて



f:id:gogowaten:20191214134214p:plain

システムで予約済みっていう名前のボリュームのクローンが39秒で完了して
Cドライブのクローンが始まった、転送速度は60MB/S前後で2TBをコピーするから、ここからが長い


40分後

f:id:gogowaten:20191214134226p:plain

進捗率は5%から変化していないけど進んでいるはず
このクローン中でもパソコンは普通に使えるから全く問題ない
このときはつけっぱなしで寝て、起きたら終わっていて
経過時間は7時間33分で止まっていた、だったかな

Windowsだと2TBは1.8TBって認識、転送速度は60MB/Sとして
1.8TBの転送時間は
1.8*1000*1000/60=30000秒
これを時に直すと
30000/60/60≒8.33時間
だいたいあっている


WD60から起動してみる
イメージ 22
BIOS画面でBootPriority(起動優先順位)の1stにWD60を指定して起動


イメージ 23
起動してきた

確認

f:id:gogowaten:20191214134337p:plain

CドライブがWD60になっているのでクローン成功！

ディスクの管理も見てみる

f:id:gogowaten:20191214134346p:plain

ディスク0のCドライブにブートってあるからあっている
ディスク2がWD20、古いほう











普通ならここで古い方(WD20)は取り外せばよかったんだけど、試したいことがあってWD20で起動して使っていた
その後、試したいことも終わったので、WD60の優先順位1stで起動したんだけど、なぜかWD20のWindowsで起動してくる
じゃあWD20を取り外してWD60だけにしたらどうなるのかって起動したら

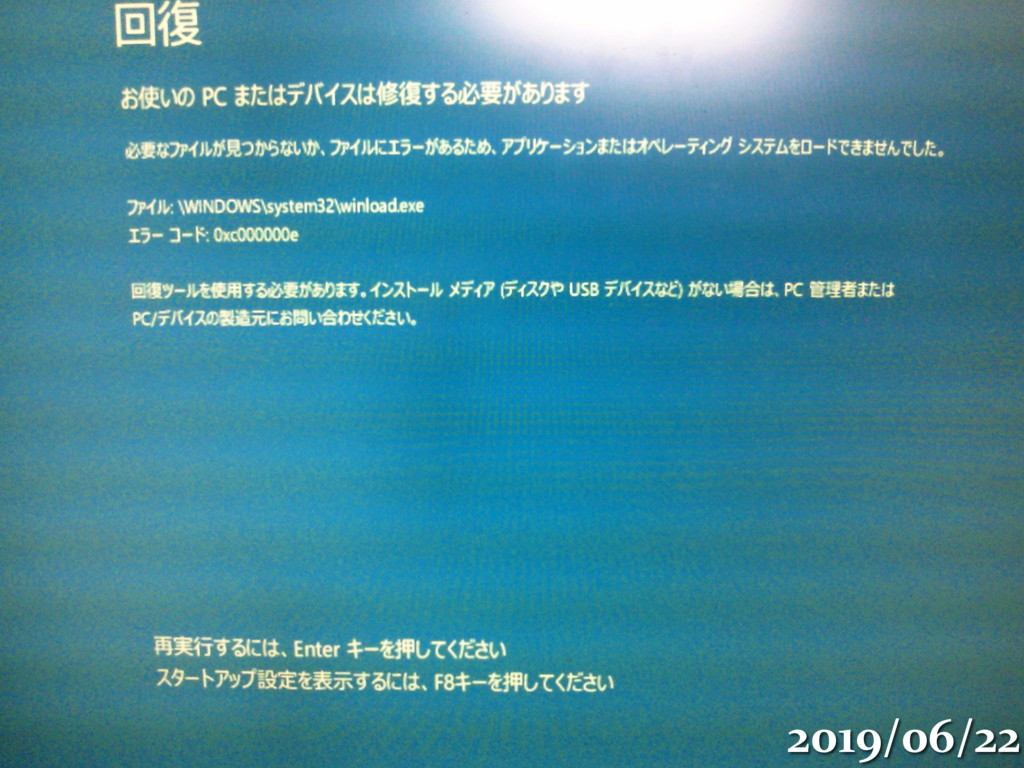

f:id:gogowaten:20191214134435j:plain

初めて見るエラー画面
下の方にEnterかF8キー押してってあるので押してみたけど、この画面が点滅するだけだった
どうにもならないから再起動したら、ドライブがロックされていますとかのエラー画面が出た、だったかな、このへんあんまり憶えていないけど
ぐぐったら
「Windowsがインストールされているドライブがロックされています。ドライブのロックを解除してやり直してください」とメッセージが出る - ぼくんちのTV 別館
https://freesoft.tvbok.com/win8/recovery/drive_lock.html
ここにある方法で解決できた

コマンドプロンプトを使う必要があるけど、そもそもWindowsが起動しない
さっきのエラー画面の中程に
回復ツールを使用する必要があります。インストールメディア(ディスクやUSBデバイスなど)がない場合は～
ってある
インストールメディアの回復ツールを使えばいいのかなと

イメージ 27
Windows 8.1のディスクを引っ張り出してきた


イメージ 29
DVDドライブ使うのWindows8.1インストール以来だよ
ドライブ自体はくっつけていたけど、IDEケーブルと電源ケーブルは外してあったから、これらも発掘して接続
令和生まれの人、IDEケーブルとかATAPIとか知らないよ


イメージ 28
DVDドライブは電源入れたら動いた、BIOSでも認識されたのでディスクを入れて

イメージ 30
起動優先順位を1stにDVDドライブを持ってきて起動
カコッ…カコッ…って5分位画面が真っ暗なまま進まない
お祈りしながらリセットボタンで再起動したらブオーンって言いながら動き出した、たしかこんな音してたなあと思い出す


イメージ 31
Windows 8のセットアップ画面、次へを押して

イメージ 32
インストールするわけじゃないから
左下にある「コンピュータを修復する」をクリック


オプションの選択

イメージ 34
詳細オプションをクリック

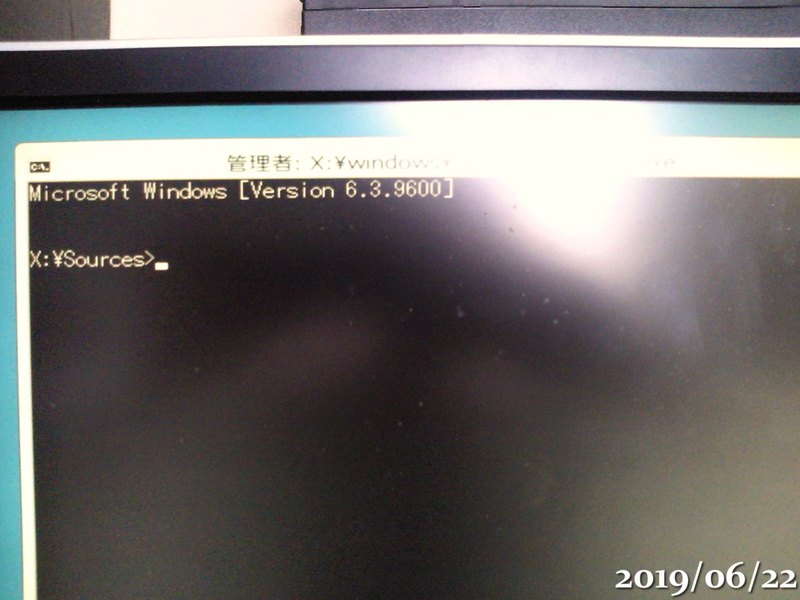

イメージ 37

bootrec /fixmbrでエンター

解説サイトでは大文字小文字どちらもあったので、どちらでもいいのかも

イメージ 38
bootrec /fixboot

イメージ 39
bootrec /scanos
少し時間かかるみたい

イメージ 40
1～2分だった

イメージ 41
bootrec /rebuildbcd
これも1～2分かかって

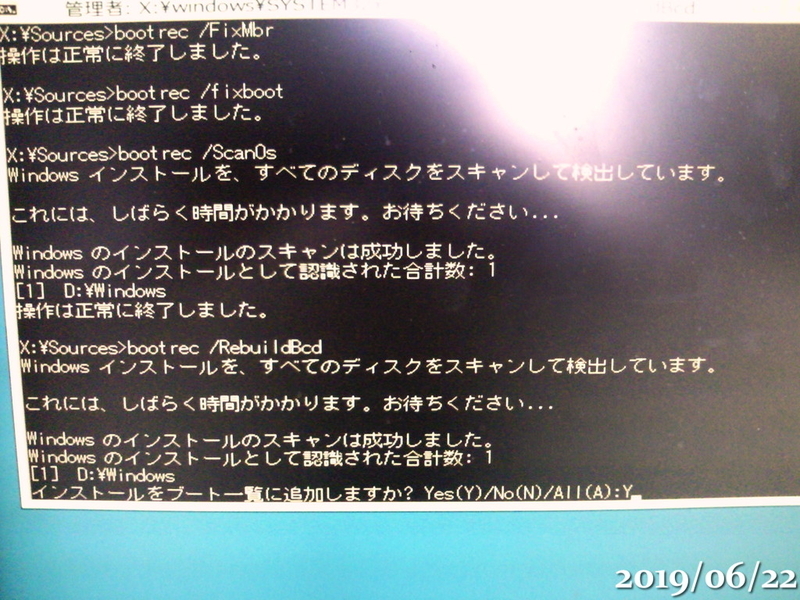

イメージ 42
選択肢が出る、Yを入力

イメージ 43
これで完了
コマンドプロンプトのウィンドウのXボタンを押して閉じると

イメージ 44
オプションの選択画面に戻るので、続行をクリックする
再起動になるのでBIOS画面で

イメージ 45
WD60の起動優先順位を1stに戻して起動

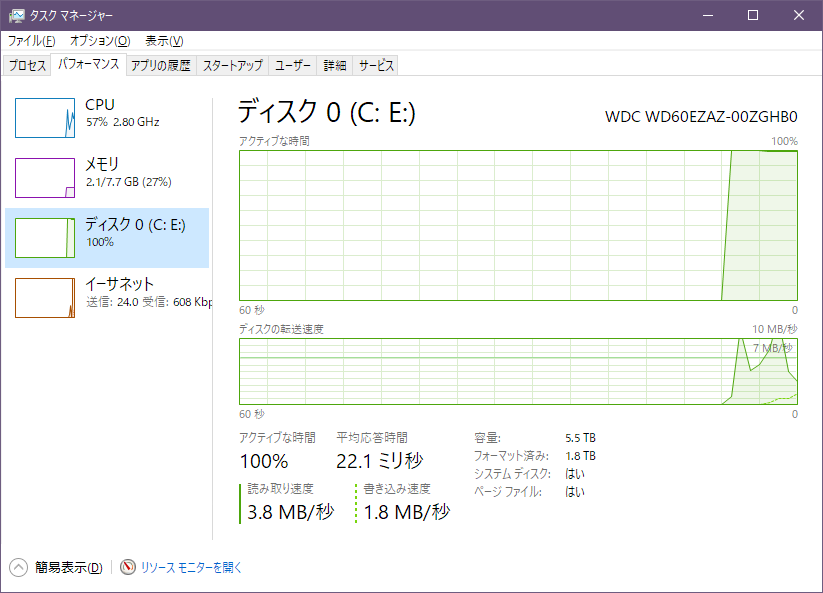

f:id:gogowaten:20191214134617p:plain

起動できた！



クローン先のドライブにロックが掛かって起動できなくなった原因は、
クローン元とクローン先を両方接続した状態や、クローン先を外して、クローン元のWindowsを起動してしばらく使っていたせいだと思う、使っていた時間は2時間暗いと短いけど、再起動は10回以上っていう使い方だった

マザーボードが古くて2TBでしか起動できないとか、壊れかけのHDDだとかで、かなり面倒な引っ越しになったけど、なんとか成功したみたい






クローン元になったWD20EZRX、購入したのは2014年2月
2018年夏の健康状態

f:id:gogowaten:20191214134630p:plain

壊れてきたのは2年くらい前で、そこから1年でこう

イメージ 2
順調に回復不可能セクタが増えていた
最終的には保留中セクタが6、回復不可能が7だったかな
こんな状態になったらすぐに買い換えるべきなんだよなあ


新しいHDD、WD60の初回起動時

f:id:gogowaten:20191214134652p:plain

いいねえ

イメージ 48
シーケンシャルリードは200MB/S超えた
ランダムリードの4Kが低い


到着時の様子
イメージ 49
パソコン工房より購入


イメージ 50
5月18日製造
6TBなんだよなあ
でも古いマザーボードでWindowsのシステムドライブとして使う限りは2TB扱い
ほんとはOS入れるならHDDじゃなくてSSDにしたいんだけど…
SSDにしたいねえ
