図形のテキストボックスの段落のタブの配置をVBAで正確に取得できないことがあったので調べてみた

図形やテキストボックスの中の文字列をセルにコピーするマクロ

'選択状態の図形の文字列を近くのセルへコピー
'複数行なら複数セルを使用
Sub ShapeTextToCell()
    Dim i As Integer
    Dim str As String

    Dim s As Shape
    Set s = Selection.ShapeRange.Item(1) '選択図形取得
    Dim pRange As Range '貼り付け先のセル
    Set pRange = s.topLeftCell  '図形の左上にあるセル
    Dim tr As TextRange2
    Set tr = s.TextFrame2.TextRange '図形のテキスト全体(textRange)を取得
    '1行ごとにセルに文字を入力
    For i = 1 To tr.Paragraphs.Count
        str = tr.Paragraphs.Item(i).text '図形から文字列取得
        str = Replace(str, vbLf, "") '改行を削除
'        str = Replace(str, vbNewLine, "") 'これだと改行が削除されない
        pRange.Cells(i, 1).Value = str 'セルに入力
    Next
End Sub

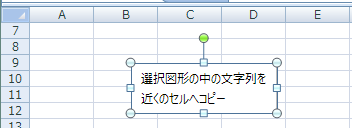

文字のある図形を選択した状態でマクロを実行すると

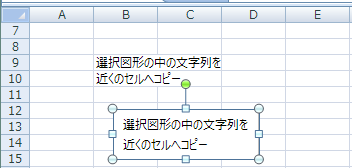

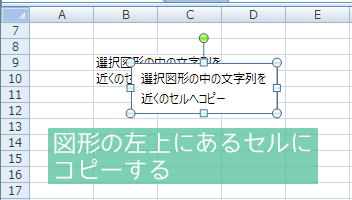

図形の中の文字列が図形の左上のセルにコピーされる

文字列に改行がある複数行の場合はコピー先も複数行になる

やっぱり可逆だよね

gogowaten.hatenablog.com

複数行のセルの値をまとめて1つのテキストボックスにするマクロ ( ソフトウェア ) - 午後わてんのブログ - Yahoo!ブログ
http://blogs.yahoo.co.jp/gogowaten/14674215.html今回のマクロはここから始まったセルの値をテキストボックスにするマクロの逆

一方通行より双方向

目的は

https://gogowaten.hatenablog.com/entry/14715274

gogowaten.hatenablog.com

午後ツールその55、選択セル範囲を図形のテキストボックスにする、印刷用の点線を消すマクロを追加 ( Windows ) - 午後わてんのブログ - Yahoo!ブログ
http://blogs.yahoo.co.jp/gogowaten/14715274.html

このアドインで作成したテキストボックスの文字列をセルに戻せるようにすること

蛇足だけど複数列から作った文字列の場合

'選択状態の図形の文字列を近くのセルへコピー
'複数行複数列、TableTextBoxtestで作成したテキストボックス用
Sub ShapeTextToCell5()
    Dim i As Long, j As Long
    Dim str As String

    Dim s As Shape
    Set s = Selection.ShapeRange.Item(1)
    Dim pRange As Range '貼り付け先
    Set pRange = s.topLeftCell  '図形の左上にあるセル

    Dim tr As TextRange2
    Set tr = s.TextFrame2.TextRange '図形のテキスト全体(textRange)を取得
    Dim ptr As TextRange2
    Dim ptrFont As Font2
    Dim tRange As Range
    Dim v() As String
    '行ごと
    For i = 1 To tr.Paragraphs.Count
        Set ptr = tr.Paragraphs.Item(i)
        str = ptr.text
        str = Replace(str, vbLf, "") '改行削除
        '先頭のタブ文字削除
        If Left(str, 1) = vbTab Then
            str = Right(str, Len(str) - 1)
        End If
        v = Split(str, vbTab) 'タブ文字で区切って配列に入れる
        '1セルごと、1行の左から右へ1セルごと
        For j = 0 To UBound(v)
            Set tRange = pRange.Cells(i, j + 1)
            tRange.Value = v(j)
        Next
    Next
End Sub

テキストボックスの文字列にはタブ文字(vbTab)を入れて元のセル間隔を再現しているので、Split関数でタブ文字で区切ればセルごとの文字列になる

v = Split(str, vbTab) 'タブ文字で区切って配列に入れる

あとは先頭にあるタブ文字は要らないので削除、これでOK

ここからが本当の地獄だヽ(・ω・)/

図形のテキストボックスの段落のタブの配置をVBAで正確に取得できないことがあったので調べてみた

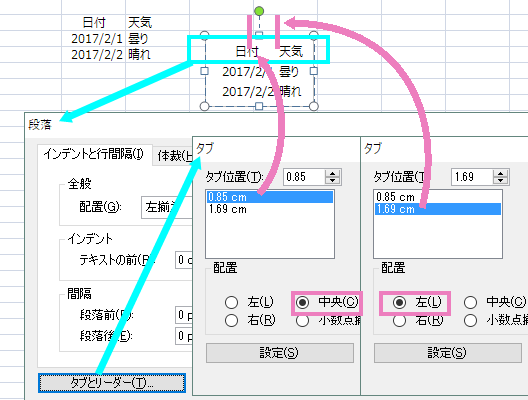

日付って入れたセルだけ中央揃えにしたものから作ったテキストボックス、1行目(段落)を見ると

1個めのタブの配置は中央、2個めのタブの配置は左に設定されている

セルにコピーするときに反映するにはこの配置の値を取得する必要がある

この値は図形の1行目の1個めの場合は

図形.TextFrame2.TextRange.Paragraphs.Item(1).ParagraphFormat.TabStops.Item(1).Type

これで取得できる

けど状況によっては正しく取得できなくなることがある

僕の書き方が良くないのかもしれないけど、よくわからん

対処法としての結論が

正しい値を取得するには上のように図形から直接するか

変数に入れるときは

図形.TextFrame2、

図形.TextFrame2.TextRange

ここまでにする、例えば図形.TextFrame2.TextRangeから

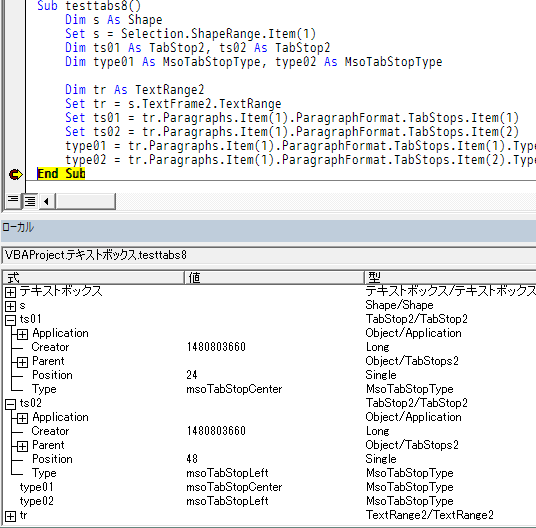

Dim tr As TextRange2

Set tr = 図形.TextFrame2.TextRange

Set ts01 = tr.Paragraphs.Item(1).ParagraphFormat.TabStops.Item(1)

Set ts02 = tr.Paragraphs.Item(1).ParagraphFormat.TabStops.Item(2)

type01 = tr.Paragraphs.Item(1).ParagraphFormat.TabStops.Item(1).Type

type02 = tr.Paragraphs.Item(1).ParagraphFormat.TabStops.Item(2).Type

これならOK

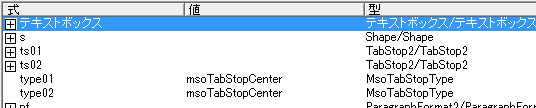

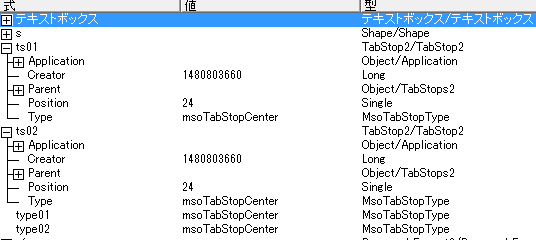

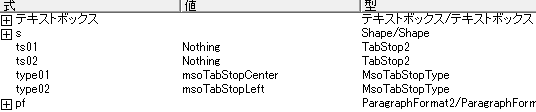

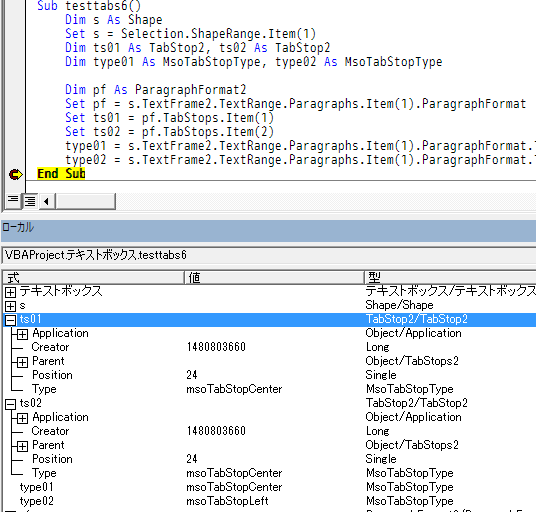

正しい値が取得できないのはもっと深いところを変数に入れてそこから取得する時

図形.TextFrame2.TextRange.Paragraphs.Item(1)

図形.TextFrame2.TextRange.Paragraphs.Item(1).ParagraphFormat

図形.TextFrame2.TextRange.Paragraphs.Item(1).ParagraphFormat.TabStops

これを変数に入れてそこから取得するとおかしくなる

ここから経緯

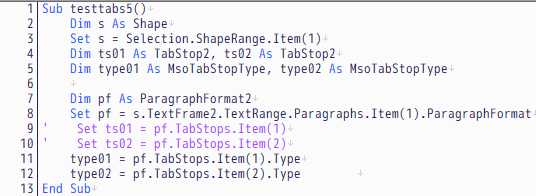

Sub testtabs5()
Dim s As Shape
Set s = Selection.ShapeRange.Item(1)
Dim ts01 As TabStop2, ts02 As TabStop2
Dim type01 As MsoTabStopType, type02 As MsoTabStopType

Dim pf As ParagraphFormat2
Set pf = s.TextFrame2.TextRange.Paragraphs.Item(1).ParagraphFormat
Set ts01 = pf.TabStops.Item(1)
Set ts02 = pf.TabStops.Item(2)
type01 = pf.TabStops.Item(1).Type
type02 = pf.TabStops.Item(2).Type
End Sub
