画像のエッジ抽出、ラプラシアンフィルタ

画像のエッジ抽出、ラプラシアンフィルタ、ラプラシアンオペレータ

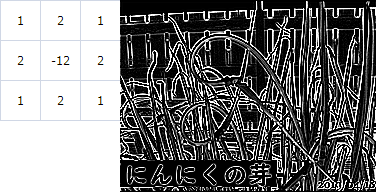

ラプラシアンフィルタでエッジ抽出した結果

色の境界、輪郭を白で表現する感じ

元の画像

この前のガウスぼかしと同じようにカーネル(マスク、オペレータ)があって

この2つがよく使われるみたい、左が上下左右の4近傍、右が斜めも入れた8近傍

中心の注目ピクセルと、その周りとの輝度差が大きいほど、結果も大きく(白く)なってエッジ(輪郭)になって、差が全くなければプラスマイナス0(黒)

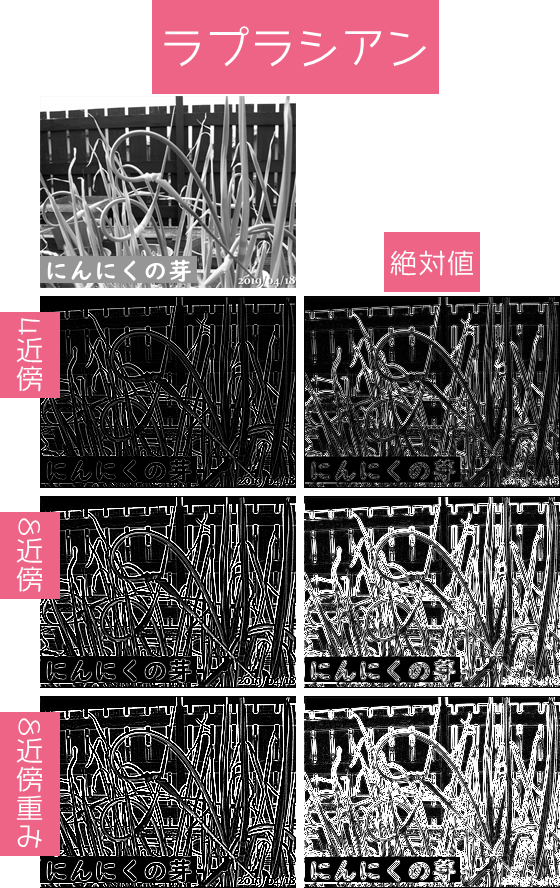

8近傍のほうがより強く表現される

最大差

中心輝度が0で周りが255のとき

4近傍だと、255*4-0*4=1020

8近傍だと、255*8-0*8=2040

輝度の最大は255だからそれ以上でも切り捨てになるけど、8近傍のほうがちょっとした差でも大きな差になって現れてくるってことかな

8近傍のとき上下左右の重みを増して2にしてみると

さらに強くなった

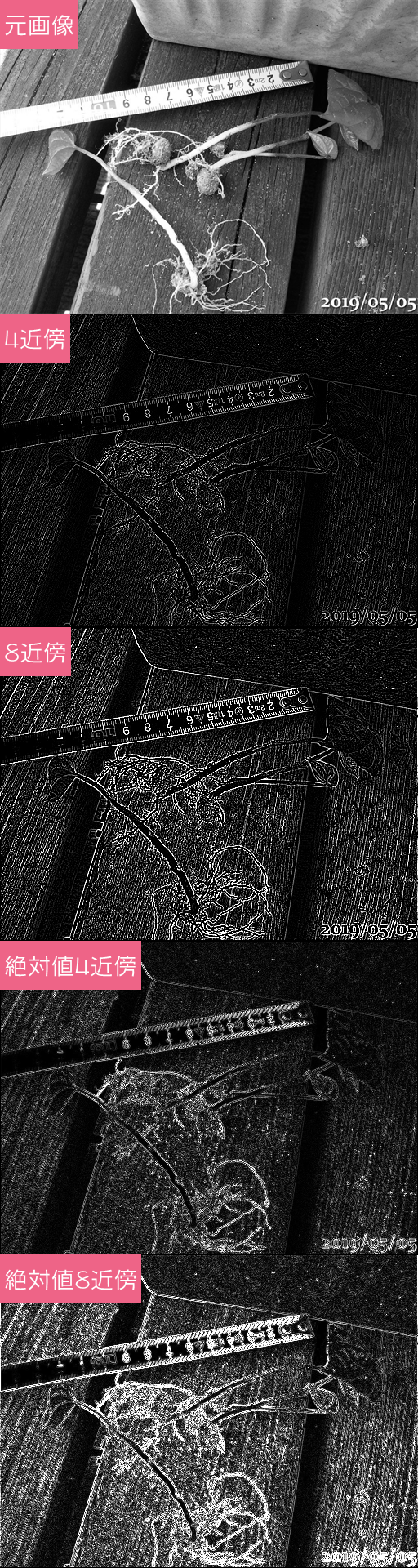

差を絶対値で取ると

二重線みたいになる

輝度差でエッジを表現するなら、-100も100も同じ100差なんだから絶対値で計算すればいいのかと思ったら、そうでもないようで場合によりけりみたい

エクセル方眼紙で確認

f:id:gogowaten:20191214123322p:plain

左が元の画像で、右2つがエッジ抽出

元画像は黒(0)と白(255)の間に中間の灰色(128)が1ピクセルあるけど

普通に離れて見た場合は灰色は見えなくて黒と白が隣接しているように見えるはず

f:id:gogowaten:20191214123338p:plain

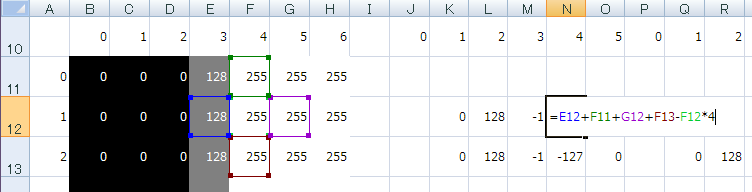

輝度にマイナスはないから-127は0(黒)に置き換えられるので

エッジとして出てくる線は1本

絶対値でみると

線が2本になる

正確さでいったら絶対値で取ったほうかなあ

白と灰色とのエッジと、灰色と黒のエッジの2つが出てきたほうが自然だと思う

でも実際の画像で見ると絶対値の方はブレたように見えるから不自然なんだよねえ

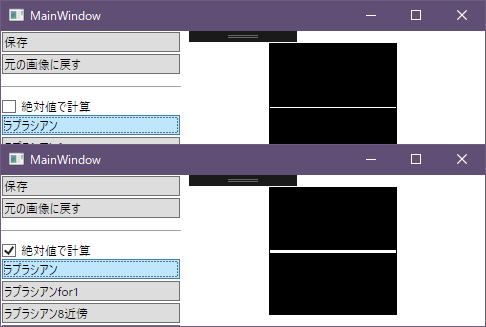

白背景に黒の1ピクセル幅のライン

これも絶対値じゃない方は1ピクセル幅で太さが変わっていないから自然に見える

絶対値だと2ピクセル幅になって不自然な印象

黒背景に白の1ピクセル幅のライン

今度は逆に絶対値じゃないほうが2重線になって不自然

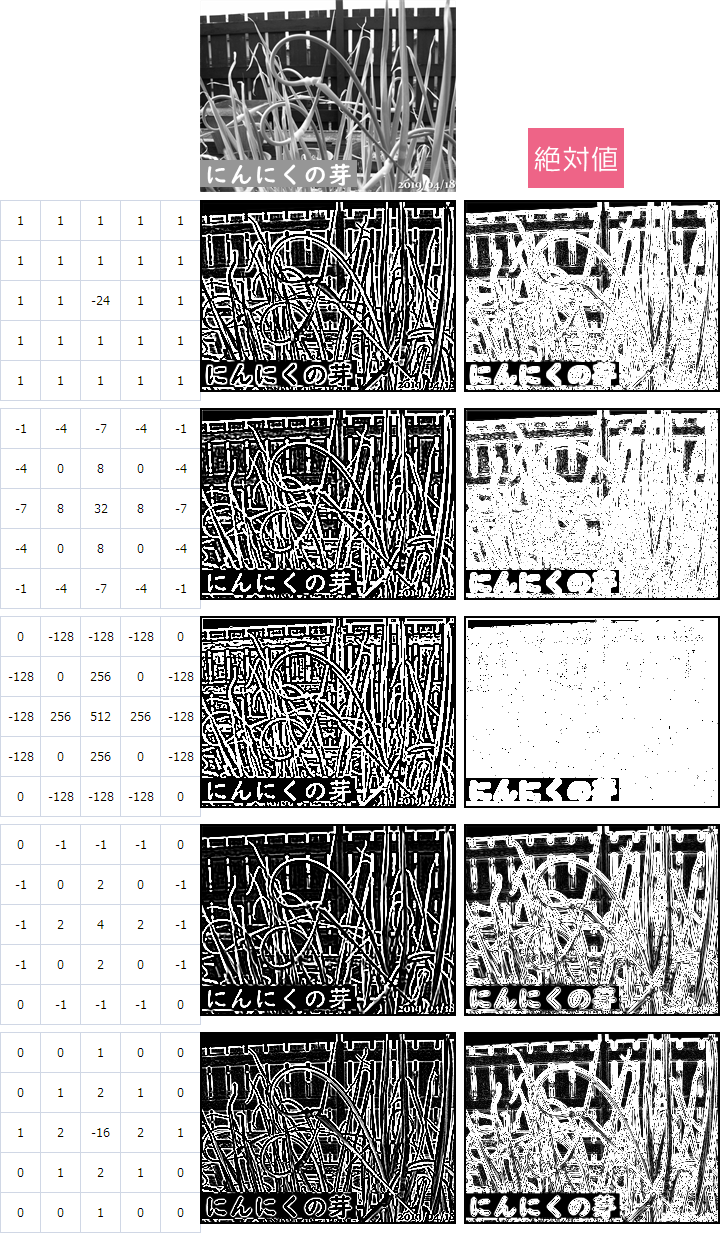

5x5のカーネル

f:id:gogowaten:20191214123359p:plain

ググって見つかったカーネルを試してみた

どれもエッジって感じがしないかなあ、これなら3x3のカーネルのほうがいいと思った、使いみちによるのかも

画像のぼかし処理にはザラザラしたノイズを抑える効果もあるけど、輪郭(エッジ)もぼやけてしまう

今回のエッジ抽出を使ってエッジ以外をぼかし処理すれば、エッジを残したままノイズだけを抑えた画像ができるかも

見た目的にきれいなエッジが欲しい時は絶対値じゃないほうだなあ

でもエッジを残してのぼかしは絶対値の方だと思うんだよねえ

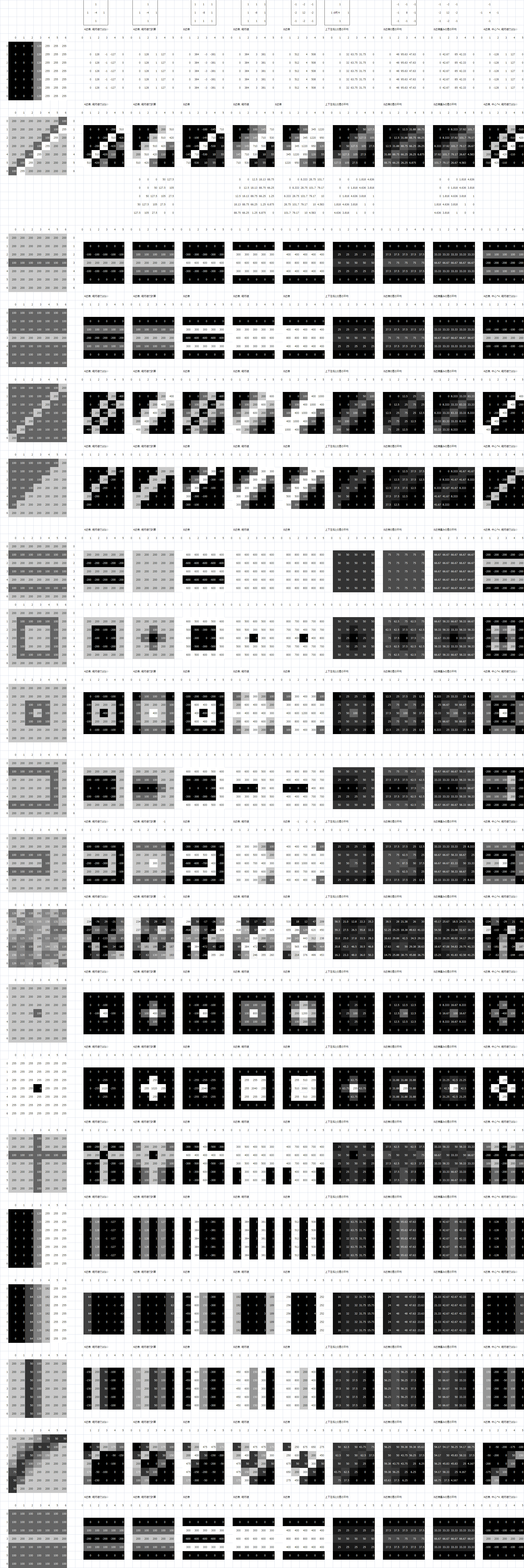

エクセル方眼紙でいろいろ試してみた

左が元の画像、右に並んでいるのが3x3 カーネルでいろいろ

クリック注意

大きな画像2511x7521ピクセル

f:id:gogowaten:20191214123430p:plain

参照したところ

convolution - When should the sum of all elements of a gaussian kernel be zero? -Signal Processing Stack Exchange
https://dsp.stackexchange.com/questions/8501/when-should-the-sum-of-all-elements-of-a-gaussian-kernel-be-zero

・空間フィルタ2　ラプラシアンフィルタ: 虹色の旋律
http://nijikarasu.cocolog-nifty.com/blog/2014/07/2-4d2e.html

画像処理・実習第五回：空間フィルタ（特徴抽出，ラプラシアン，鮮鋭化）東海大学情報理工学部情報メディア学科濱本和彦. - ppt download
https://slidesplayer.net/slide/11007913/

微分フィルタで画像のエッジ抽出 - Qiita
https://qiita.com/shim0mura/items/5d3cbef873f2dd81d82c

エッジ検出・エッジ強調・ぼかし: koujinz blog
http://koujinz.cocolog-nifty.com/blog/2009/05/post-200b.html

【画像処理】ラプラシアンフィルタの原理・特徴・計算式 | アルゴリズム雑記
https://algorithm.joho.info/image-processing/laplacian-filter/

微分ってなんやねん、セブンイレブンかよ

ラプラシアンフィルタ、上下左右の4近傍

/// <summary>
/// エッジ抽出、注目ピクセル*4-上下左右、PixelFormats.Gray8専用
/// </summary>
/// <param name="pixels">画像の輝度値配列</param>
/// <param name="width">横ピクセル数</param>
/// <param name="height">縦ピクセル数</param>
/// <param name="absolute">trueなら絶対値で計算</param>
/// <returns></returns>
private (byte[] pixels, BitmapSource bitmap) Filterラプラシアン(byte[] pixels, int width, int height, bool absolute = false)
{
    byte[] filtered = new byte[pixels.Length];//処理後の輝度値用
    int stride = width;//一行のbyte数、Gray8は1ピクセルあたりのbyte数は1byteなのでwidthとおなじになる

    for (int y = 1; y < height - 1; y++)
    {
        for (int x = 1; x < width - 1; x++)
        {
            int p = x + y * stride;//注目ピクセルの位置
            int total = 0;
            total += pixels[p - stride];//上のピクセル
            total += pixels[p - 1];//左
            total += pixels[p + 1];//右
            total += pixels[p + stride];//下
            total -= pixels[p] * 4;//上下左右 - 注目ピクセル*4
            if (absolute)
            {
                total = Math.Abs(total);//絶対値で計算
            }
            //0～255の間に収める
            total = total < 0 ? 0 : total > 255 ? 255 : total;
            filtered[p] = (byte)total;
        }
    }
    return (filtered, BitmapSource.Create(
        width, height, 96, 96, PixelFormats.Gray8, null, filtered, width));
}

基本はこのまえのガウスぼかしと全く同じ、外周の1ピクセルは0で埋めるのも同じ

違うのはカーネルの数値だけだから、輝度にかける数値が違うだけ

8近傍

private (byte[] pixels, BitmapSource bitmap) Filterラプラシアン8近傍(byte[] pixels, int width, int height, bool absolute = false)
{
    byte[] filtered = new byte[pixels.Length];//処理後の輝度値用
    int stride = width;//一行のbyte数、Gray8は1ピクセルあたりのbyte数は1byteなのでwidthとおなじになる
    int total;
    int begin = stride + 1;
    int end = pixels.Length - stride - 1;
    for (int i = begin; i < end; i++)
    {
        total = 0;
        total += pixels[i - stride - 1];//注目ピクセルの左上
        total += pixels[i - stride];    //上
        total += pixels[i - stride + 1];//右上
        total += pixels[i - 1];         //左
        total += pixels[i + 1];         //右
        total += pixels[i + stride - 1];//左下
        total += pixels[i + stride];    //した
        total += pixels[i + stride + 1];//右下
        total -= pixels[i] * 8;
        if (absolute) total = Math.Abs(total);

        total = total < 0 ? 0 : total > 255 ? 255 : total;
        filtered[i] = (byte)total;
    }

    return (filtered, BitmapSource.Create(
        width, height, 96, 96, PixelFormats.Gray8, null, filtered, width));
}

forを1個減らしてみた、こっちのほうが速いはずだけど誤差程度

5x5のカーネル、中心が-24でそれ以外は1の固定

private (byte[] pixels, BitmapSource bitmap) Filterラプラシアン5x5近傍(byte[] pixels, int width, int height, bool absolute = false)
{
    //1, 1,  1, 1, 1
    //1, 1,  1, 1, 1
    //1, 1,-24, 1, 1
    //1, 1,  1, 1, 1
    //1, 1,  1, 1, 1
    byte[] filtered = new byte[pixels.Length];//処理後の輝度値用
    int stride = width;//一行のbyte数、Gray8は1ピクセルあたりのbyte数は1byteなのでwidthとおなじになる
    int total;
    int diff1 = -stride * 2 - 2;
    int diff2 = -stride - 2;
    int diff3 = -2;
    int diff4 = stride - 2;
    int diff5 = stride * 2 - 2;

    for (int y = 2; y < height - 2; y++)
    {
        for (int x = 2; x < width - 2; x++)
        {
            int p = y * stride + x;
            total = 0;
            for (int z = 0; z < 5; z++)
            {
                total += pixels[p + diff1 + z];
                total += pixels[p + diff2 + z];
                total += pixels[p + diff3 + z];
                total += pixels[p + diff4 + z];
                total += pixels[p + diff5 + z];
            }
            total -= pixels[p];
            total -= pixels[p] * 24;
            if (absolute) total = Math.Abs(total);

            total = total < 0 ? 0 : total > 255 ? 255 : total;
            filtered[p] = (byte)total;
        }
    }
    return (filtered, BitmapSource.Create(
        width, height, 96, 96, PixelFormats.Gray8, null, filtered, width));
}

forをできるだけ使いたくないけど5x5だと参照ピクセルが25個もあってさすがに長くなるから一番内側の5個以外はforで

5x5のカーネル、汎用版

カーネルの数値はint[5,5]の配列で指定

private (byte[] pixels, BitmapSource bitmap) Filterラプラシアン5x5近傍2(int[,] weight, byte[] pixels, int width, int height, bool absolute = false)
{
    byte[] filtered = new byte[pixels.Length];//処理後の輝度値用
    int stride = width;//一行のbyte数、Gray8は1ピクセルあたりのbyte数は1byteなのでwidthとおなじになる
    int total;

    for (int y = 2; y < height - 2; y++)
    {
        for (int x = 2; x < width - 2; x++)
        {
            int p = y * stride + x;
            total = 0;
            for (int i = 0; i < 5; i++)
            {
                int pp = p + stride * (i - 2);
                for (int j = 0; j < 5; j++)
                {
                    total += pixels[pp + (j - 2)] * weight[i, j];
                }
            }
            if (absolute) total = Math.Abs(total);

            total = total < 0 ? 0 : total > 255 ? 255 : total;
            filtered[p] = (byte)total;
        }
    }
    return (filtered, BitmapSource.Create(
        width, height, 96, 96, PixelFormats.Gray8, null, filtered, width));
}

さっきの固定だったカーネルを指定できるようにしたもの

ここは素直にforを使って書いた

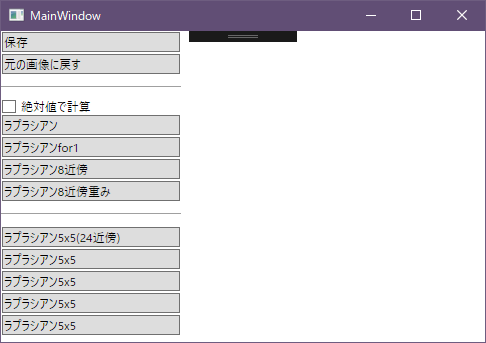

これを使っているところは

private void Button_Click_11(object sender, RoutedEventArgs e)
{
    if (MyPixels == null) { return; }
    int[,] weight = {
        { -1, -4, -7, -4, -1 },
        { -4,  0,  8,  0, -4 },
        { -7,  8, 32,  8, -7 },
        { -4,  0,  8,  0, -4 },
        { -1, -4, -7, -4, -1 } };

    (byte[] pixels, BitmapSource bitmap) = Filterラプラシアン5x5近傍2(
        weight,
        MyPixels,
        MyBitmapOrigin.PixelWidth,
        MyBitmapOrigin.PixelHeight,
        (bool)CheckBoxAbsolute.IsChecked);
    MyImage.Source = bitmap;
    MyPixels = pixels;
}

画像の読み込み

/// <summary>
/// 画像ファイルからbitmapと、そのbyte配列を取得、ピクセルフォーマットを指定したものに変換
/// </summary>
/// <param name="filePath">画像ファイルのフルパス</param>
/// <param name="pixelFormat">PixelFormatsを指定</param>
/// <param name="dpiX">96が基本、指定なしなら元画像と同じにする</param>
/// <param name="dpiY">96が基本、指定なしなら元画像と同じにする</param>
/// <returns></returns>
private (byte[] array, BitmapSource source) MakeBitmapSourceAndByteArray(string filePath, PixelFormat pixelFormat, double dpiX = 0, double dpiY = 0)
{
    byte[] pixels = null;
    BitmapSource source = null;
    try
    {
        using (System.IO.FileStream fs = new System.IO.FileStream(filePath, System.IO.FileMode.Open, System.IO.FileAccess.Read))
        {
            var bf = BitmapFrame.Create(fs);

            var convertedBitmap = new FormatConvertedBitmap(bf, pixelFormat, null, 0);
            int w = convertedBitmap.PixelWidth;
            int h = convertedBitmap.PixelHeight;
            int stride = (w * pixelFormat.BitsPerPixel + 7) / 8;
            pixels = new byte[h * stride];
            convertedBitmap.CopyPixels(pixels, stride, 0);
            //dpi指定がなければ元の画像と同じdpiにする
            if (dpiX == 0) { dpiX = bf.DpiX; }
            if (dpiY == 0) { dpiY = bf.DpiY; }
            //dpiを指定してBitmapSource作成
            source = BitmapSource.Create(
                w, h, dpiX, dpiY,
                convertedBitmap.Format,
                convertedBitmap.Palette, pixels, stride);
        };
    }
    catch (Exception)
    {
    }
    return (pixels, source);
}

この部分はいつもと同じ

//画像ファイルドロップ時の処理

private void MainWindow_Drop(object sender, DragEventArgs e)
{
    if (e.Data.GetDataPresent(DataFormats.FileDrop) == false) { return; }
    string[] filePath = (string[])e.Data.GetData(DataFormats.FileDrop);
    var (pixels, bitmap) = MakeBitmapSourceAndByteArray(filePath[0], PixelFormats.Gray8, 96, 96);

    if (bitmap == null)
    {
        MessageBox.Show("画像ファイルじゃないみたい");
    }
    else
    {
        MyPixels = pixels;
        MyPixelsOrigin = pixels;
        MyBitmapOrigin = bitmap;
        MyImage.Source = bitmap;
        MyImageOrigin.Source = bitmap;
        ImageFileFullPath = filePath[0];
    }
}
