画像にマウスカーソル画像を重ねて表示、アルファブレンドとビット演算のANDとXOR

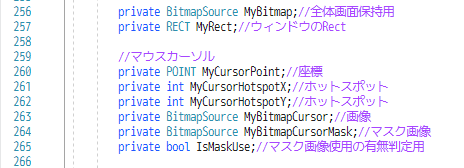

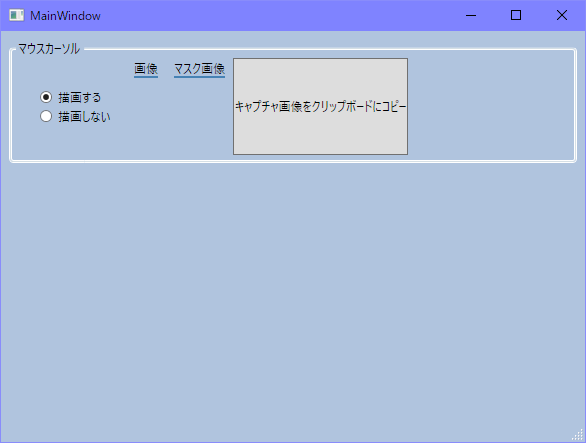

前回でマウスカーソル画像を取得できたので、ウィンドウのキャプチャ画像に重ねてみた

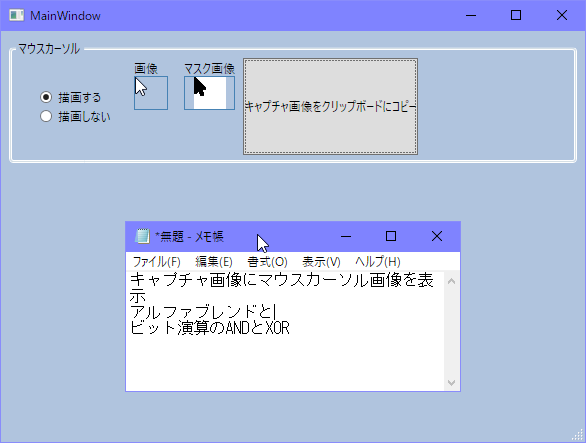

f:id:gogowaten:20201122191848p:plain — 普通の矢印カーソル

普通の矢印カーソルはアルファブレンド

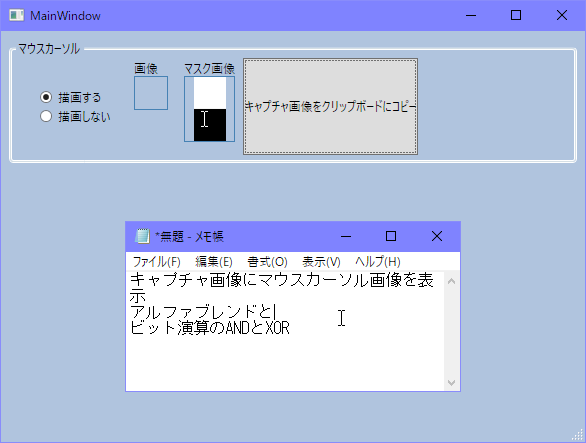

f:id:gogowaten:20201122192505p:plain — テキストエディタとかでのI型カーソル

I型カーソルはマスク画像上半分をビット演算のANDしてから、下半分をXOR

普通の矢印カーソル

f:id:gogowaten:20201122235249p:plain — 矢印カーソル

白と黒の2色だと思ってたけど違った

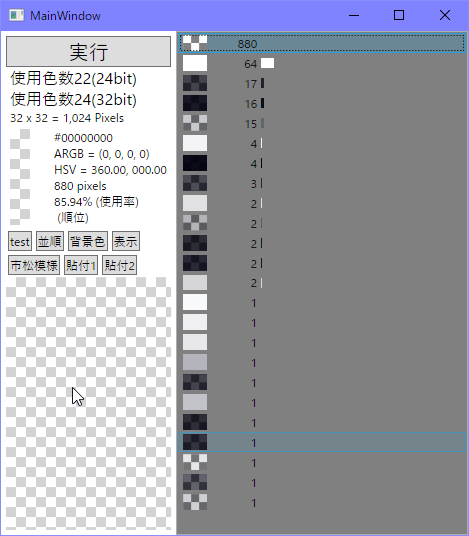

f:id:gogowaten:20201122235524p:plain — 24色

数えたら24色もあった、一番多いのは完全透明色(アルファ値が0)で全体の86％、他の色もほとんどが半透明で、アルファ値が255の不透明な色は少ない

アルファブレンド
画像を重ねたとき、完全透明色のところは下の画像の色をそのまま残せば良くて、不透明色のところはカーソルの色に置き換えればいい、それはわかるけどその他の半透明色のところは計算方法が思いつかなくて
半透明画像合成計算
とかでググって

■CharatSoft.com
www.charatsoft.com こちらの左下のおとゲマＺから
■音ゲーをつくろ～ ♪(^^)♪
http://www.charatsoft.com/develop/otogema/ ここの5-5.効果に

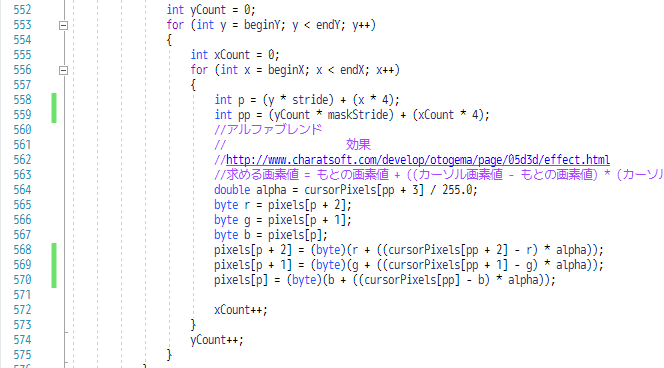

確定色 = 背景色 + (重ねる色 - 背景色) * (アルファ値 / 255)

この計算式を使ったら期待通りの色になった。アルファブレンドって聞いたことはあったけど、半透明合成ってことだったのねえ

変数に入っている画像の閲覧と保存
gogowaten.hatenablog.com このときに作ったBitmapSourceVisualizerがようやく日の目を見た

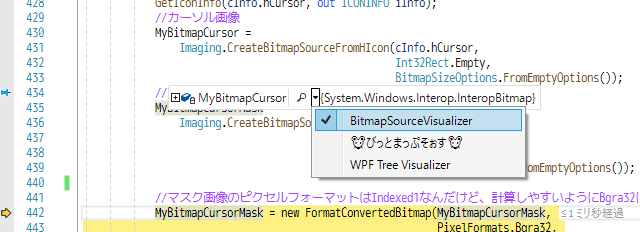

f:id:gogowaten:20201123003216p:plain — カーソル画像が入っている変数から

デバッグ中に画像の入った変数から、画像の確認と保存もできる

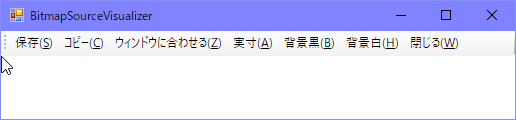

f:id:gogowaten:20201123003353p:plain — BitmapSourceVisualizer

作っといてよかったわ(自画自賛)

マウスカーソル画像の半透明具合

f:id:gogowaten:20201123004338p:plain — 拡大したマウスカーソル画像

拡大してみるとんなかんじで
半透明具合を見るためにエクセルのシート画像に重ねてみると

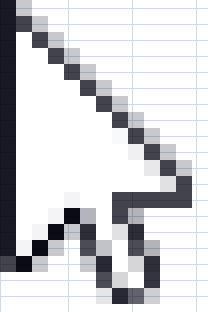

f:id:gogowaten:20201123004550p:plain — 半透明具合

灰色に見えるところも、かなり透けているのがわかる

アルファ値

f:id:gogowaten:20201123005049p:plain — アルファ値

斜めに連なっている灰色部分の色はARGBの順に、55, 0, 4, 23でアルファ値は55だった、透=55がアルファ値
黒(0, 0, 0)の半透明かと思ってたけど、(0, 4, 23)だから色相で言ったら青だねえ

計算してみる

f:id:gogowaten:20201123011259p:plain — RGB(255, 0, 128)

マゼンタRGB(255, 0, 128)、これにARGB(55, 0, 4, 23)を重ねた場合

確定色 = 背景色 + (重ねる色 - 背景色) * (アルファ値 / 255)

さっきのこれを使って
R = 255 + (0 - 255) * (55 / 255) = 200
G = 0 + (4 - 0) * (55 / 255) = 0.8627451
B = 128 + (23 - 128) * (55 / 255) = 105.35294
小数点以下を四捨五入で
RGB(200, 1, 105)になった

実際に重ねてみる

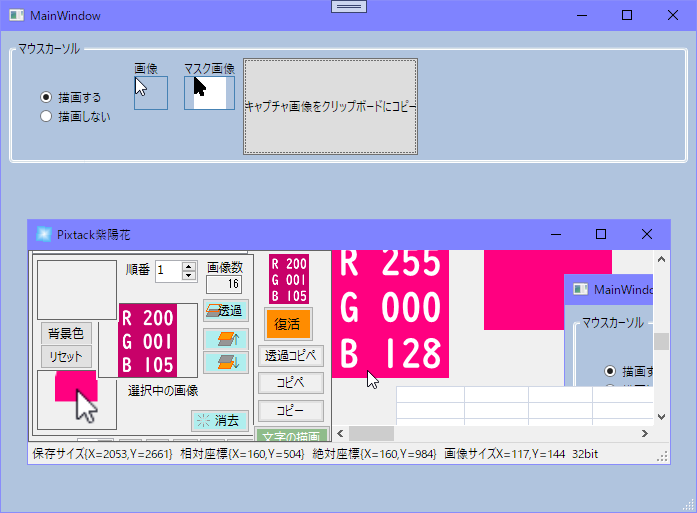

f:id:gogowaten:20201123023422p:plain — 重ねたところをキャプチャ

拡大して確認

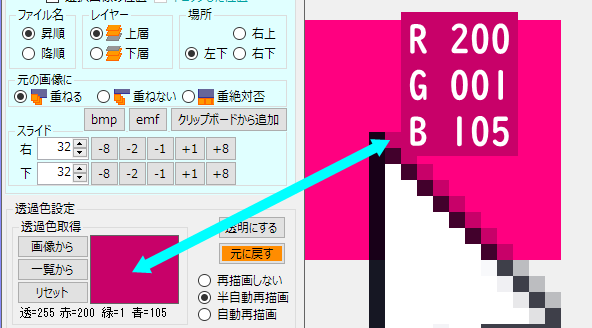

f:id:gogowaten:20201123024340p:plain — 拡大

さっきの計算結果と同じ！アルファブレンド！

マスク画像を使うマウスカーソルの場合

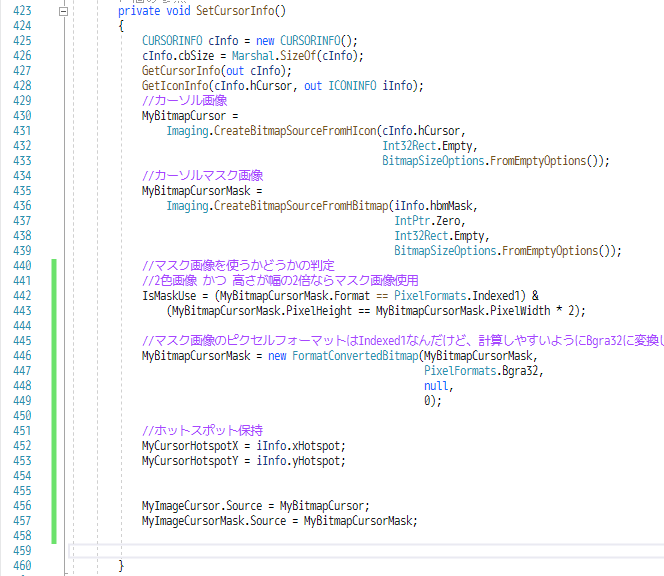

マスク画像を使って描画する場合もあるみたいで、条件はマスク画像が白黒2値かつ、高さが幅の2倍のとき
C＃-マウスカーソル画像のキャプチャ-スタックオーバーフロー
https://stackoverflow.com/questions/918990/c-sharp-capturing-the-mouse-cursor-image
ICONINFO (winuser.h) - Win32 apps | Microsoft Docs
https://docs.microsoft.com/ja-jp/windows/win32/api/winuser/ns-winuser-iconinfo

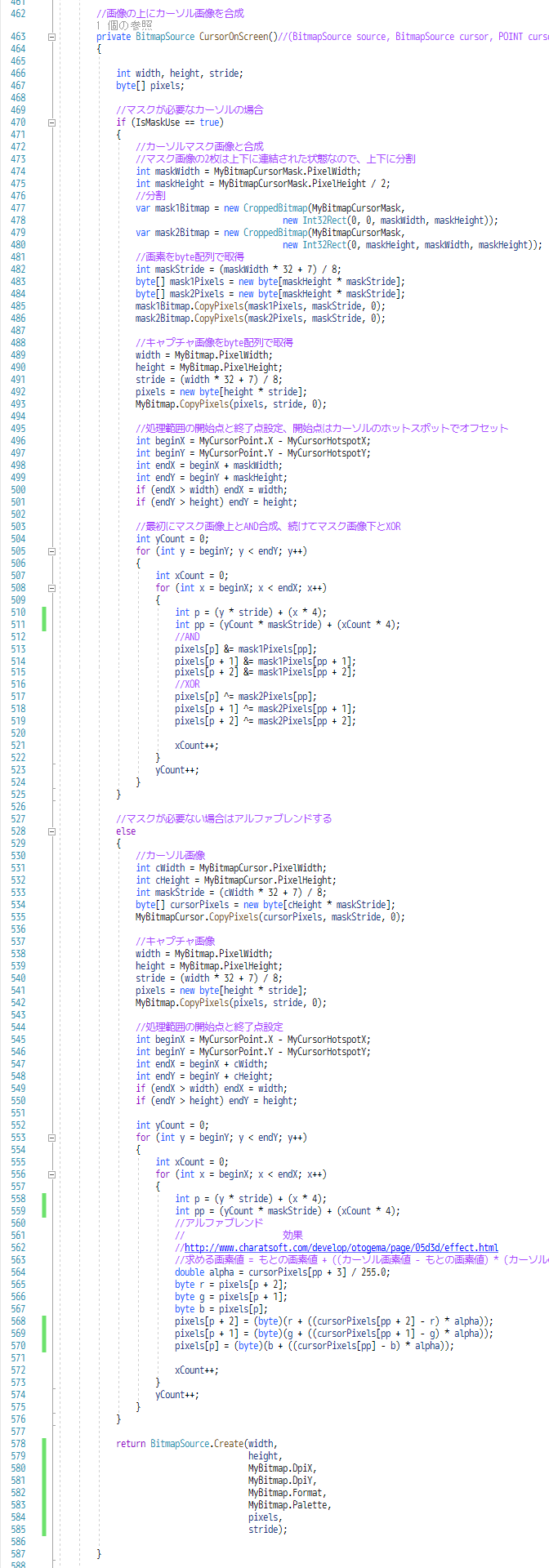

この辺をGoogle翻訳してみると、そんなかんじで、使い方は上半分とANDしたあとに、下半分をXOR…なんのことかよくわからん、けど.NETにはビット演算してくれる演算子があるから、それを使ってみたらできた

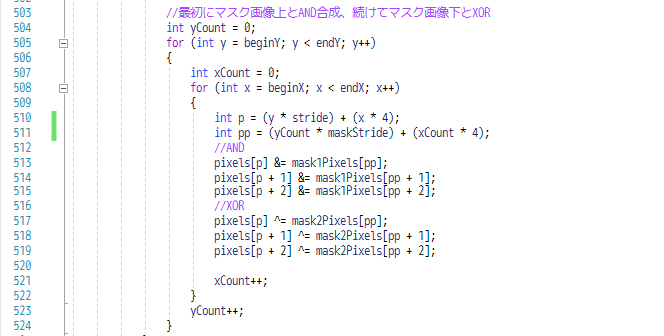

ANDは&
XORは^
変数 = 背景色 & 重ねる色
確定色 = 変数 ^ 重ねる色

f:id:gogowaten:20201123034132p:plain — 紫の文字の上にカーソル

黒っぽく見える、拡大してみると

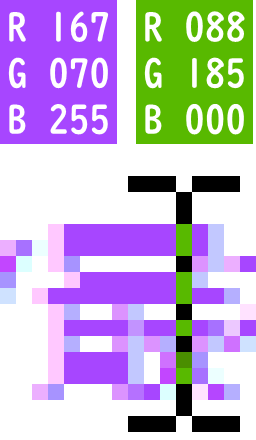

f:id:gogowaten:20201123034308p:plain — 拡大

カーソルが重なったところは紫から緑になっている
RGBそれぞれを足してみると
167+88=255
70+185=255
255+0=255
全部255になるからビット演算を使わなくても、計算は(255-元の色)とかでもできそうねえ

ビット演算
167のRで見てみる
ANDするマスク画像の色は全部白で値は255
XORするマスク画像はカーソル部分だけが白(255)、それ以外は黒(0) 167 AND 255 = 167 これは
1010_0111 = 167
AND
1111_1111 = 255
は
1010_0111 = 167
つまり全く色変化しない

続けてXORでのカーソル部分だった場合、重ねる色は白(255)
167 XOR 255 = 88 これは
1010_0111 = 167
XOR
1111_1111 = 255
は
0101_1000 = 88
ってなるみたい、へー

もしカーソル部分じゃない部分の色、黒(0)を重ねると
167 XOR 0 = 167 これは
1010_0111 = 167
XOR
0000_0000 = 0
は
1010_0111 = 167
色変化しない
