WPF、スクロールバーの同期、2つの画像を並べて拡大して見比べたい、ScrollViewer

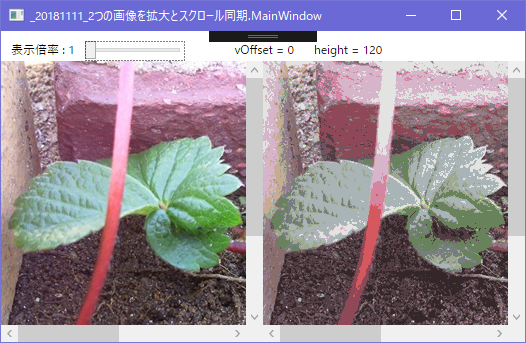

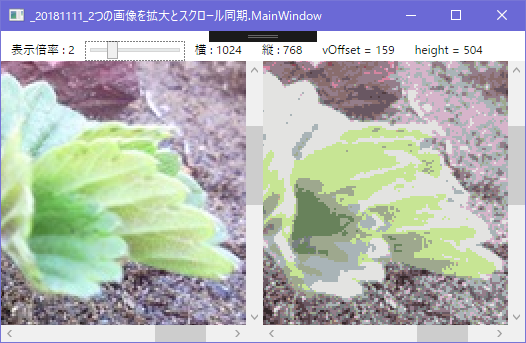

同じ大きさの2つの画像を並べて拡大して見比べたい

右画像は左を16色に減色したもの

今回のアプリのダウンロード先

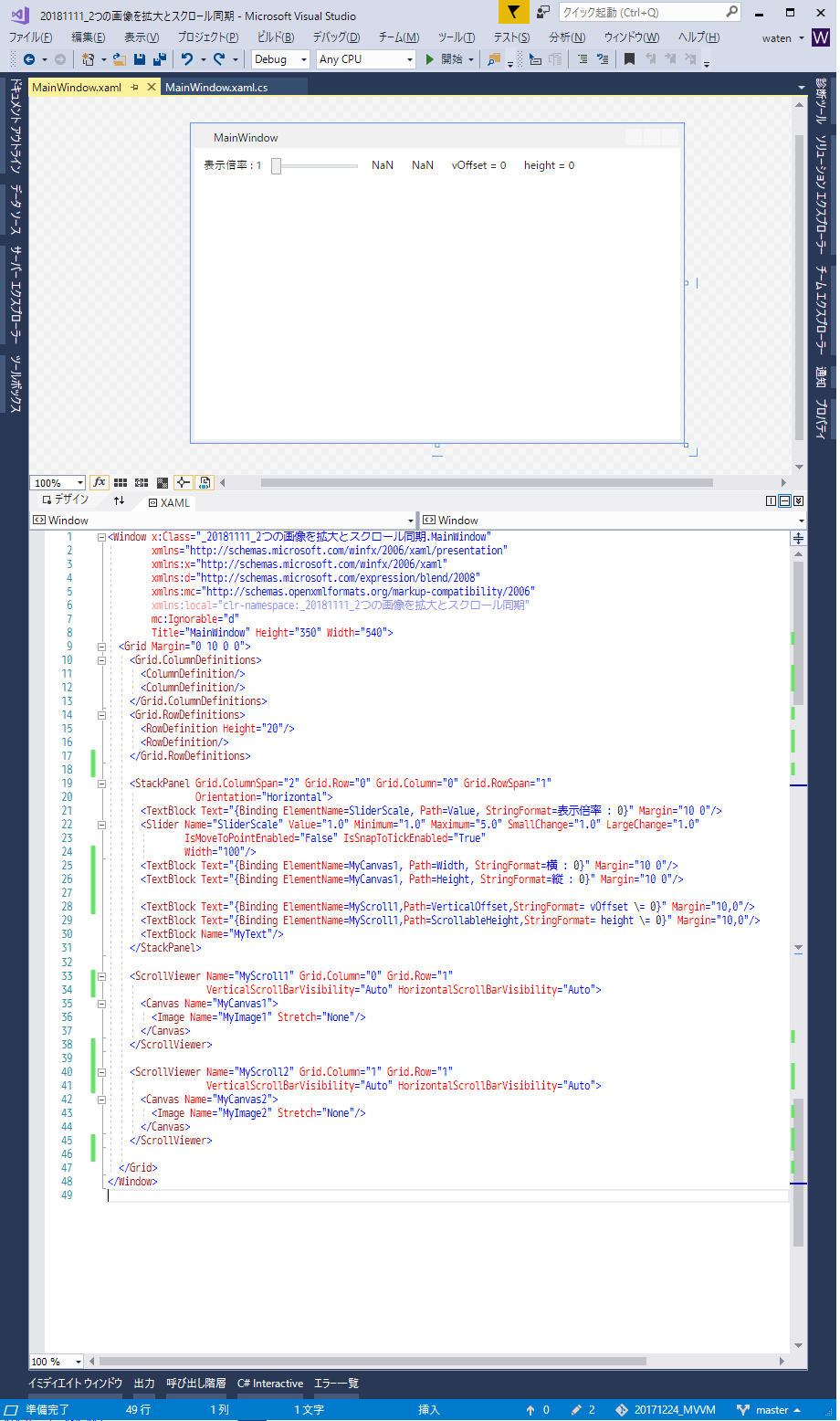

デザイン画面

f:id:gogowaten:20191213132652p:plain

<feff><Window x:Class="_20181111_2つの画像を拡大とスクロール同期.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:_20181111_2つの画像を拡大とスクロール同期"
        mc:Ignorable="d"
        Title="MainWindow" Height="350" Width="540">
  <Grid Margin="0 10 0 0">
    <Grid.ColumnDefinitions>
      <ColumnDefinition/>
      <ColumnDefinition/>
    </Grid.ColumnDefinitions>
    <Grid.RowDefinitions>
      <RowDefinition Height="20"/>
      <RowDefinition/>
    </Grid.RowDefinitions>

    <StackPanel Grid.ColumnSpan="2" Grid.Row="0" Grid.Column="0" Grid.RowSpan="1"
                Orientation="Horizontal">
      <TextBlock Text="{Binding ElementName=SliderScale, Path=Value, StringFormat=表示倍率 : 0}" Margin="10 0"/>
      <Slider Name="SliderScale" Value="1.0" Minimum="1.0" Maximum="5.0" SmallChange="1.0" LargeChange="1.0"
              IsMoveToPointEnabled="False" IsSnapToTickEnabled="True"
              Width="100"/>
      <TextBlock Text="{Binding ElementName=MyCanvas1, Path=Width, StringFormat=横 : 0}" Margin="10 0"/>
      <TextBlock Text="{Binding ElementName=MyCanvas1, Path=Height, StringFormat=縦 : 0}" Margin="10 0"/>

      <TextBlock Text="{Binding ElementName=MyScroll1,Path=VerticalOffset,StringFormat= vOffset \= 0}" Margin="10,0"/>
      <TextBlock Text="{Binding ElementName=MyScroll1,Path=ScrollableHeight,StringFormat= height \= 0}" Margin="10,0"/>
      <TextBlock Name="MyText"/>
    </StackPanel>

    <ScrollViewer Name="MyScroll1" Grid.Column="0" Grid.Row="1"
                  VerticalScrollBarVisibility="Auto" HorizontalScrollBarVisibility="Auto">
      <Canvas Name="MyCanvas1">
        <Image Name="MyImage1" Stretch="None"/>
      </Canvas>
    </ScrollViewer>

    <ScrollViewer Name="MyScroll2" Grid.Column="1" Grid.Row="1"
                  VerticalScrollBarVisibility="Auto" HorizontalScrollBarVisibility="Auto">
      <Canvas Name="MyCanvas2">
        <Image Name="MyImage2" Stretch="None"/>
      </Canvas>
    </ScrollViewer>

  </Grid>
</Window>

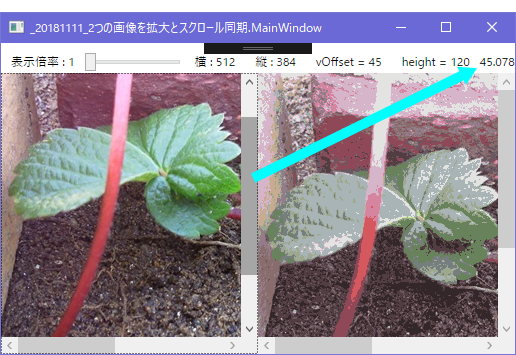

25行目から30行目は確認用だからか要らない

33行目から
ScrollViewer		(スクロールバー表示)
	┗Canvas		(パネル系要素なら他のでもいいかも)
		┗Image	(画像表示用)

これを左右で2つ

C#コード

using System;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Media.Imaging;

namespace _20181111_2つの画像を拡大とスクロール同期
{
    public partial class MainWindow : Window
    {

        ScaleTransform MyScale;//拡大率用

        public MainWindow()
        {
            InitializeComponent();
            Title = this.ToString();

            Loaded += MainWindow_Loaded;
            MyInitialize();
        }

        //初期処理
        private void MyInitialize()
        {
            //表示する画像ファイルのパス
            string filePath1 = @"D:\ブログ用\チェック用2\NEC_5899_2018_10_28_午後わてん_.jpg";
            string filePath2 = @"D:\ブログ用\チェック用2\NEC_5899_2018_10_28_午後わてん_16color.png";

            //Imageに画像表示
            MyImage1.Source = new BitmapImage(new Uri(filePath1));
            MyImage2.Source = new BitmapImage(new Uri(filePath2));


            SliderScale.ValueChanged += SliderScale_ValueChanged;
            MyScroll1.ScrollChanged += MyScroll1_ScrollChanged;
            MyScroll2.ScrollChanged += MyScroll2_ScrollChanged;

            //拡大倍率用
            MyScale = new ScaleTransform();
            MyImage1.RenderTransform = MyScale;
            MyImage2.RenderTransform = MyScale;
        }

        //アプリ起動完了時に表示された画像サイズを取得してCanvasサイズに指定する
        private void MainWindow_Loaded(object sender, RoutedEventArgs e)
        {
            //Canvasサイズを画像のサイズにして
            //ScrollViewerによるスクロールバーを正しく表示する
            MyCanvas1.Width = MyImage1.ActualWidth;
            MyCanvas1.Height = MyImage1.ActualHeight;
            MyCanvas2.Width = MyImage2.ActualWidth;
            MyCanvas2.Height = MyImage2.ActualHeight;
            //画像の拡大方法の指定、無指定なら線形補間
            RenderOptions.SetBitmapScalingMode(MyImage1, BitmapScalingMode.NearestNeighbor);
            RenderOptions.SetBitmapScalingMode(MyImage2, BitmapScalingMode.NearestNeighbor);

        }

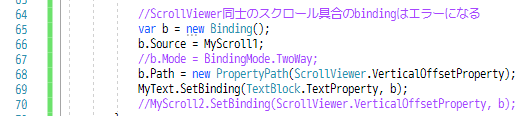

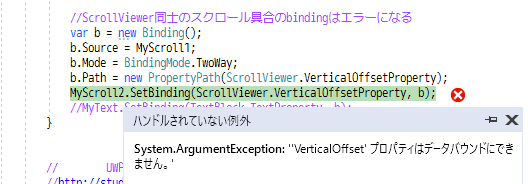

        //     UWPのScrollViewerでスクロール位置の同期を行うメモ
        //http://studio-geek.com/archives/857
        private void MyScroll2_ScrollChanged(object sender, ScrollChangedEventArgs e)
        {
            //値が双方で異なるときだけ更新
            if (e.VerticalOffset != MyScroll1.VerticalOffset)
            {
                MyScroll1.ScrollToVerticalOffset(e.VerticalOffset);
            }
            if (e.HorizontalOffset != MyScroll1.HorizontalOffset)
            {
                MyScroll1.ScrollToHorizontalOffset(e.HorizontalOffset);
            }
        }

        private void MyScroll1_ScrollChanged(object sender, ScrollChangedEventArgs e)
        {
            if (e.VerticalOffset != MyScroll2.VerticalOffset)
            {
                MyScroll2.ScrollToVerticalOffset(e.VerticalOffset);
            }
            if (e.HorizontalOffset != MyScroll2.HorizontalOffset)
            {
                MyScroll2.ScrollToHorizontalOffset(e.HorizontalOffset);
            }
        }

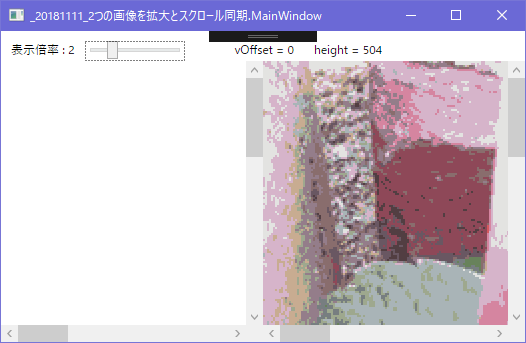

        //拡大倍率変更時はImageを乗せているCanvasのサイズを変更する
        private void SliderScale_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e)
        {
            //ScaleTransformの拡大倍率変更
            MyScale.ScaleX = e.NewValue;
            MyScale.ScaleY = e.NewValue;
            //拡大後Imageのサイズを取得
            var bounds = MyScale.TransformBounds(new Rect(MyImage1.RenderSize));

            //Imageが乗っかっているCanvasのサイズを変更すると
            //正しく表示され、スクロールバーも期待通りになる
            MyCanvas1.Height = bounds.Height;
            MyCanvas1.Width = bounds.Width;

            //Image2も同様
            bounds = MyScale.TransformBounds(new Rect(MyImage2.RenderSize));
            MyCanvas2.Height = bounds.Height;
            MyCanvas2.Width = bounds.Width;

        }

    }
}
