カラーピッカーのdll(ライブラリ)作った、WPFユーザーコントロール

WPF、C# .NET #ソフトウェア WPF 自作アプリ
カラーピッカーのdll(ライブラリ)できた

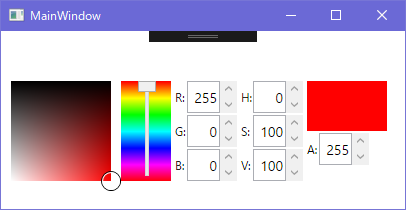

イメージ 1
見た目
これは以前の
2018/04/03

これと
これの組み合わせで作った

動き
イメージ 2
数値指定はテキストボックス上のマウスホイール回転で10変化
スクロールバーの∧∨クリックで1変化、マウスホイールで10変化

ARGBが0～255
HSVのHが0～359、SVは0～100
数値はすべて整数
色の受け渡しはColor構造体でプロパティ名はPickupColor

カラーピッカーと受け渡しできる値は5つ
イメージ 8
PickupColorの他にRGBA各値だけでHSVは無し、十分でしょ

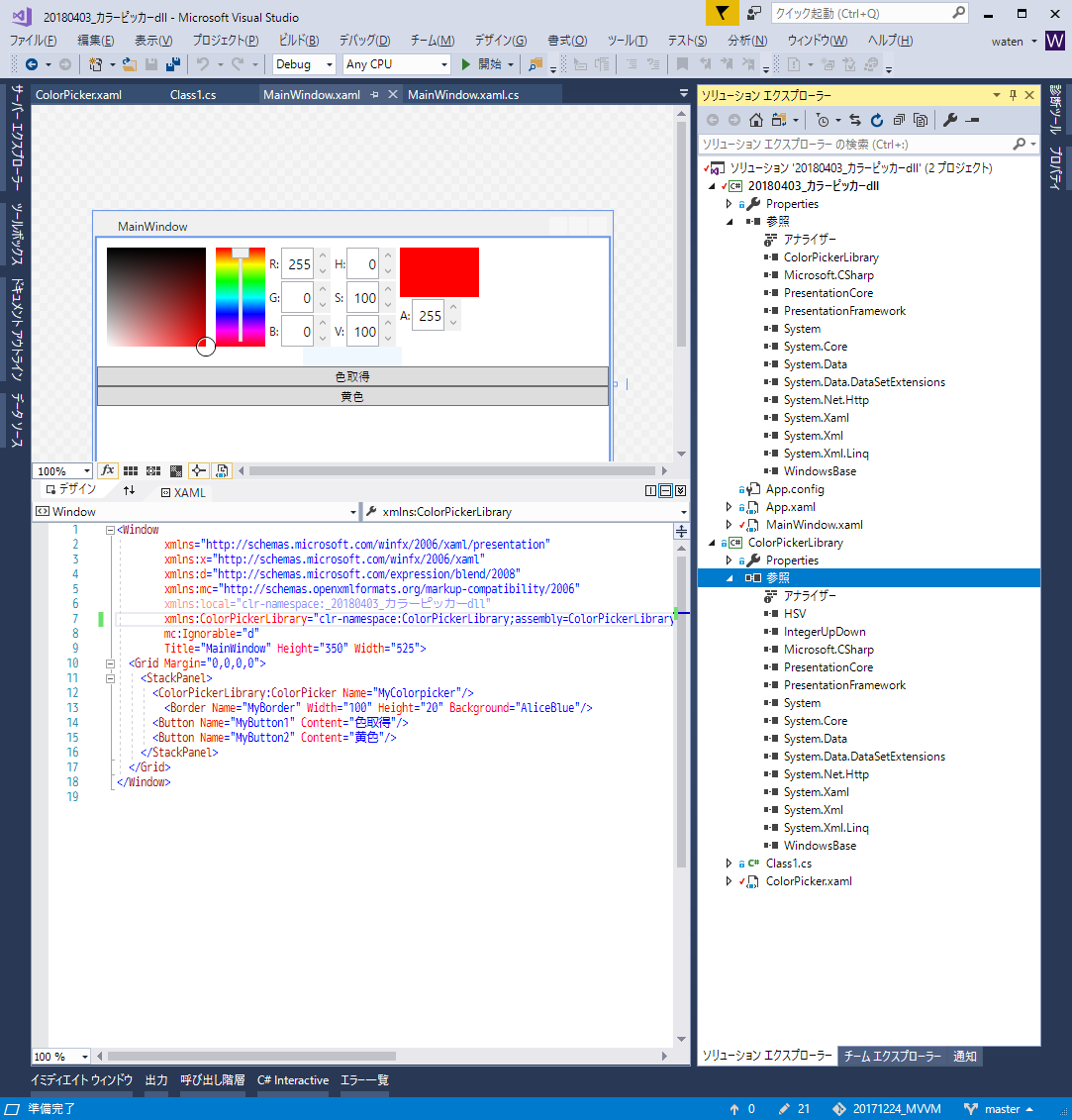

f:id:gogowaten:20191212142947p:plain

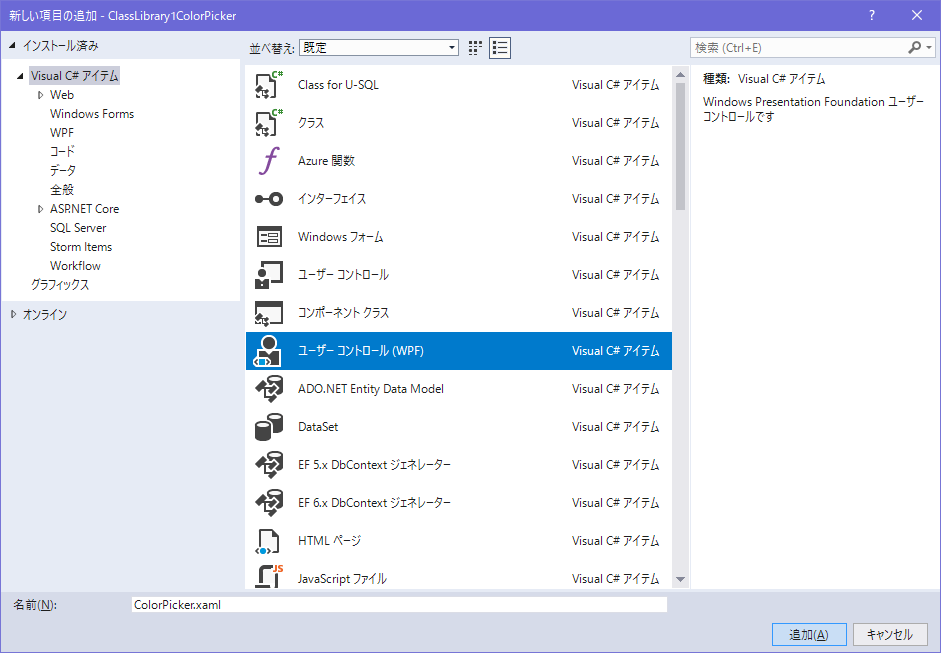

ユーザーコントロールのdllの作り方は前回とほとんど一緒でWPFアプリの新規作成で開始してソリューションに新規プロジェクト追加でクラスライブラリ(.NET Framework)を追加して作っていく
今回のは以前作ったRGBとHSVを相互変換するdllのHSV.dllと
整数値の上下するユーザーコントロールのIntegerUpDown.dllを使うので
これを参照に追加している

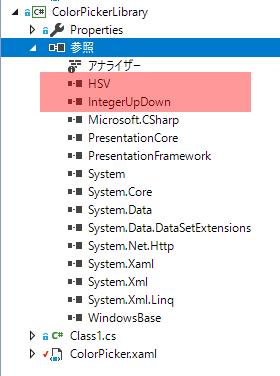

イメージ 4
ColorPickerLibraryが今回作ったdll(クラスライブラリ)
これの参照にHSV.dllとIntegerUpDown.dllを追加している








こうして作ったユーザーコントロールdllを他のアプリで使うのも前回のIntegerUpDownと同じで参照に追加して使う

f:id:gogowaten:20191212143001p:plain

dllの名前はColorPickerLibrary


f:id:gogowaten:20191212143013p:plain

デザイン画面のほうもツールボックスにアイテムの選択から追加してから使うのが便利

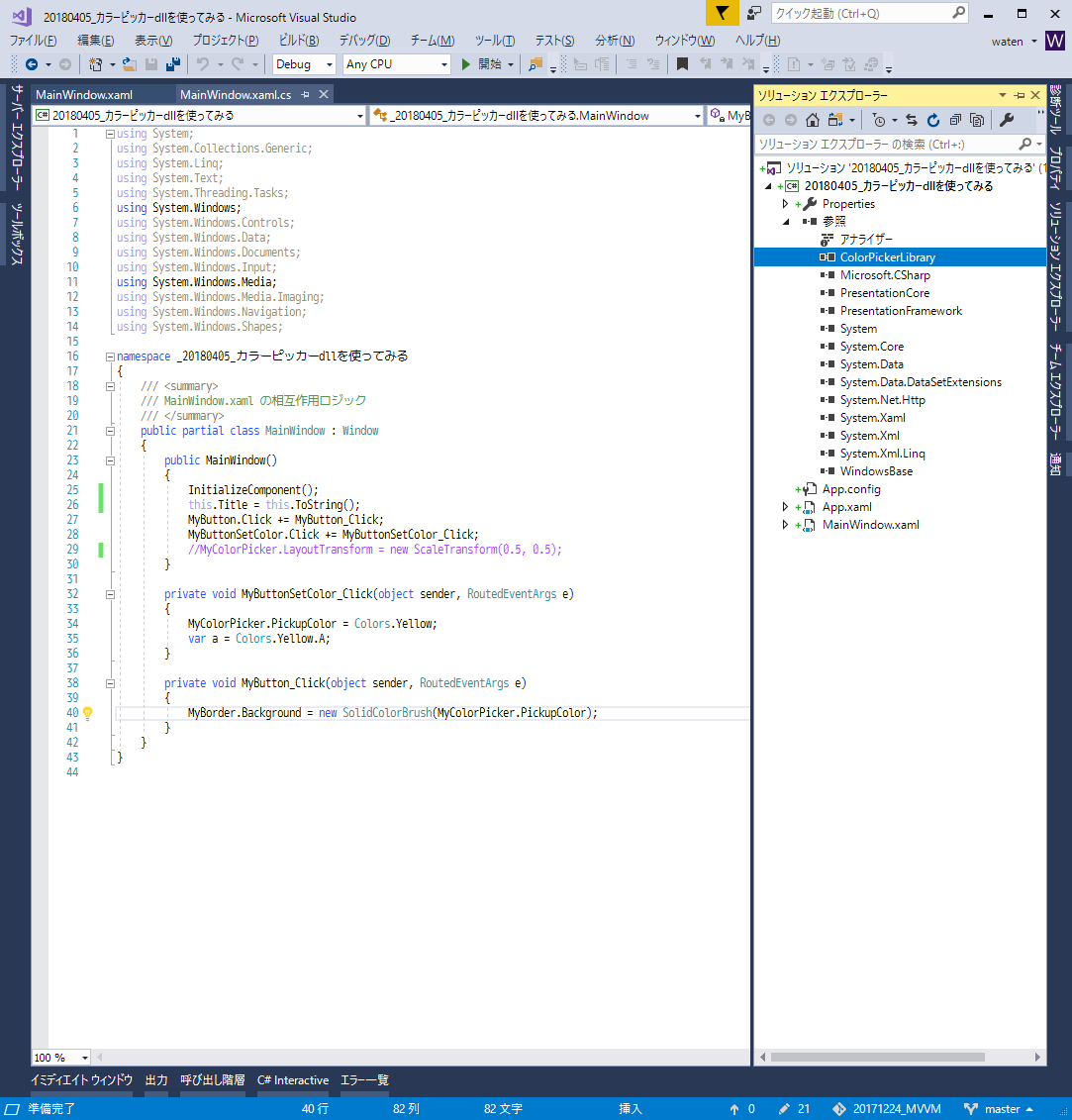

イメージ 7
MyColorPickerがカラーピッカーで
34行目で黄色(Colors.Yellow)を渡している
40行目はカラーピッカーの色を取得して、Borderの背景色に設定している
カラーピッカー使いたいときはたったこれだけでできるようになった、楽ちん


WPF便利
ユーザーコントロールの表示サイズを半分にしてみる
イメージ 9
29行目でScaleTransformを使ってMyColorPickerの表示サイズを半分の0.5にしている
これで起動すると
イメージ 10
小さくなった！
カラーピッカーの○の位置はマウスカーソルの位置を取得して、さらにそれを元にHSVのSVの値を設定している
表示サイズ変更時の処理は特別何かを書いたわけじゃないから、サイズが変わるとSVの値とかも、それに応じて変わってしまうんじゃないと思ったけど
カラーピッカーの○をマウスで動かしてみても期待どおりに動た！すごーい
WPF便利


ARGBの各値(byte型)4個とPickupColor(Color構造体)は双方向バインディングで
4個対1個のバインディングなのでMultiBindingを使っている
このバインディングはbyte型とColor型を変換する必要があるので変換するコンバーターも作った

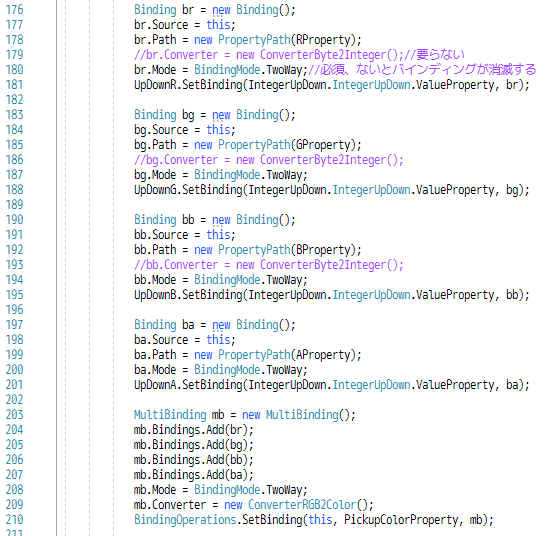

イメージ 11

203行目からマルチバインディング、コンバーターのConverterRGB2Colorは



f:id:gogowaten:20191212143038p:plain

こう、このあたりは以前の
WPF、Borderの背景色(Background.Brush)とスライダーの値を双方向バインディング？ ( ソフトウェア ) - 午後わてんのブログ - Yahoo!ブログ
https://blogs.yahoo.co.jp/gogowaten/14987741.html
これと同じ
だけどこのときはC#じゃなくてVB



カラーピッカーのマウスのドラッグ移動で動かす○の表示はGridパネルの中に黒枠、白枠のEllipseコントロールを入れたControlTemplateをThumbコントロールに指定している
Thumb
	┗ControlTemplate
		┗Grid
			┣黒枠のEllipse
			┗白枠のEllipse
こんなかんじなのを

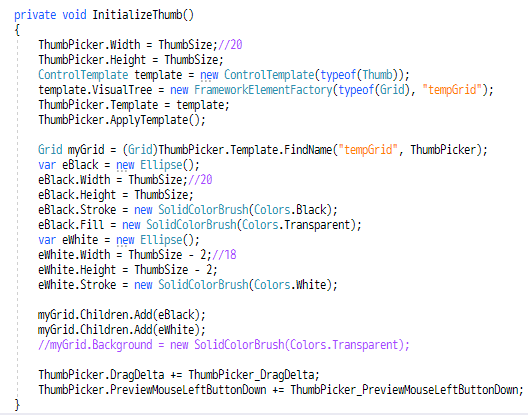

イメージ 13
こう書いたのは以前の記事
WPFとVB.NET、ControlTemplateをコードで作成 ( ソフトウェア ) - 午後わてんのブログ - Yahoo!ブログ
https://blogs.yahoo.co.jp/gogowaten/14156250.html
これもVBで書いた

今回難しかったのはグラデーション画像の上でクリックした時に○をクリックした場所に移動させた後、そのまま○をドラッグ移動できるようにするところ
2年前は移動させた後に○をクリックしないとドラッグ移動できなかった、つまり画像と○の2回クリックが必要だったけど
単体テストコードでコントロールのイベントを発生させる - ABCの海岸で
http://d.hatena.ne.jp/abcneet/20110620/1308551640
こちらの記事のおかげでできた！

RaiseEventっていうイベントを発生させるメソッドこれが鍵
イメージ 14
フィールドに位置を記録する用のPoint型変数を用意しておいて
PointDiff


f:id:gogowaten:20191212143338p:plain

グラデーション画像のImageSVの左クリックイベントの時にクリック位置(258行目)と○の位置の差を記録(260行目)する
267行目で○にRaiseEventメソッドを実行、引数はこの左クリックイベントのときのeをそのまま渡している、これで○を左クリックしたことになるみたいで、このままマウスが動かされると実際にクリックされたグラデーション画像じゃなくて○のドラッグ移動になる
あとはつじつま合わせ
イメージ 16
ドラッグ移動の移動距離に位置の差(PointDiff)を加算してあげる(311,312行目)と期待どおりの動きになった
別に必要な動作じゃないけどクリックが1回減るからこのほうがラク



2018/11/05追記

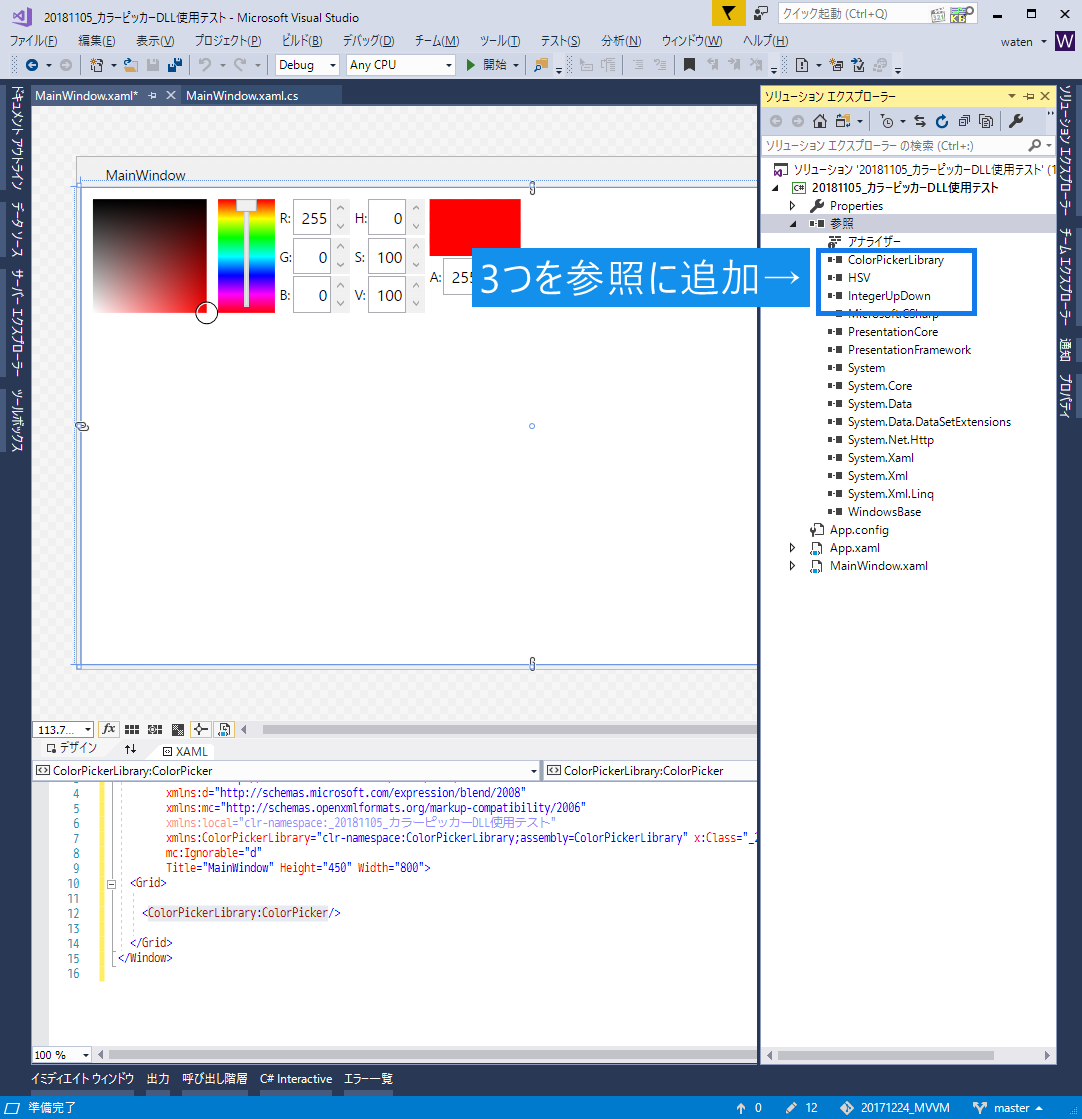

このカラーピッカーを使うには以下の3つのDLLファイルが必要
ColorPickerLibrary.dll
HSV.dll
IntegerUpDown.dll
これらをすべて参照に追加して使えるようになる

f:id:gogowaten:20191212143354p:plain

追記ここまで



ColorPickerLibraryのコード全部(GitHub)
20180226forMyBlog/ColorPickerLibrary at master · gogowaten/20180226forMyBlog

アプリとdllダウンロード先

ライブラリダウンロード(ヤフーボックス)
