WPFとVBでアプリ作る準備その6、Canvas内に表示している複数画像を1枚の画像にして保存

前回は昨日の

gogowaten.hatenablog.com

続き

Canvas内に表示されている画像を保存

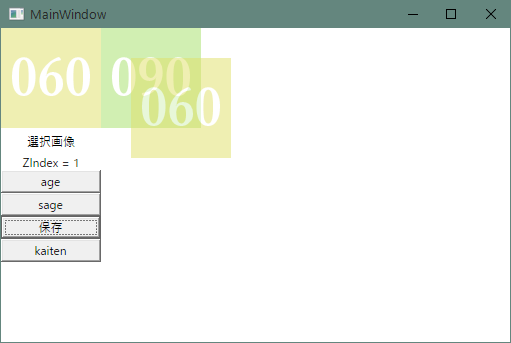

保存ボタンをクリックで

f:id:gogowaten:20191025104448p:plain

保存ダイアログ表示

ファイル名を付けて画像形式を選択して保存ボタンクリックで保存される

png画像形式

空白の部分は透明になるけど写真画像だとファイルサイズが大きくなる

画像保存時に画質劣化は基本的にない

jpg、Jpeg画像形式

半透明や透明ができないので空白部分は黒くなるか指定した色になるけど

写真画像向き、保存時に画質劣化するけど画質(QualityLevel)を指定できる

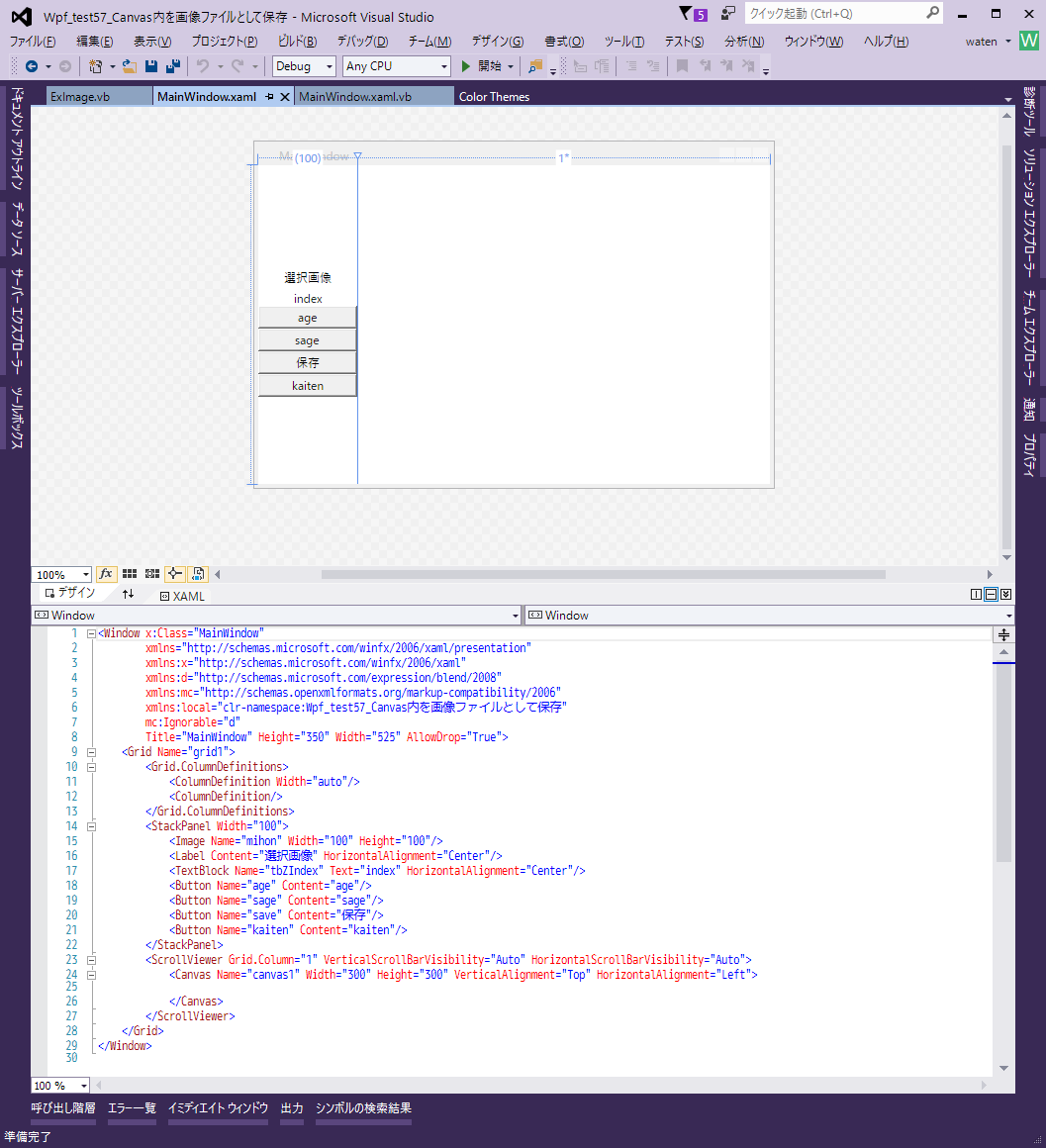

デザイン画面とXAML

f:id:gogowaten:20191025104502p:plain

保存ボタンを付け加えた、名前はsaveにした

ExImageクラス

f:id:gogowaten:20191025104513p:plain

前回から変化なし

MainWindow

f:id:gogowaten:20191025104528p:plain

赤いところが今回書き加えたところ

'画像ファイルとして保存

'      キャンバスに描いた絵を画像ファイルとして保存する | HIRO's.NET Blog
'http://blog.hiros-dot.net/?page_id=3802
'Daizen Ikehara : [WPF] XamQRCodeBarcode を画像として保存 [Tips]
'http://blogs.jp.infragistics.com/blogs/dikehara/archive/2014/02/12/wpf-xamqrcodebarcode-tips.aspx
'  RenderTargetBitmap tips - Jaime Rodriguez - Site Home - MSDN Blogs
'http://blogs.msdn.com/b/jaimer/archive/2009/07/03/rendertargetbitmap-tips.aspx

Private Sub SaveAllImage()
    If CollectionExImage.Count = 0 Then Return '画像がなければ何もしない

   'ダイアログ設定
    Dim dialogSave As New Microsoft.Win32.SaveFileDialog
    With dialogSave
        .Filter = "*.png|*.png|*.jpg|*.jpg;*.jpeg|*.bmp|*.bmp|*.gif|*.gif|*tiff|*.tiff"
        .AddExtension = True
    End With

   'ダイアログ表示
    If dialogSave.ShowDialog Then
       '保存画像サイズ取得
        Dim canvasRect As Rect = GetUnion(CollectionExImage)

       '描画先を作成
        Dim dv As New DrawingVisual
        Using dc As DrawingContext = dv.RenderOpen
            Dim vb As New VisualBrush(canvas1) 'Canvas内に表示されているもの自体を使ってVisualBrush作成
            dc.DrawRectangle(vb, Nothing, canvasRect) '四角形にブラシで塗り
        End Using

       '描画
        Dim rtb As New RenderTargetBitmap(canvasRect.Width, canvasRect.Height, 96, 96, PixelFormats.Pbgra32)
        rtb.Render(dv)

       '画像エンコーダ選択
        Dim enc As BitmapEncoder = Nothing
        Select Case dialogSave.FilterIndex
            Case 1
                enc = New PngBitmapEncoder
            Case 2
                Dim je As New JpegBitmapEncoder
                je.QualityLevel = 97 '1-100 初期値は75
                enc = je
            Case 3
                enc = New BmpBitmapEncoder
            Case 4
                enc = New GifBitmapEncoder
            Case 5
                enc = New TiffBitmapEncoder
        End Select

       'エンコーダに画像フレームを渡す
        Dim bf As BitmapFrame = BitmapFrame.Create(rtb)
        enc.Frames.Add(bf)

       'ファイルとして保存
        Using fs As New FileStream(dialogSave.FileName, FileMode.Create)
            enc.Save(fs)
        End Using
    End If
End Sub

'画像ファイルとして保存
Private Sub save_Click(sender As Object, e As RoutedEventArgs) Handles save.Click
    Call SaveAllImage()
End Sub

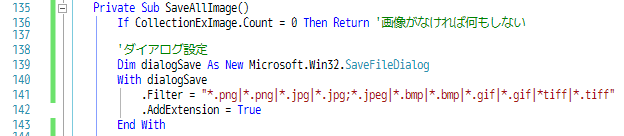

canvas1に表示されている画像を保存するメソッド

SaveAllimage

セーブダイアログ作成

New Microsoft.Win32.SaveFileDialog

141：

.Filter = "*.png|*.png|*.jpg|*.jpg;*.jpeg|*.bmp|*.bmp|*.gif|*.gif|*tiff|*.tiff"

これが画像形式(ファイルの種類)を選択するところになる

142：AddExtension=True

ファイル名に自動で拡張子をつける

描画関係、この辺はよくわかっていない

ExImage(画像)を表示してあるcanvas1自体を使ってVisualBrushを作成して

そのブラシを使ってDrawingContextの四角形に塗っている？のが154行目

そのあと、158行目でRenderTargetBitmapを作成して

159行目でそこにまた塗っている？

なんか冗長な感じがするｗ

でもこれでBitmapができたっぽい

エンコーダ選択して作成

さっきのファイルの種類の設定で指定したFilterは順番に1から始まるインデックスが

付けられているのでそのインデックスからそれぞれの形式のエンコーダを作成

2番のJpegだけは画質設定ができたので97に指定してみた

この辺りもWindowフォームアプリのときに比べるとWPFはかなりラクになっている

エンコーダにBitmapを渡して保存

159行目でできあがったBitmapを使ってBitmapFrameを作って

エンコーダのFramesに追加

ファイルストリームを使ってエンコーダのSaveメソッドで保存

やっとできた

Dim vb As New VisualBrush(canvas1)

っていうこれだけでcanvas1のブラシが作れるのはスゴイ便利な気がする

試しにこのcanvas1部分をGridのgrid1に変更して

Dim vb As New VisualBrush(grid1)

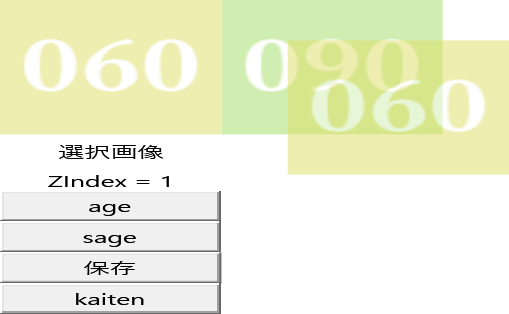

この状態で保存した画像が

これ↓

サイズが違うけどしっかりgrid1にあるものが描画されている

148 Dim canvasRect As Rect = GetUnion(CollectionExImage)

149 canvasRect = New Rect(grid1.RenderSize)

こうして保存したら

こうなったｗ

画像自体は簡単に取得できる

半透明の画像

これをpng形式で保存すると

こうなる

WPFの自動透過処理は素晴らしい
