WPFとVBでアプリ作る準備その5、スクロールバーの表示、回転とかの変形後のコントロールのサイズ取得

前回は2日前

gogowaten.hatenablog.com

の続き



前回の記事

WPFとVBでアプリ作る準備その4、コントロールを重ねた時の上下移動(ZOrder)はPanel.SetZIndex ( ソフトウェア ) - 午後わてんのブログ - Yahoo!ブログ
http://blogs.yahoo.co.jp/gogowaten/13913897.html

コントロールの大きさや位置の合わせてスクロールバーを表示する



画像をウィンドウの外側に移動したとき

外側に出たままになっているこれを



スクロールバーを自動で表示する



デザイン画面とXAML

MainWindow

ふたつの赤いところが前回から書き加えたところ

灰色のところは必要ないところ(選択画像を30度回転)

Imports System.IO
Imports System.Windows.Controls.Primitives
Imports System.Windows.Controls.Panel
Imports System.Windows.Controls.Canvas


Class MainWindow
    Private FocusExImage As ExImage '選択中の画像(ExImage)
    Private CollectionExImage As New ObservableCollectionExImage 'ExImageのリストコレクション

    'マウスドラッグ移動
    Private Sub ExImage_DragMove(sender As Object, e As DragDeltaEventArgs)
        SetLeft(sender, e.HorizontalChange + GetLeft(sender))
        SetTop(sender, e.VerticalChange + GetTop(sender))
    End Sub

    'ファイルパスからBitmapImage(画像)を作成して返す
    Private Function GetBitmapImage(filePath As String) As BitmapImage
        Dim bmp As New BitmapImage
        Using fs As New FileStream(filePath, FileMode.Open, FileAccess.Read)
            With bmp
                .BeginInit()
                .StreamSource = fs
                .CacheOption = BitmapCacheOption.OnLoad
                .EndInit()
                .Freeze()
            End With
        End Using
        Return bmp
    End Function

    'ExImageを作成して追加
    Private Sub AddThumb(filesPath As String, locate As Point)
        Dim ex As New ExImage(Me)
        CollectionExImage.Add(ex) 'リストコレクションに追加
        SetZIndex(ex, CollectionExImage.Count - 1) 'ZIndexを指定
        canvas1.Children.Add(ex)
        ex.Source = GetBitmapImage(filesPath)
        SetLeft(ex, locate.X) '表示する位置は必須、指定しないとDragdeltaイベントで移動量が取得できない
        SetTop(ex, locate.Y)  '必須
        AddHandler ex.ExDragDelta, AddressOf ExImage_DragMove 'これはマウスドラッグ用
        AddHandler ex.MouseDown, AddressOf ExImage_MouseDown '画像をクリックした時に動かすメソッド
    End Sub

    'ウィンドウに画像ファイルがドロップされた時
    Private Sub MainWindow_Drop(sender As Object, e As DragEventArgs) Handles Me.Drop
        Dim filesPath() As String = e.Data.GetData(DataFormats.FileDrop) 'ファイルパス取得
        Dim locate As New Point(0, 0) 'ExImageを表示する位置
        For i As Integer = 0 To filesPath.Length - 1
            Call AddThumb(filesPath(i), locate) 'ExImage作成表示
            locate.Offset(30, 30) '位置の変更
        Next
    End Sub



    'textBlockの表示更新
    Private Sub kousin()
        tbZIndex.Text = "ZIndex = " & GetZIndex(FocusExImage).ToString
    End Sub
    '1つ上に移動
    Private Sub age_Click(sender As Object, e As RoutedEventArgs) Handles age.Click
        Dim z As Integer = CollectionExImage.IndexOf(FocusExImage)
        Call ZOrder(z, z + 1)
    End Sub
    '1つ下に移動
    Private Sub sage_Click(sender As Object, e As RoutedEventArgs) Handles sage.Click
        Dim z As Integer = CollectionExImage.IndexOf(FocusExImage)
        Call ZOrder(z, z - 1)
    End Sub
    '画像のZOrder指定、ExImageのZIndex指定
    Private Sub ZOrder(Moto As Integer, Saki As Integer)
        If FocusExImage Is Nothing Then Return
        CollectionExImage.Move(Moto, Saki) '移動元Index、移動先Index
        Call kousin()
    End Sub
    '画像クリックした時
    Private Sub ExImage_MouseDown(sender As Object, e As RoutedEventArgs)
        FocusExImage = sender 'クリックしたExImageを記録
        mihon.Source = FocusExImage.Source '見本を表示
        Call kousin() 'textBlockの表示更新
    End Sub



    '位置調整
    Public Sub AjustLocation()
        Dim r As Rect = GetUnion(CollectionExImage)
        canvas1.Width = r.Width
        canvas1.Height = r.Height
        If r.X <> 0 OrElse r.Y <> 0 Then
            For Each ex As ExImage In CollectionExImage
                SetLeft(ex, GetLeft(ex) - r.X)
                SetTop(ex, GetTop(ex) - r.Y)
            Next
        End If
    End Sub

    '    プログラミング Windows 第6版 第10章 WPF編 - 荒井省三のBlog - Site Home - MSDN Blogs
    'http://blogs.msdn.com/b/shozoa/archive/2014/08/22/using-programming-windows-chapter10.aspx
    'ExImageのRectを取得、回転後のRectにも対応
    Private Function GetRect(ex As ExImage) As Rect
        'RenderSize版100.0139
        'Dim cVisual As GeneralTransform = ex.TransformToVisual(canvas1)
        'Dim r As Rect = cVisual.TransformBounds(New Rect(ex.RenderSize))
        'Return r

        'SourceのPixelWidth版100
        Dim gt As GeneralTransform = ex.TransformToVisual(canvas1)
        Dim b As BitmapImage = ex.Source
        Dim r As Rect = gt.TransformBounds(New Rect(New Size(b.PixelWidth, b.PixelHeight)))
        Return r
    End Function

    'すべてのExImageのRectのUnionのRectを取得
    Private Function GetUnion(ex As ObservableCollectionExImage) As Rect
        Dim r As Rect = GetRect(ex(0))
        For i As Integer = 1 To ex.Count - 1
            r = Rect.Union(r, GetRect(ex(i)))
        Next
        Return r
    End Function

    Private Sub kaiten_Click(sender As Object, e As RoutedEventArgs) Handles kaiten.Click
        Dim rtf As New RotateTransform(30)
        FocusExImage.RenderTransform = rtf
    End Sub
End Class





ExImage

ふたつの赤いところが前回から書き加えたところ

Imports System.Windows.Controls.Primitives
Imports System.Windows.Controls.Canvas

Public Class ExImage
    Inherits Image
    Private syoki As Point
    Public Event ExDragDelta(sender As Object, e As DragDeltaEventArgs)
    Private Main As MainWindow

    Public Sub New(o As MainWindow)
        Main = o
    End Sub
    Protected Overrides Sub OnMouseLeftButtonDown(e As MouseButtonEventArgs)
        MyBase.OnMouseLeftButtonDown(e)
        syoki = e.GetPosition(Me)
        Me.CaptureMouse()
    End Sub
    Protected Overrides Sub OnMouseMove(e As MouseEventArgs)
        MyBase.OnMouseMove(e)
        If e.LeftButton = MouseButtonState.Pressed Then
            Dim p As Point = Point.Subtract(e.GetPosition(Me), syoki)
            RaiseEvent ExDragDelta(Me, New DragDeltaEventArgs(p.X, p.Y))
        End If
    End Sub
    Protected Overrides Sub OnMouseUp(e As MouseButtonEventArgs)
        MyBase.OnMouseUp(e)
        Me.ReleaseMouseCapture()
    End Sub
    Protected Overrides Sub OnPreviewMouseLeftButtonUp(e As MouseButtonEventArgs)
        MyBase.OnPreviewMouseLeftButtonUp(e)
        Main.AjustLocation()
    End Sub
End Class


'汎用ジェネリックコレクション その2 ObservableCollection/ReadOnlyObservableCollection (System.Collections.ObjectModel) - Programming/.NET Framework/コレクション - 総武ソフトウェア推進所
'http://smdn.jp/programming/netfx/collections/3_objectmodel_2_observablecollection/
'ObservableCollectionはItemの移動ができる、追加、削除、移動した時のメソッドをOverridesできる
Public Class ObservableCollectionExImage
    Inherits ObjectModel.ObservableCollection(Of ExImage)

    Protected Overrides Sub MoveItem(oldIndex As Integer, newIndex As Integer)
        '移動先のIndexが全画像数より大きいか0未満ならなにもしないで終了
        If newIndex >= Count OrElse newIndex < 0 Then Return
        MyBase.MoveItem(oldIndex, newIndex)
        SetZIndex(Item(oldIndex), oldIndex)
        SetZIndex(Item(newIndex), newIndex)
    End Sub

End Class







スクロールバーを表示する準備

デザイン画面でウィンドウの左側はStackPanel

右側がCanvasでここに画像を表示している

今回スクロールバーを表示させたいのはCanvasで

これの外側にScrollViewerを設置する

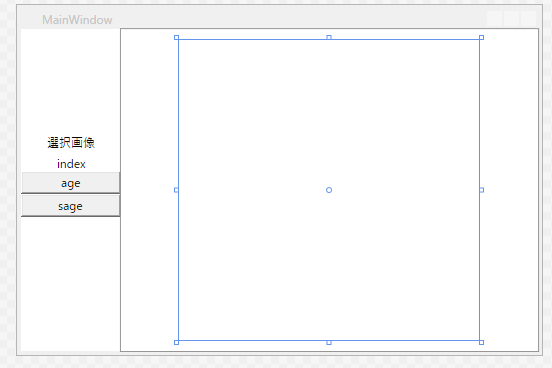

このCanvas部分を

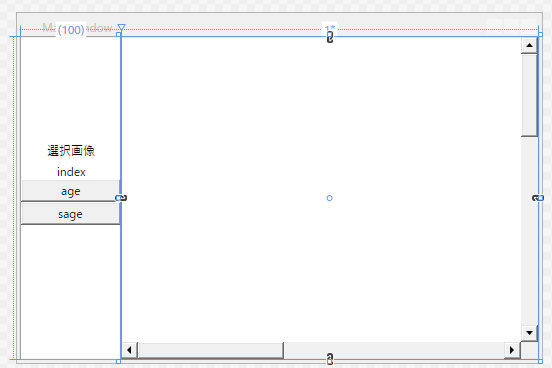

こうすると



Canvasにスクロールバーが表示される

VerticalScrollBarVisibility="Auto" HorizontalScrollBarVisibility="Auto"

これでそれぞれ垂直と水平バーの表示をオートにしているので

Canvasの大きさがウィンドウより大きくなった時だけ表示される

試しにCanvasの大きさを300x300にすると

スクロールバー非表示になる



左上に寄せたいから

CanvasのVerticalAlignmentをTop

HorizontalAlignmentをLeft



スクロールバーを適切に表示するには

CanvasのSize(大きさ)を指定する必要がある

その大きさは表示されている画像が全てがピッタリ収まる範囲

例えば

赤枠の範囲が求めたいSize

そのためには画像(を表示しているExImage)それぞれの位置(Locate)とSizeが必要

なので求める順番は

画像サイズ→赤枠サイズ→Canvasサイズ

こうなる



画像サイズは

Dim s As New Size(ex.Width, ex.Height)

exは画像を表示しているExImageコントロール

これでいいような気もするんだけど例えば

100x100サイズの画像を表示している状態のExImageから

サイズを取得できるプロパティはいくつかあって

RenderSize、DesiredSize、ActualWidthとActualHeight

これらは3つとも100.0139573とか微妙な値

Sourceとなっている画像自体から得られる

PixelHeightとPixelWidthは100ってあるからこれで良さそうだから

        Dim b As BitmapImage = ex.Source

        Dim s As New Size(b.PixelWidth, b.PixelHeight)

これでいいかと思ったら今度は

画像を回転した時には対応できなくて

こうなってしまう



ググッて

プログラミング Windows 第6版 第10章 WPF編 - 荒井省三のBlog - Site Home - MSDN Blogs
http://blogs.msdn.com/b/shozoa/archive/2014/08/22/using-programming-windows-chapter10.aspx

ここの「10.14(P469) 要素の配置先の取得」

TransformToVisualとTransformBoundsってのを真似して



        Dim cVisual As GeneralTransform = ex.TransformToVisual(canvas1)

        Dim r As Rect = cVisual.TransformBounds(New Rect(ex.RenderSize))

できた

GeneralTransformのTransformBoundsメソッドで取得できる感じ？

迷うのがTransformBoundsに渡す引数のRectのSizeを

100.0139か100のどちらにするか

結果も違ってくる

rが100.0139を渡した場合、r2が100の場合

rのサイズは 136.621

r2のサイズは 136.602

誤差みたいなものだけどどっちのほうがいいかなあ

見た目だと全く同じｗ

でもこれで画像(ExImage)のサイズとついでに位置も取得できた

両方書いたけどすっきりする100の方かなあ↓

    Private Function GetRect(ex As ExImage) As Rect
        'RenderSize版100.0139
        'Dim cVisual As GeneralTransform = ex.TransformToVisual(canvas1)
        'Dim r As Rect = cVisual.TransformBounds(New Rect(ex.RenderSize))
        'Return r

        'SourceのPixelWidth版100
        Dim gt As GeneralTransform = ex.TransformToVisual(canvas1)
        Dim b As BitmapImage = ex.Source
        Dim r As Rect = gt.TransformBounds(New Rect(New Size(b.PixelWidth, b.PixelHeight)))
        Return r
    End Function

Rectは位置とサイズを入れておける、WindowsフォームアプリでいうRectangle

ex.TransformToVisual(canvas1)

これでcanvas1におけるExImageのGeneralTransformの何かを取得している？

取得したGeneralTransformのTransformBoundsメソッドに渡すRectの

位置は0,0、サイズはRenderSizeの方にしてみた

これで赤枠になる位置とサイズ範囲のRectが得られる





次は複数画像がぴったり収まるサイズの取得

赤枠になる範囲の取得

これはRectクラスのUnionメソッドで取得できる

Rect.Union(Rect、Rect)

二つのRectを渡すとその2つが収まるピッタリのRectを返してくれる

3つ以上の時は返ってきたRectと3つめのRectを渡すことをすれば

いくつでもいい



    Private Function GetUnion(ex As ObservableCollectionExImage) As Rect
        Dim r As Rect = GetRect(ex(0))
        'すべてのRectangleのUnionを取得
        For i As Integer = 1 To ex.Count - 1
            r = Rect.Union(r, GetRect(ex(i)))
        Next
        Return r
    End Function



これでOK

次

得られたRectのサイズをCanvasに指定するは

        Dim r As Rect = GetUnion(CollectionExImage)

        canvas1.Width = r.Width

        canvas1.Height = r.Height

これでOK

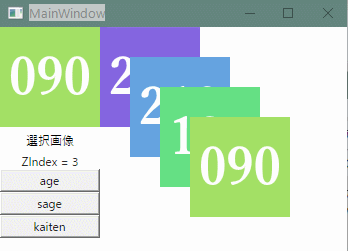

水色画像をウィンドウより外側の右下に移動させたところ

スクロールバーが表示された



でも左か上方向に移動させた場合

スクロールバーが表示されないし



ウィンドウより小さな範囲の時

この場合も左上に寄せて



このように表示させたい

赤枠になる範囲の左上をCanvasの左上にピッタリ合わせれば良さそう

それぞれの左上がどれだけ離れているかは

さっき取得したRectに記録されているのでそれを使って

全部の画像を移動させる



さっきのこの状態

この時に取得したRectの中を見てみると



-54,-42,154,142

-54,-42が位置、154,142が幅と高さのサイズ

位置がマイナスになっていて左上が表示されていない

0にすればピッタリになるので

すべての画像の位置(x,y)にx+54、y+42すればいいことになる



    '位置調整
    Public Sub AjustLocation()
        Dim r As Rect = GetUnion(CollectionExImage)
        canvas1.Width = r.Width
        canvas1.Height = r.Height
        If r.X <> 0 OrElse r.Y <> 0 Then
            For Each ex As ExImage In CollectionExImage
                SetLeft(ex, GetLeft(ex) - r.X)
                SetTop(ex, GetTop(ex) - r.Y)
            Next
        End If
    End Sub

ズレていた場合だけ処理すればいいので

If r.X <> 0 OrElse r.Y <> 0 Then

位置が0以外の時だけ処理



この処理をいつするか

一番かっこいいのは画像をマウスドラッグで移動している最中なんだけど

今の方法だとウィンドウより外側に移動させた瞬間に

ものすごい勢いでCanvasが大きくなり続けてしまうので

マウスボタンを離した時で妥協…



ExImage(画像)クラスでマウスの左ボタンを離した時にしたいから

OverridesしたOnPreviewMouseLeftButtonUpに書きたい

でも位置調整のメソッドはMainWindowの方に書いてあって直接呼べないので

これを参照できるように

ExImageクラスに

    Private Main As MainWindow

    Public Sub New(o As MainWindow)
        Main = o
    End Sub

こう書いた(少し使い方が間違っているかも、よくわかっていない)

クラス作成時にMainWindowを取得してMainって名前にした変数に入れておいて

このMainから位置調整のメソッドAjustLocationを呼ぶようにした

なのでMainWindowのほうでExImageを作成するときは

        Dim ex As New ExImage()

こうだったのを書きなおして

        Dim ex As New ExImage(Me)

こうなった

引数にMe(自分自身のMainWindow)を渡す



これでExImageクラスからMainWindowのPublicの付いた

メソッドを呼び出せるようになったので

    Protected Overrides Sub OnPreviewMouseLeftButtonUp(e As MouseButtonEventArgs)
        MyBase.OnPreviewMouseLeftButtonUp(e)
        Main.AjustLocation()
    End Sub

これで動いている



次回は画像ファイルとして保存
