WPFだけどRotateTransformを使わずに画像の回転表示をしてみた

今回のアプリのダウンロード先

github.com

WPFだけどRotateTransformを使わずに画像の回転表示をしてみた

処理2 元のピクセル座標を回転行列で変換しただけ

処理3 処理2の位置調整版

処理4 回転後のピクセル座標を回転行列の逆行列で変換

処理5 処理4＋ピクセルの値を線形補間でギザギザをなくした

処理6 処理5のカラー版



画像の回転は全てのピクセルの座標を変換

使う関数は

変換前座標が(x,y)のとき求める変換後座標を(x',y')とすると

x' = cos * x -sin * y

y' = sin * x +cos * y

らしい



回転行列の逆行列を使った関数は

x' = cos * x +sin * y

y' = -sin * x +cos * y

らしい



これらを使ってエクセルで見てみる

エクセルには三角関数のCOSとSINも用意されている

引数は角度じゃなくでラジアンってのを使う

これもRADIANSっていう関数で変換できる

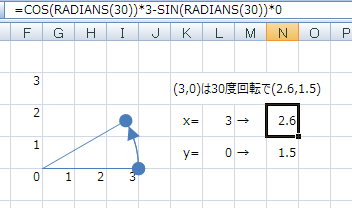

(3,0)を30度回転させるとだいたい(2.6,1.5)になって図形にしてみたらあっているっぽい



だいたい(2.6,1.5)になったのを逆行列で30度回転してみたら

見事にもとに戻った！すごい！





.NETにもCOSとSINの関数は用意されている、けど角度をラジアンにするのはなさそうなので用意

角度をラジアンに変換するのは

ラジアン = 角度/180*パイ

みたいなので

private double Radians角度をラジアン(float kakudo)

{

return kakudo / 180 * Math.PI;

}

を用意して



座標を指定角度で変換する関数

private Point GetRotate回転座標(Point p, float kakudo)

{

double radians = Radians角度をラジアン(kakudo);

return new Point(

Math.Cos(radians) * p.X - Math.Sin(radians) * p.Y,

Math.Sin(radians) * p.X + Math.Cos(radians) * p.Y);

}



↑の逆行列版が

private Point GetRotate逆回転座標(Point p, float kakudo)

{

double radians = Radians角度をラジアン(kakudo);

return new Point(

Math.Cos(radians) * p.X + Math.Sin(radians) * p.Y,

-Math.Sin(radians) * p.X + Math.Cos(radians) * p.Y);

}

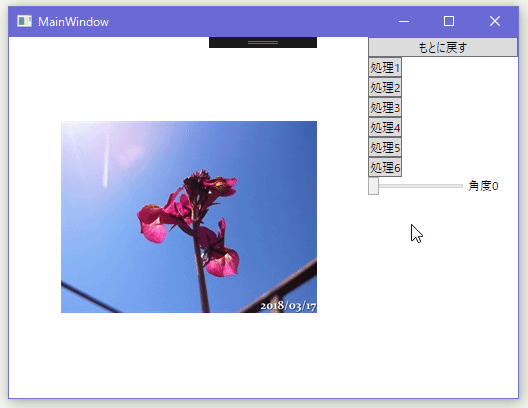

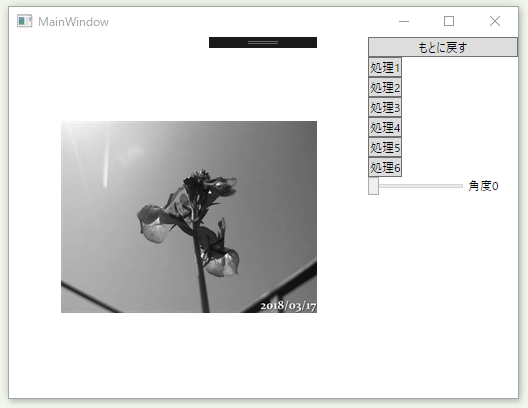

これが最初の状態で

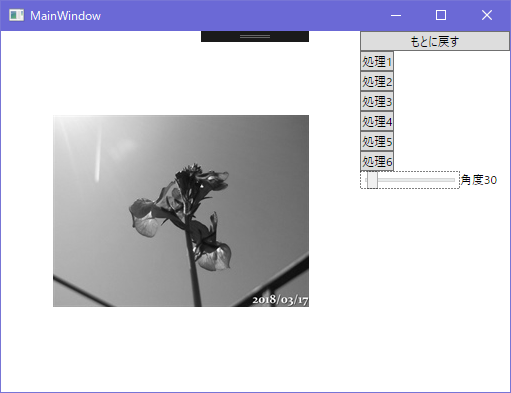

処理2で30度回転

位置調整なしなので角度をつけると元の位置からどんどん離れていく

変な模様ができているのはピクセルに色の値が入っていないからそう見えるだけ



半透明の部分が範囲外になるところ



処理2のコード

元画像座標を回転＋位置調整なし

WriteableBitmapのCopyPixelsを使ってピクセルごとの色を指定していくいつもの方法

wbが元画像から作ったWriteableBitmap、nWbが変換後画像用のWriteableBitmap

変数の頭にnが付いているのが変換後画像用



332行目、OriginBitmapが元画像でBitmapSourceでPixelFormatはGray8

351行目のRect.Containsは指定したPoint座標がRect内に入っていたらTrueを返すメソッド、これを使って範囲外になったピクセルは無視するようにしている

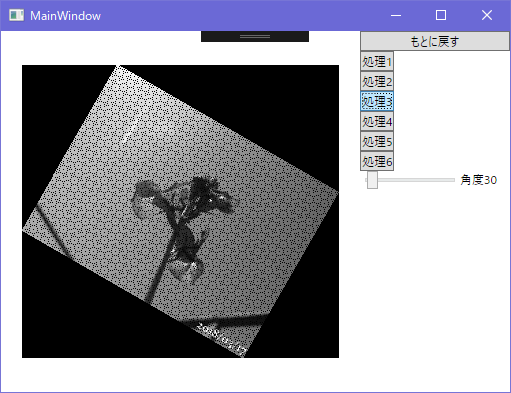

処理3は処理2の改変

変換後画像のサイズを変更して大きさを合わせて、さらにピクセルの位置を調整して画像全体が表示されるようにしたもの

穴開き状態はまだそのまま



全部表示されるように赤枠の四角形を取得する必要があるので



回転後の画像は90,180,270度を除いて必ずもとより大きくなるので

そのサイズと位置を取得して調整する必要があるので

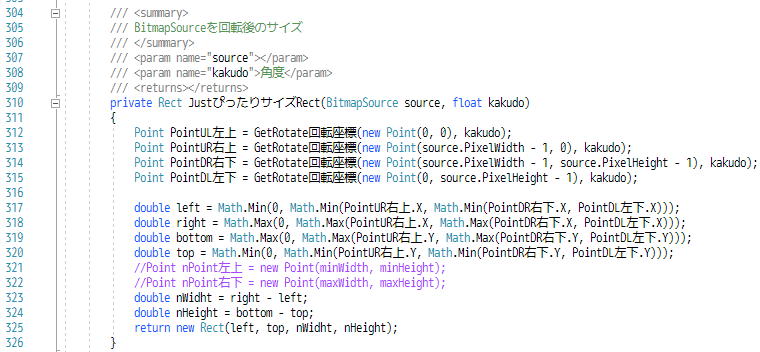

それを取得するのを用意、JustぴったりサイズRect

元画像の四角、左上、右上、右下、左下をそれぞれ回転したときの座標を取得して、312行目からの4行

その4点から上下左右を取得が317行目からの4行

上下左右から幅と高さを計算して

Rectを作成して返す



処理3のコード

278行目で回転後画像がぴったり収まるRectを取得、これからWriteableBitmapを作成、これで表示する場所は整った

変換後座標をそのままだとマイナスだったり大きすぎたりするので調整する

調整する値はぴったりRectの左上座標をマイナスにした値

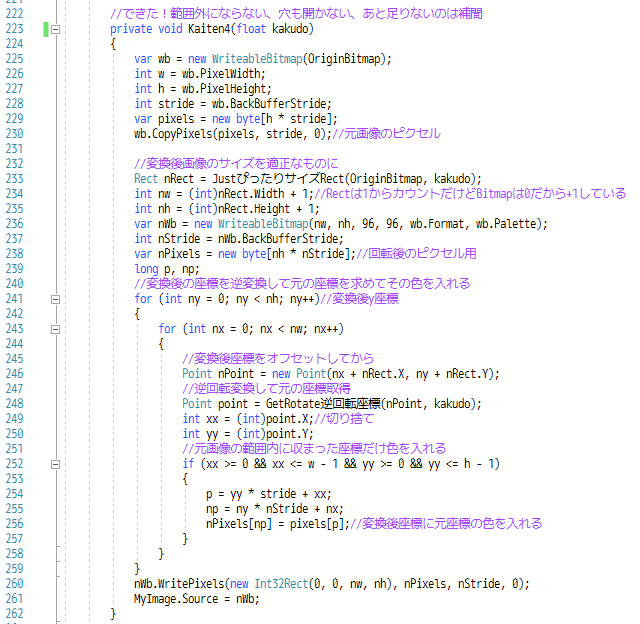

処理4

穴が空いていたのを埋めた感じ

処理3までは元画像のピクセルの座標を回転行列を使って回転後の座標を取得していた

元画像のピクセル座標→回転行列で変換→回転後の座標

これを逆にした感じで

回転後画像のピクセル座標→回転行列の逆行列で変換→元画像での座標

こうすると回転後の全てのピクセルを計算するから穴開きがなくなる



処理3とは239行目までは同じ

x,yのループ数が変換後のサイズ分になる



赤枠の中のすべてのピクセル座標を逆回転行列で変換するけど

半透明赤の部分を変換しても元画像にはない座標になるので

それを弾いているのが249行目から252行目



この処理4で画像の回転は完成

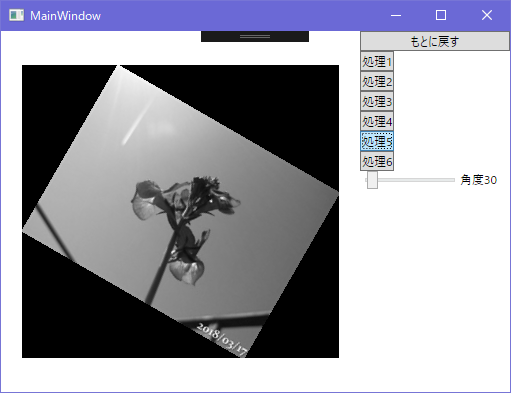

処理5

処理4で画像の中がギザギザだったのを線形補間でなめらかにした

回転とは関係ない



変換後座標の上下左右4ピクセルの値を距離で線形補間は199行目から

変換後座標が外周1ピクセルだった場合はめんどくさかったので補間なしにした

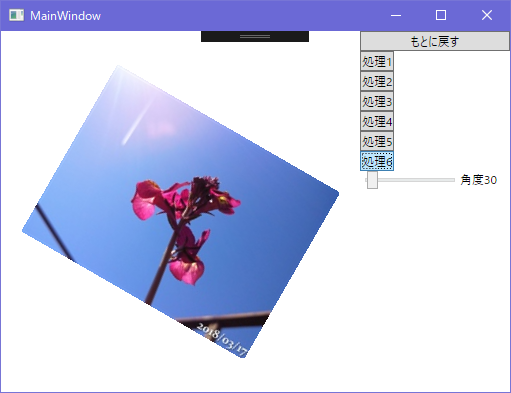

処理6

処理5のカラー版

これも回転とは関係ない

ここまで来て気づいたのが画像の四角が削れていること、これは

変換後座標の小数点以下を切り捨てて処理をしているのと

ぴったりサイズがぴったりじゃないのかなあ

あとは線形補間でギザギザをなくしたけど最外周部のギザギザが目立つ

これは最外周部の補間をしなかったせいかな

なんにしてもきれいにするには丁寧に計算する必要があるみたい

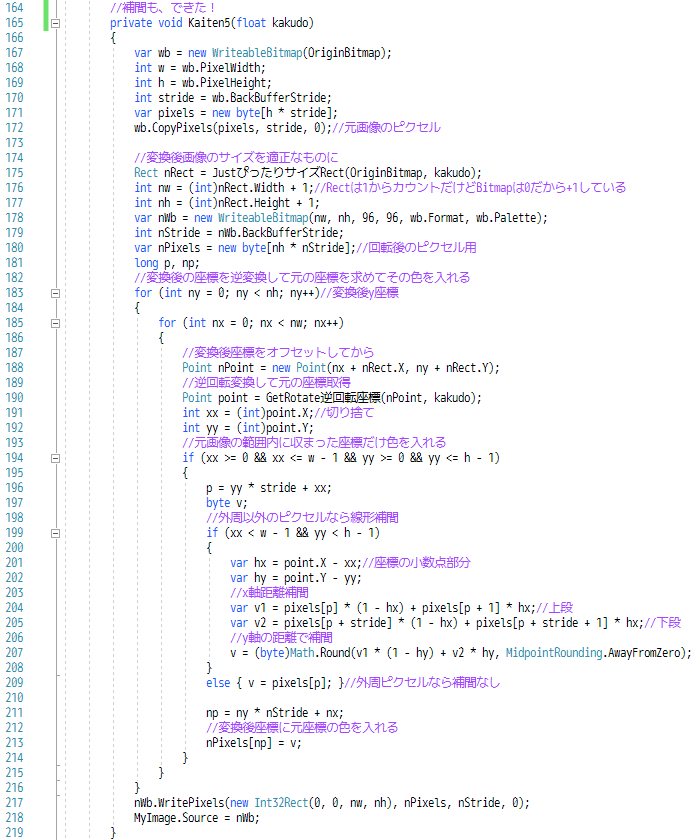

処理5のコード

BitmapSourceのPixelFormatはPbgra32







画像を回転表示するだけならこんなめんどくさいことしなくても

WPFならRotateTransformを使えばいいんだけど

実際にできると楽しい



この穴が空いて模様に見えるのも面白い

今回の行列もこのまえの分散、中央値に続いて理系の高校でしか教えていないものだった…とはいっても画像の回転だけなら行列はあんまり関係ない感じかなあ、理解はできなかったけど変換の関数があったからそれを使ってできた

今はインターネットがあるから簡単に調べることができるのが素晴らしい

情報を公開してくださっている方々も素晴らしい





コード全部

20180226forMyBlog/20180513_アフィン変換で画像の回転 at master · gogowaten/20180226forMyBlog













参照したところ

アフィン変換　画像処理ソリューション
http://imagingsolution.blog107.fc2.com/blog-entry-284.html

アフィン変換っていうのと回転行列はこちらから



逆行列を理解してみる - デジタル・デザイン・ラボラトリーな日々
http://yaju3d.hatenablog.jp/entry/2013/07/14/133031

回転行列の逆行列はこちらから

逆行列を使わないと穴が空く説明もここがわかりやすかった



大学1年生と再履生のための線形代数入門
https://oguemon.com/topic/study/linear-algebra/

行列についてはこちら



【すぐわかる線形代数】11.掃き出し法と逆行列 - YouTube
https://www.youtube.com/watch?v=tFKaHfSB5hM

動画
