FloydSteinberg他いくつかの誤差拡散を試してみた、白黒2値をディザリング

昨日の続き

いくつかの誤差拡散法を試してみた

アプリダウンロード先

ここの20180222_.2.zipがそれ

github.com

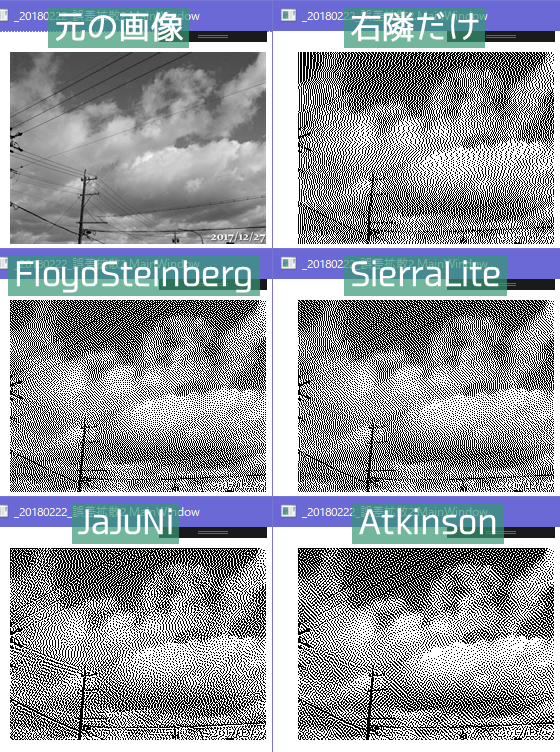

左から順に

元のグレースケール画像

右隣だけに拡散(昨日の)

FloydSteinberg式を小数点以下切り捨て

FloydSteinberg式を普通に

SierraLite

JuJuNi

Atkinson

拡散する値

右隣だけに拡散

色付きが処理中のピクセル、数値は誤差の分母

右のピクセルに誤差の1/1(全部)を拡散

FloydSteinberg

右隣へは誤差の7/16を拡散

左下、真下、右下へはそれぞれ

3/16, 5/16, 1/16を拡散

右隣への誤差拡散法と違うのは誤差に小数点が発生するから、誤差を入れる変数にfloat型を使わないと微妙に間違った結果になってしまうこと

最初気づかなくてなんでお手本と違うのかわかんなかった

あと、白黒判定の閾値も128じゃなくて127.5を使う

8bitグレースケールのBitmapSourceを白黒2値に変換

/// <summary>
/// 誤差拡散法、フロイドステインバーグ式でディザリング
/// 8bitグレースケールのBitmapSourceを白黒2値に変換
/// </summary>
/// <param name="source">PixelFormatGray8のBitmapSource</param>
/// <returns></returns>
private BitmapSource ErrorDiffusionFloydSteinberg(BitmapSource source)
{
    var wb = new WriteableBitmap(source);
    int h = wb.PixelHeight;
    int w = wb.PixelWidth;
    int stride = wb.BackBufferStride;
    var pixels = new byte[h * stride];
    wb.CopyPixels(pixels, stride, 0);//byte配列にCopyPixel
    //float配列作成してコピー
    float[] iPixels = new float[pixels.Length];
    for (int i = 0; i < iPixels.Length; ++i)
    {
        iPixels[i] = pixels[i];
    }
    long p = 0;//判定中ピクセルの配列の中での位置
    float gosa = 0;//誤差記録用もfloat
    for (int y = 0; y < h; ++y)
    {
        for (int x = 0; x < w; ++x)
        {
            p = y * stride + x;
            if (iPixels[p] < 127.5f)//127.5未満なら0(黒)
            {
                gosa = iPixels[p];//誤差記録
                iPixels[p] = 0;
            }
            else//127.5以上なら255(白)
            {
                gosa = (iPixels[p] - 255f);//誤差記録
                iPixels[p] = 255;
            }

            //誤差拡散、Floyd Steinberg式
            if (p + 1 < pixels.Length && x < w - 1)
            {
                iPixels[p + 1] += (gosa / 16f) * 7f;//右隣＋誤差(誤差拡散)
            }
            if (y < h - 1 && x != 0)
            {
                iPixels[p + stride - 1] += (gosa / 16f) * 3f;//左下
            }
            if (p + stride < pixels.Length)
            {
                iPixels[p + stride] += (gosa / 16f) * 5f;//真下
            }
            if (p + stride + 1 < pixels.Length && x < w - 1)
            {
                iPixels[p + stride + 1] += (gosa / 16f) * 1f;//右下
            }
            gosa = 0;//拡散させたので誤差をリセット
        }
    }
    //byte配列に戻す
    for (int i = 0; i < pixels.Length; ++i)
    {
        pixels[i] = (byte)(iPixels[i]);
    }
    wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
    return wb;
}

その他の誤差拡散法

SierraLite

FloydSteinbergよりラク

Jarvis, Judice and Ninke(JaJuNi)

これも代表的な誤差拡散ってことで試したけど

めんどくさいいい

Atkinson

誤差の6/8だけ拡散して残りの2/8は捨て去る大胆な方法

FloydSteinbergとSierraLiteが似ているのは拡散の方法からなんとなくわかるけど

JaJuNiとAtkinsonが似ているなあ、JaJuNiはあんなに処理の手数が多いのに…

それに2/8も誤差を捨て去っているAtkinsonの再現度が高いのが不思議

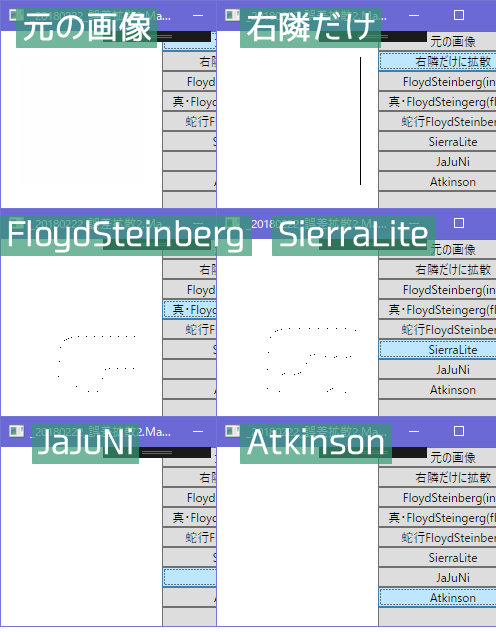

RGB(254,254,254)

ほぼ真っ白な灰色の場合

Atkinsonで消え去るのはわかるけど

JaJuNiでも消え去ったのは意外

印象では真っ白な画像なんだからきれいに消え去って真っ白になるのは

ある意味正解だよなあ

わずかなグラデーションと

普通のグラデーション

こはれJaJuNiとAtkinsonがいいねえ

ダビデさん

ディザ - Wikipedia
https://ja.wikipedia.org/wiki/%E3%83%87%E3%82%A3%E3%82%B6
より引用

それぞれ良さがある

安定のFloydSteinberg

処理の軽さのSierraLite

余計な縞模様が出にくいJaJuNi

印象派のAtkinson

処理の順番(方向)での違い

元の画像

左が普通の処理順番右が蛇行

左画像には斜めの縞模様が出ている、上部に特に目立つものと全体にもでている

右画像は上部に規則的な模様が出ているけど、全体では均等にバラけていて良好

普通は

→→→→→→→→→→→→1行下の左端へ

→→→→→→→→→→→→

これの繰り返し

これを

→→→→→→→→→→→↓

↓←←←←←←←←←←←

→→→→→→→→→→→↓

蛇行する

左へ処理をすすめるときは誤差拡散の方向も逆にしたらうまくできた

//FloydSteinberg
//処理の順番を蛇行、偶数行は右へ、奇数行は左へ
private BitmapSource ErrorDiffusionFloydSteinbergSerpentine(BitmapSource source)
{
    var wb = new WriteableBitmap(source);
    int h = wb.PixelHeight;
    int w = wb.PixelWidth;
    int stride = wb.BackBufferStride;
    var pixels = new byte[h * stride];
    wb.CopyPixels(pixels, stride, 0);//byte配列にCopyPixel
    //float配列作成してコピー
    float[] iPixels = new float[pixels.Length];
    for (int i = 0; i < iPixels.Length; ++i)
    {
        iPixels[i] = pixels[i];
    }
    long p = 0;//判定中ピクセルの配列の中での位置
    float gosa = 0;//誤差記録用もfloat
    for (int y = 0; y < h; ++y)
    {
        if (y % 2 == 0)//偶数行
        {
            for (int x = 0; x < w; ++x)
            {
                p = y * stride + x;
                if (iPixels[p] < 127.5f)//127.5未満なら0(黒)
                {
                    gosa = iPixels[p];//誤差記録
                    iPixels[p] = 0;
                }
                else//127.5以上なら255(白)
                {
                    gosa = (iPixels[p] - 255f);//誤差記録
                    iPixels[p] = 255;
                }

                if (p + 1 < pixels.Length && x < w - 1)
                {
                    iPixels[p + 1] += (gosa / 16f) * 7f;//右隣＋誤差(誤差拡散)
                }
                if (y < h - 1 && x != 0)
                {
                    iPixels[p + stride - 1] += (gosa / 16f) * 3f;//左下
                }
                if (p + stride < pixels.Length)
                {
                    iPixels[p + stride] += (gosa / 16f) * 5f;//真下
                }
                if (p + stride + 1 < pixels.Length && x < w - 1)
                {
                    iPixels[p + stride + 1] += (gosa / 16f) * 1f;//右下
                }
                gosa = 0;//拡散させたので誤差をリセット
            }
        }
        else//奇数行
        {
            for (int x = w - 1; x >= 0; --x)
            {
                p = y * stride + x;
                if (iPixels[p] < 127.5f)//127.5未満なら0(黒)
                {
                    gosa = iPixels[p];//誤差記録
                    iPixels[p] = 0;
                }
                else//127.5以上なら255(白)
                {
                    gosa = (iPixels[p] - 255f);//誤差記録
                    iPixels[p] = 255;
                }

                if (p - 1 < pixels.Length && x != 0)//左隣
                {
                    iPixels[p - 1] += (gosa / 16f) * 7f;
                }
                if (y < h - 1 && x != 0)
                {
                    iPixels[p + stride - 1] += (gosa / 16f) * 1f;//左下
                }
                if (p + stride < pixels.Length)
                {
                    iPixels[p + stride] += (gosa / 16f) * 5f;//真下
                }
                if (p + stride + 1 < pixels.Length && x < w - 1)
                {
                    iPixels[p + stride + 1] += (gosa / 16f) * 3f;//右下
                }
                gosa = 0;//拡散させたので誤差をリセット
            }
        }
    }
    //byte配列に戻す
    for (int i = 0; i < pixels.Length; ++i)
    {
        pixels[i] = (byte)(iPixels[i]);
    }
    wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
    return wb;
}

//SierraLite
private BitmapSource ErrorDiffusionSierraLite(BitmapSource source)
{
    var wb = new WriteableBitmap(source);
    int h = wb.PixelHeight;
    int w = wb.PixelWidth;
    int stride = wb.BackBufferStride;
    var pixels = new byte[h * stride];
    wb.CopyPixels(pixels, stride, 0);//byte配列にCopyPixel
    //float配列作成してコピー
    float[] iPixels = new float[pixels.Length];
    for (int i = 0; i < iPixels.Length; ++i)
    {
        iPixels[i] = pixels[i];
    }
    long p = 0;//判定中ピクセルの配列の中での位置
    float gosa = 0;//誤差記録用もfloat
    for (int y = 0; y < h; ++y)
    {
        for (int x = 0; x < w; ++x)
        {
            p = y * stride + x;
            if (iPixels[p] < 127.5f)//127.5未満なら0(黒)
            {
                gosa = iPixels[p];//誤差記録
                iPixels[p] = 0;
            }
            else//127.5以上なら255(白)
            {
                gosa = (iPixels[p] - 255f);//誤差記録
                iPixels[p] = 255;
            }

            //誤差拡散
            if (p + 1 < pixels.Length && x < w - 1)
            {
                iPixels[p + 1] += (gosa / 4f) * 2f;//右隣＋誤差(誤差拡散)
            }
            if (y < h - 1 && x != 0)
            {
                iPixels[p + stride - 1] += (gosa / 4f) * 1f;//左下
            }
            if (p + stride < pixels.Length)
            {
                iPixels[p + stride] += (gosa / 4f) * 1f;//真下
            }
            gosa = 0;//拡散させたので誤差をリセット
        }
    }
    //byte配列に戻す
    for (int i = 0; i < pixels.Length; ++i)
    {
        pixels[i] = (byte)(iPixels[i]);
    }
    wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
    return wb;
}

//Jarvis, Judice and Ninke dithering
//   [ ] 7  5
// 3  5  7  5  3
// 1  3  5  3  1
private BitmapSource ErrorDiffusionJaJuNi(BitmapSource source)
{
    var wb = new WriteableBitmap(source);
    int h = wb.PixelHeight;
    int w = wb.PixelWidth;
    int stride = wb.BackBufferStride;
    var pixels = new byte[h * stride];
    wb.CopyPixels(pixels, stride, 0);//byte配列にCopyPixel
    //float配列作成してコピー
    float[] iPixels = new float[pixels.Length];
    for (int i = 0; i < iPixels.Length; ++i)
    {
        iPixels[i] = pixels[i];
    }
    long p = 0;//判定中ピクセルの配列の中での位置
    float gosa = 0;//誤差記録用もfloat
    for (int y = 0; y < h; ++y)
    {
        for (int x = 0; x < w; ++x)
        {
            p = y * stride + x;
            if (iPixels[p] < 127.5f)//127.5未満なら0(黒)
            {
                gosa = iPixels[p];//誤差記録
                iPixels[p] = 0;
            }
            else//127.5以上なら255(白)
            {
                gosa = (iPixels[p] - 255f);//誤差記録
                iPixels[p] = 255;
            }

            //誤差拡散
            if (p + 1 < pixels.Length && x < w - 1)
            {
                iPixels[p + 1] += (gosa / 48f) * 7f;//右
            }
            if (p + 2 < pixels.Length && x < w - 2)
            {
                iPixels[p + 2] += (gosa / 48f) * 5f;//2つ右
            }

            //下段
            if (y < h - 1)
            {
                if (x > 1)
                {
                    iPixels[p + stride - 2] += (gosa / 48f) * 3f;//2つ左
                }
                if (x != 0)
                {
                    iPixels[p + stride - 1] += (gosa / 48f) * 5f;//左
                }

                iPixels[p + stride] += (gosa / 48f) * 7f;//下

                if (x < w - 1)
                {
                    iPixels[p + stride + 1] += (gosa / 48f) * 5f;//右
                }
                if (x < w - 2)
                {
                    iPixels[p + stride + 2] += (gosa / 48f) * 3f;//2つ右
                }
            }

            //2行下
            if (y < h - 2)
            {
                long pp = p + (stride * 2);
                if (x > 1)
                {
                    iPixels[pp - 2] += (gosa / 48f) * 1f;//2つ左
                }
                if (x != 0)
                {
                    iPixels[pp - 1] += (gosa / 48f) * 3f;//左
                }

                iPixels[pp] += (gosa / 48f) * 5f;//下

                if (x < w - 1)
                {
                    iPixels[pp + 1] += (gosa / 48f) * 3f;//右
                }
                if (x < w - 2)
                {
                    iPixels[pp + 2] += (gosa / 48f) * 1f;//2つ右
                }
            }


            gosa = 0;//拡散させたので誤差をリセット
        }
    }
    //byte配列に戻す
    for (int i = 0; i < pixels.Length; ++i)
    {
        pixels[i] = (byte)(iPixels[i]);
    }
    wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
    return wb;
}

//アトキンソン
private BitmapSource ErrorDiffusionAtkinson(BitmapSource source)
{
    var wb = new WriteableBitmap(source);
    int h = wb.PixelHeight;
    int w = wb.PixelWidth;
    int stride = wb.BackBufferStride;
    var pixels = new byte[h * stride];
    wb.CopyPixels(pixels, stride, 0);//byte配列にCopyPixel
    //float配列作成してコピー
    float[] iPixels = new float[pixels.Length];
    for (int i = 0; i < iPixels.Length; ++i)
    {
        iPixels[i] = pixels[i];
    }
    long p = 0;//判定中ピクセルの配列の中での位置
    float gosa = 0;//誤差記録用もfloat
    for (int y = 0; y < h; ++y)
    {
        for (int x = 0; x < w; ++x)
        {
            p = y * stride + x;
            if (iPixels[p] < 127.5f)//127.5未満なら0(黒)
            {
                gosa = iPixels[p];//誤差記録
                iPixels[p] = 0;
            }
            else//127.5以上なら255(白)
            {
                gosa = (iPixels[p] - 255f);//誤差記録
                iPixels[p] = 255;
            }

            //誤差拡散
            if (p + 2 < pixels.Length && x < w - 2)
            {
                iPixels[p + 2] += (gosa / 8f) * 1f;//2つ右
            }
            if (p + 1 < pixels.Length && x < w - 1)
            {
                iPixels[p + 1] += (gosa / 8f) * 1f;//右隣＋誤差(誤差拡散)
            }
            if (y < h - 1 && x != 0)
            {
                iPixels[p + stride - 1] += (gosa / 8f) * 1f;//左下
            }
            if (p + stride < pixels.Length)
            {
                iPixels[p + stride] += (gosa / 8f) * 1f;//真下
            }
            if (p + stride + 1 < pixels.Length && x < w - 1)
            {
                iPixels[p + stride + 1] += (gosa / 8f) * 1f;//右下
            }
            if (y < h - 2)
            {
                iPixels[p + stride * 2] += (gosa / 8f) * 1f;//2つ下
            }
            gosa = 0;//拡散させたので誤差をリセット
        }
    }
    //byte配列に戻す
    for (int i = 0; i < pixels.Length; ++i)
    {
        pixels[i] = (byte)(iPixels[i]);
    }
    wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
    return wb;
}
