WPFとVBでアプリ作る準備その1、マウスドラッグでコントロールの移動

WPFではアプリのウィンドウにボタンとかのコントロールを複数表示させるには

ウィンドウの中にパネル系のコントロールを置いて

その中に色々ボタンとかのコントロールを置いていくみたい

<Window>
    <パネル系のコントロール>
        <いろいろ>
        </いろいろ>
        <いろいろ>
        </いろいろ>
    </パネル系のコントロール>
</Window>

パネル系のコントロールもいろいろある

アプリを新規作成した時に最初から設置されているのがGridなので

Gridが代表格なのかも、その他でよく見かけるのがStackPanel

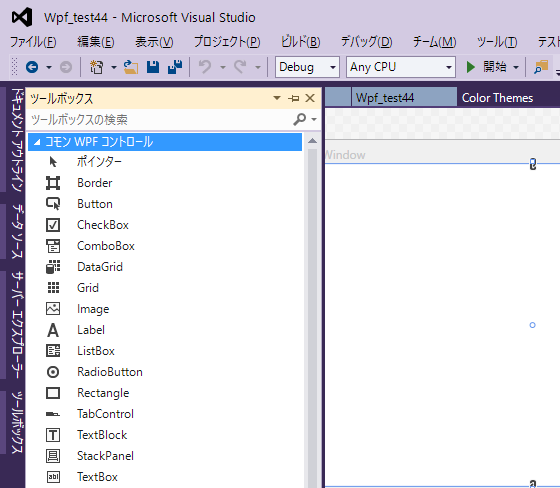

ツールボックスのコモンコントロールにもこのふたつが入っている

Canvas、TabControl、WrapPanelとか他にもあるみたい

癖がなくて使いやすそうな感じなのが

GridとCanvasのふたつ

「マウスドラッグでコントロールを移動」とかで

ググってみるとCanvasを使っているケースが多いけど

両方試してみた

このふたつは特に指定しないと置いた場所全体に広がる

Windowに置けばWindow全体に広がる

コントロールのドラッグ移動で必要なのが位置の取得と指定なんだけど

GridとCanvasではこのコントロールの位置の決め方が違う

Gridの場合

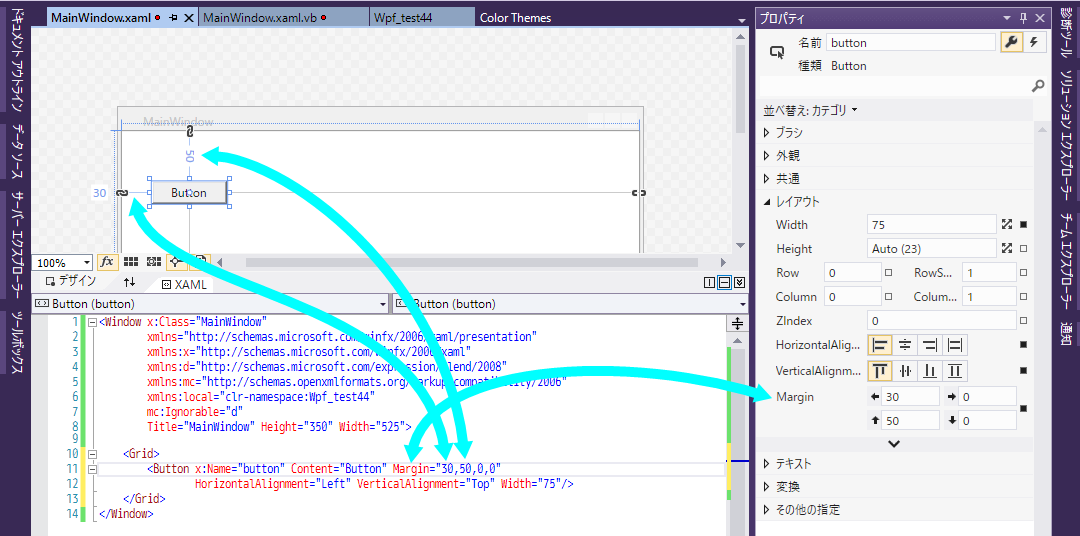

f:id:gogowaten:20191024155614p:plain

GridにButtonを設置したところ

Marginプロパティで場所指定する

左寄せと上寄せをしないと変な位置になるので

HorizontalAlignment="Left" VerticalAlignment="Top"を指定している

Marginの4つの数字は順番に左、上、右、下の値になる

左寄せと上寄せを指定するとMarginの右と下の値は無視される

Canvasの場合

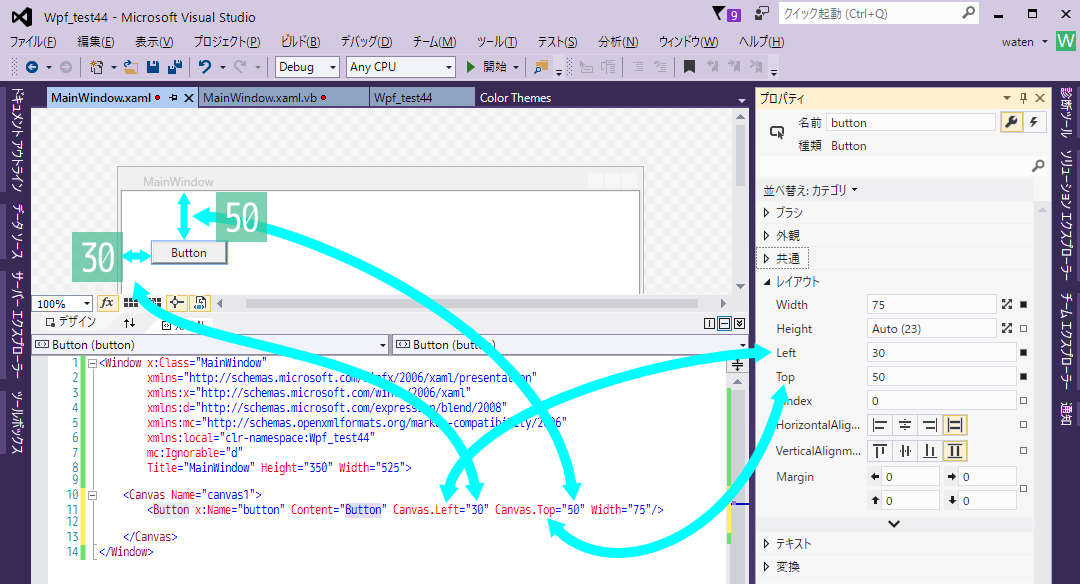

f:id:gogowaten:20191024155626p:plain

デザイン画面でCanvasの場合はCanvas.Leftとかで指定

こうしてみると位置の決め方はGridよりCanvasのほうがラク

マウスドラッグでコントロールを移動させる処理の流れ

マウスダウンイベントで

ドラッグ移動中フラグにする

最初のマウスの位置を記録しておく

マウスムーブイベントで

ドラッグ移動中フラグなら

動かした今の位置から最初の位置を引き算して移動距離を測る

移動距離と動かしているコントロールの今の位置を足し算したのが

移動させる位置なのでこれを指定する

マウスアップイベントで

ドラッグ移動中フラグを解除

動かすコントロールはRectangleにしてみた

Grid編

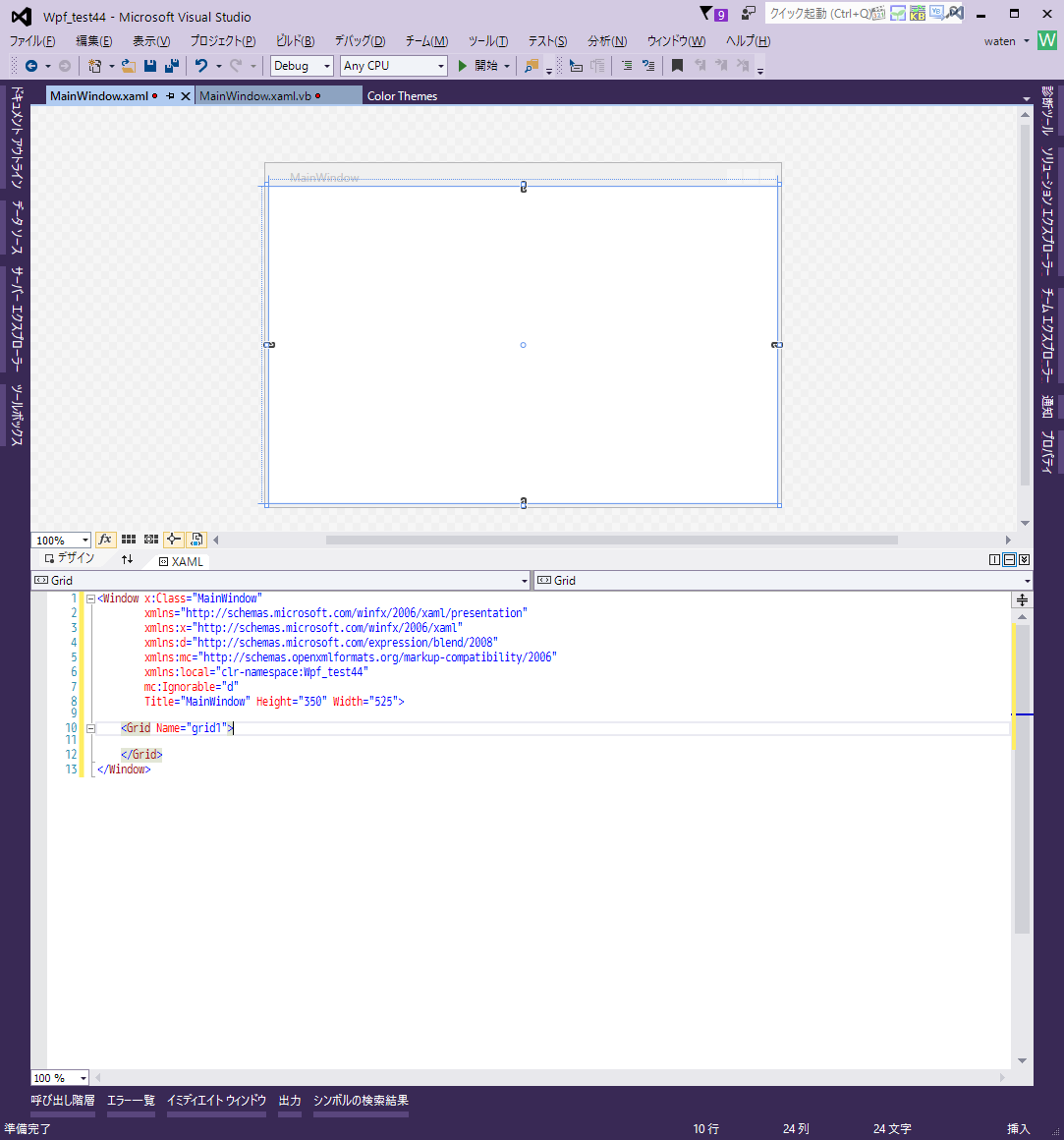

f:id:gogowaten:20191024155637p:plain

最初からあるGridにgrid1と言う名前を付けただけ

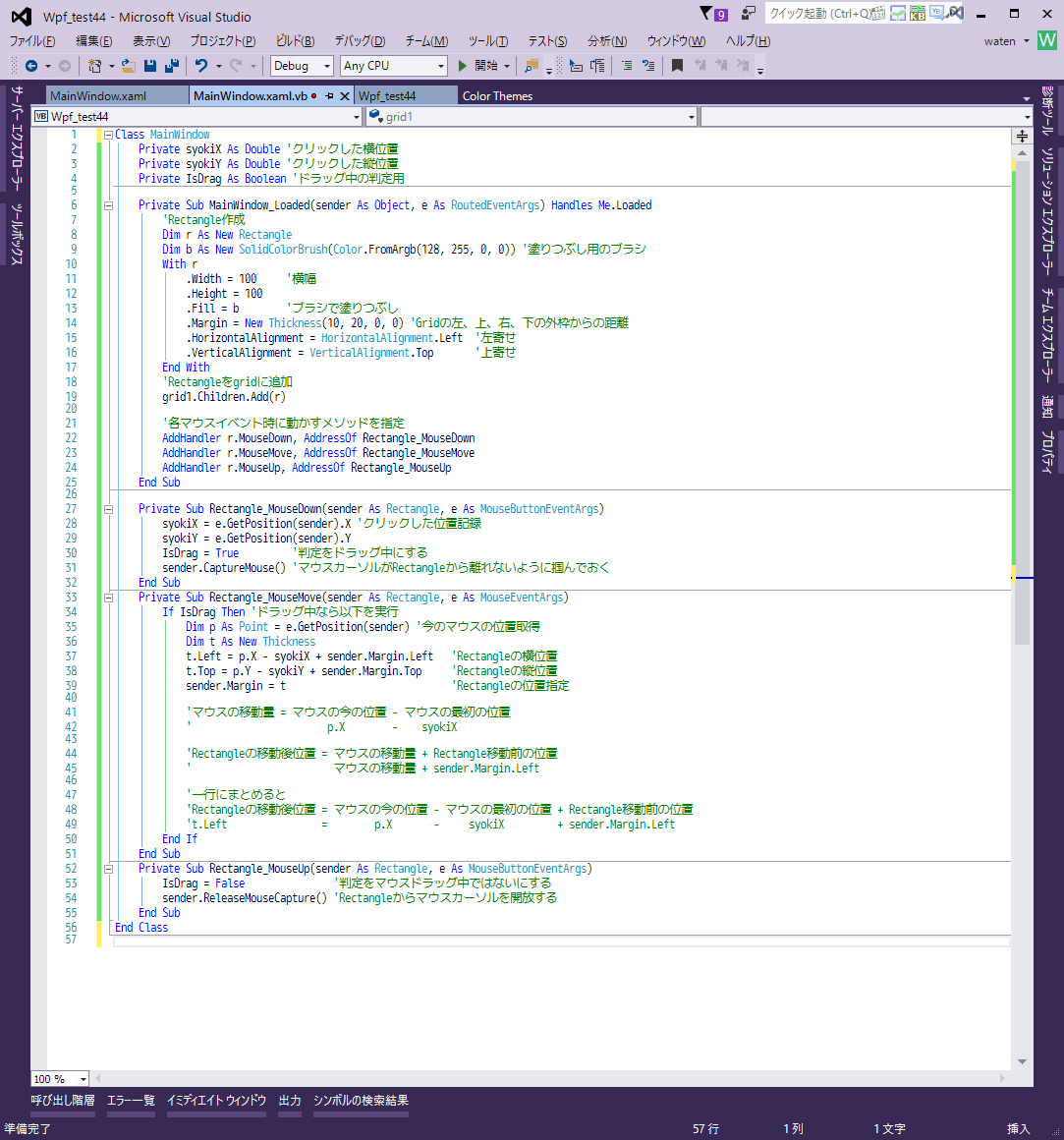

VBコード

f:id:gogowaten:20191024155650p:plain

Class MainWindow
    Private syokiX As Double 'クリックした横位置
    Private syokiY As Double 'クリックした縦位置
    Private IsDrag As Boolean 'ドラッグ中の判定用

    Private Sub MainWindow_Loaded(sender As Object, e As RoutedEventArgs) Handles Me.Loaded
        'Rectangle作成
        Dim r As New Rectangle
        Dim b As New SolidColorBrush(Color.FromArgb(128, 255, 0, 0)) '塗りつぶし用のブラシ
        With r
            .Width = 100     '横幅
            .Height = 100
            .Fill = b        'ブラシで塗りつぶし
            .Margin = New Thickness(10, 20, 0, 0) 'Gridの左、上、右、下の外枠からの距離
            .HorizontalAlignment = HorizontalAlignment.Left  '左寄せ
            .VerticalAlignment = VerticalAlignment.Top       '上寄せ
        End With
        'Rectangleをgridに追加
        grid1.Children.Add(r)

        '各マウスイベント時に動かすメソッドを指定
        AddHandler r.MouseDown, AddressOf Rectangle_MouseDown
        AddHandler r.MouseMove, AddressOf Rectangle_MouseMove
        AddHandler r.MouseUp, AddressOf Rectangle_MouseUp
    End Sub

    Private Sub Rectangle_MouseDown(sender As Rectangle, e As MouseButtonEventArgs)
        syokiX = e.GetPosition(sender).X 'クリックした位置記録
        syokiY = e.GetPosition(sender).Y
        IsDrag = True         '判定をドラッグ中にする
        sender.CaptureMouse() 'マウスカーソルがRectangleから離れないように掴んでおく
    End Sub
    Private Sub Rectangle_MouseMove(sender As Rectangle, e As MouseEventArgs)
        If IsDrag Then 'ドラッグ中なら以下を実行
            Dim p As Point = e.GetPosition(sender) '今のマウスの位置取得
            Dim t As New Thickness
            t.Left = p.X - syokiX + sender.Margin.Left   'Rectangleの横位置
            t.Top = p.Y - syokiY + sender.Margin.Top     'Rectangleの縦位置
            sender.Margin = t                            'Rectangleの位置指定

            'マウスの移動量 = マウスの今の位置 - マウスの最初の位置
            '                       p.X        -    syokiX

            'Rectangleの移動後位置 = マウスの移動量 + Rectangle移動前の位置
            '                        マウスの移動量 + sender.Margin.Left

            '一行にまとめると
            'Rectangleの移動後位置 = マウスの今の位置 - マウスの最初の位置 + Rectangle移動前の位置
            't.Left                =        p.X       -     syokiX         + sender.Margin.Left
        End If
    End Sub
    Private Sub Rectangle_MouseUp(sender As Rectangle, e As MouseButtonEventArgs)
        IsDrag = False               '判定をマウスドラッグ中ではないにする
        sender.ReleaseMouseCapture() 'Rectangleからマウスカーソルを開放する
    End Sub
End Class

Loadedイベントの時にRectangleを作成してgrid1に追加している。

位置の指定はMarginプロパティに

Thicknessっていう見慣れないのを指定している

Thicknessってのは構造体なのかな？4つの数値を入れることができる

位置の取得は

sender(動かしているコントロール).Margin.leftとかでそのまま取得できる

Canvas編

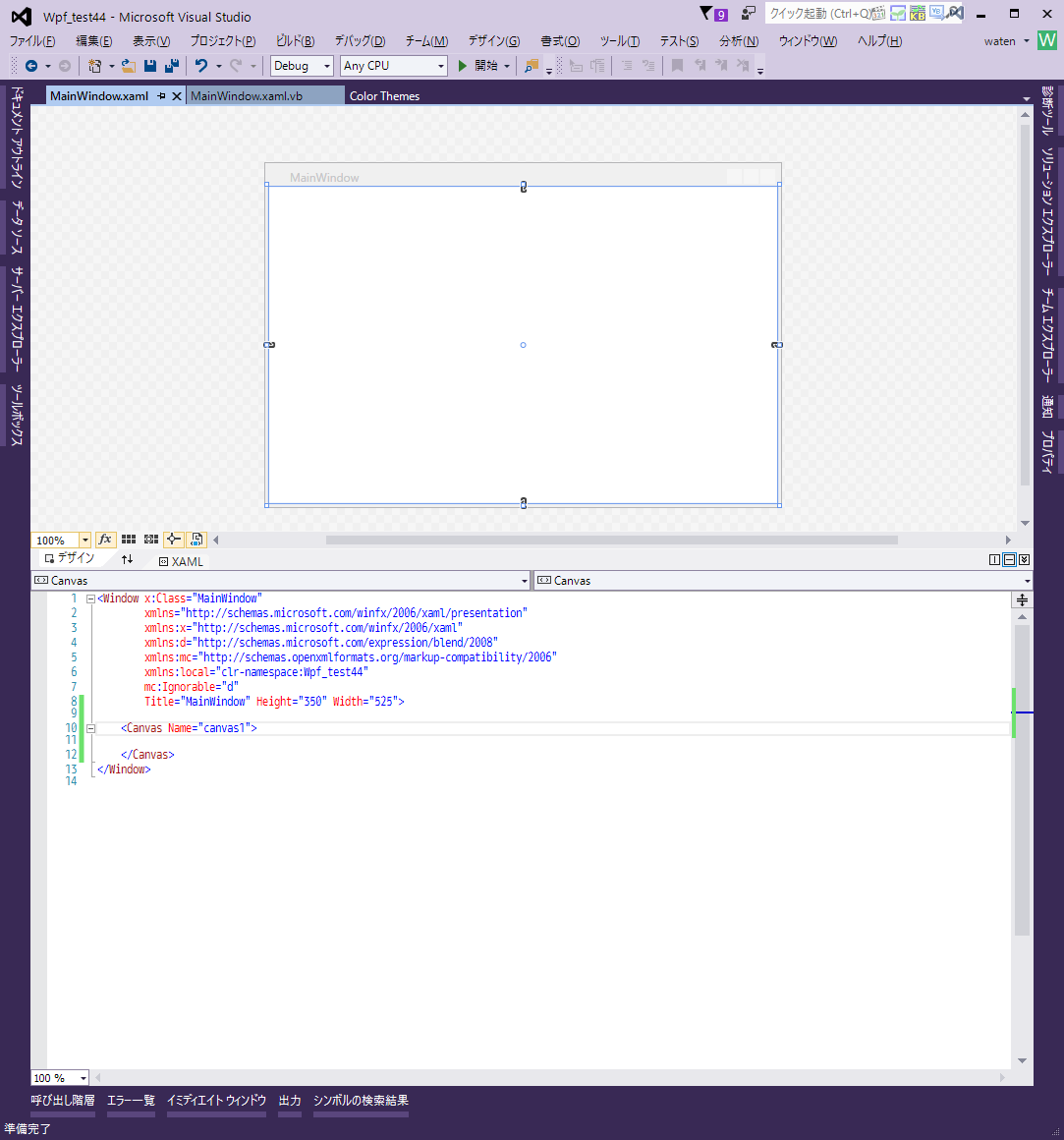

f:id:gogowaten:20191024155724p:plain

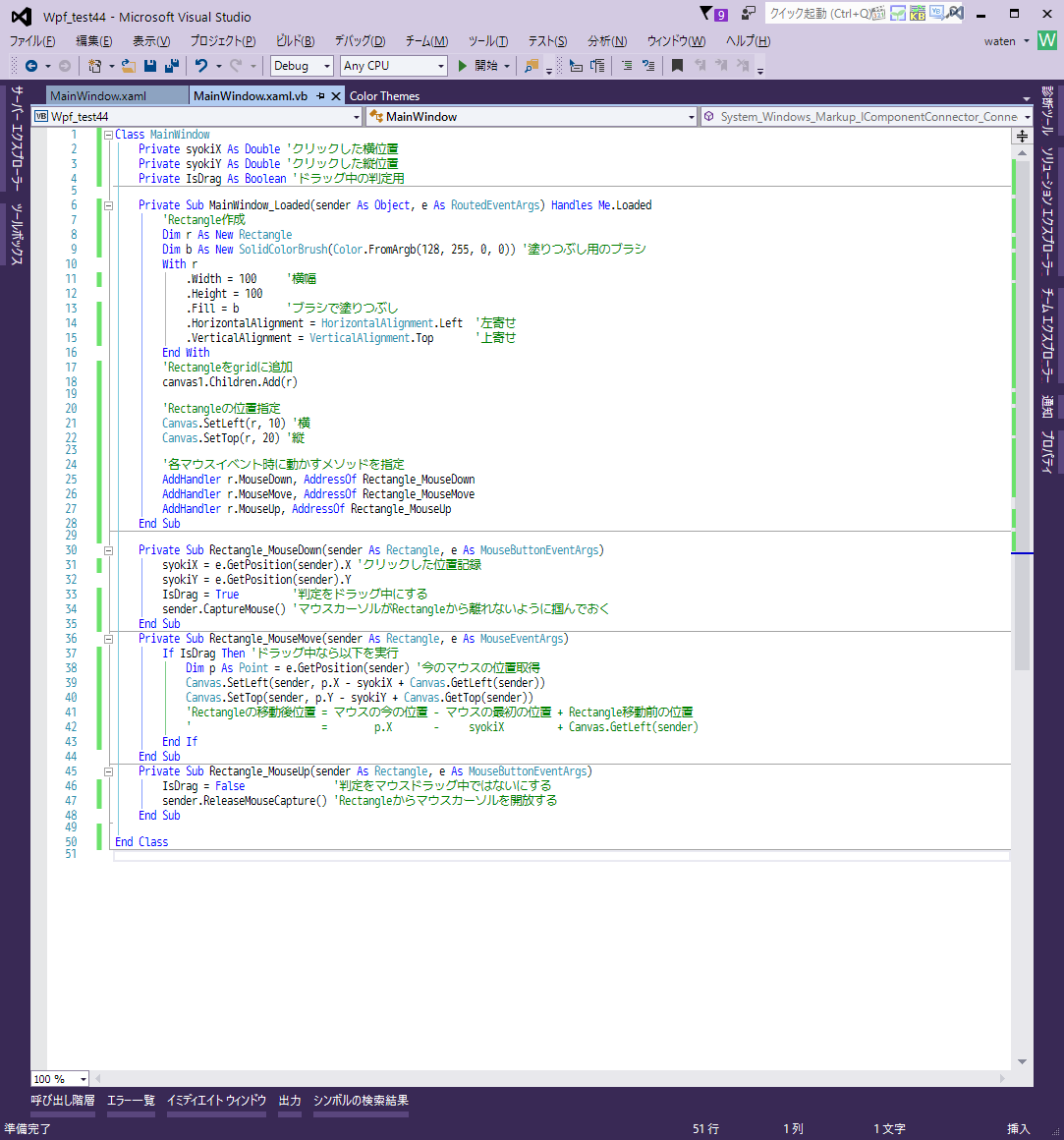

f:id:gogowaten:20191024155734p:plain

Class MainWindow
    Private syokiX As Double 'クリックした横位置
    Private syokiY As Double 'クリックした縦位置
    Private IsDrag As Boolean 'ドラッグ中の判定用

    Private Sub MainWindow_Loaded(sender As Object, e As RoutedEventArgs) Handles Me.Loaded
        'Rectangle作成
        Dim r As New Rectangle
        Dim b As New SolidColorBrush(Color.FromArgb(128, 255, 0, 0)) '塗りつぶし用のブラシ
        With r
            .Width = 100     '横幅
            .Height = 100
            .Fill = b        'ブラシで塗りつぶし
            .HorizontalAlignment = HorizontalAlignment.Left  '左寄せ
            .VerticalAlignment = VerticalAlignment.Top       '上寄せ
        End With
        'Rectangleをgridに追加
        canvas1.Children.Add(r)

        'Rectangleの位置指定
        Canvas.SetLeft(r, 10) '横
        Canvas.SetTop(r, 20) '縦

        '各マウスイベント時に動かすメソッドを指定
        AddHandler r.MouseDown, AddressOf Rectangle_MouseDown
        AddHandler r.MouseMove, AddressOf Rectangle_MouseMove
        AddHandler r.MouseUp, AddressOf Rectangle_MouseUp
    End Sub

    Private Sub Rectangle_MouseDown(sender As Rectangle, e As MouseButtonEventArgs)
        syokiX = e.GetPosition(sender).X 'クリックした位置記録
        syokiY = e.GetPosition(sender).Y
        IsDrag = True         '判定をドラッグ中にする
        sender.CaptureMouse() 'マウスカーソルがRectangleから離れないように掴んでおく
    End Sub
    Private Sub Rectangle_MouseMove(sender As Rectangle, e As MouseEventArgs)
        If IsDrag Then 'ドラッグ中なら以下を実行
            Dim p As Point = e.GetPosition(sender) '今のマウスの位置取得
            Canvas.SetLeft(sender, p.X - syokiX + Canvas.GetLeft(sender))
            Canvas.SetTop(sender, p.Y - syokiY + Canvas.GetTop(sender))
            'Rectangleの移動後位置 = マウスの今の位置 - マウスの最初の位置 + Rectangle移動前の位置
            '                      =        p.X       -     syokiX         + Canvas.GetLeft(sender)
        End If
    End Sub
    Private Sub Rectangle_MouseUp(sender As Rectangle, e As MouseButtonEventArgs)
        IsDrag = False               '判定をマウスドラッグ中ではないにする
        sender.ReleaseMouseCapture() 'Rectangleからマウスカーソルを開放する
    End Sub

End Class

位置の指定はCanvasクラスのSetLeftとSetTopメソッドを使っている

動かしているコントロールの今の位置を取得するときは

GetLeftとGetTopメソッド、わかりやすい

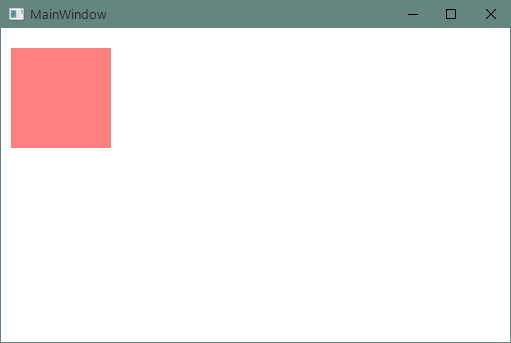

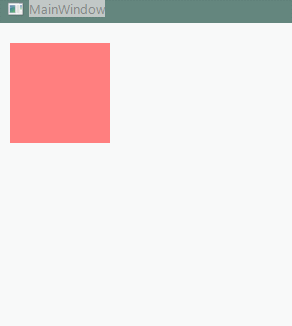

実行した時の画面

Grid編もCanvas編も全く同じ

見た目も動きも全く同じ

グリグリ動かした時のCPUの占有率も同じくらいで8%前後

なのでわかりやすいCanvasがいいかなあと

動くのと動かないの

ここまでの方法で動かしたコントロールはRectangle

他のコントロールも動かせるのかいくつか試してみた

その時はイベントの時に使うメソッドの引数の型をRectangleからObjectに変更

Private Sub Rectangle_MouseDown(sender As Rectangle, e As MouseButtonEventArgs)

Private Sub Rectangle_MouseDown(sender As Object, e As MouseButtonEventArgs)

動かせたのはImage、TabControl、Ellipse

動かないのはButton、ComboBox

動かしたいのは画像なので画像表示に便利そうなImageが動けばいいや

Thumbコントロール

っていうのがあってマウスでのドラッグ移動に便利なイベントを持っている

その名もDragDelta

引数の(e As DragDeltaEventArgs)からマウスの移動距離が取得できる

e.HorizontalChangeで横の移動距離

e.VerticalChangeで縦の移動距離

スゴイ

Thumbコントロールなら

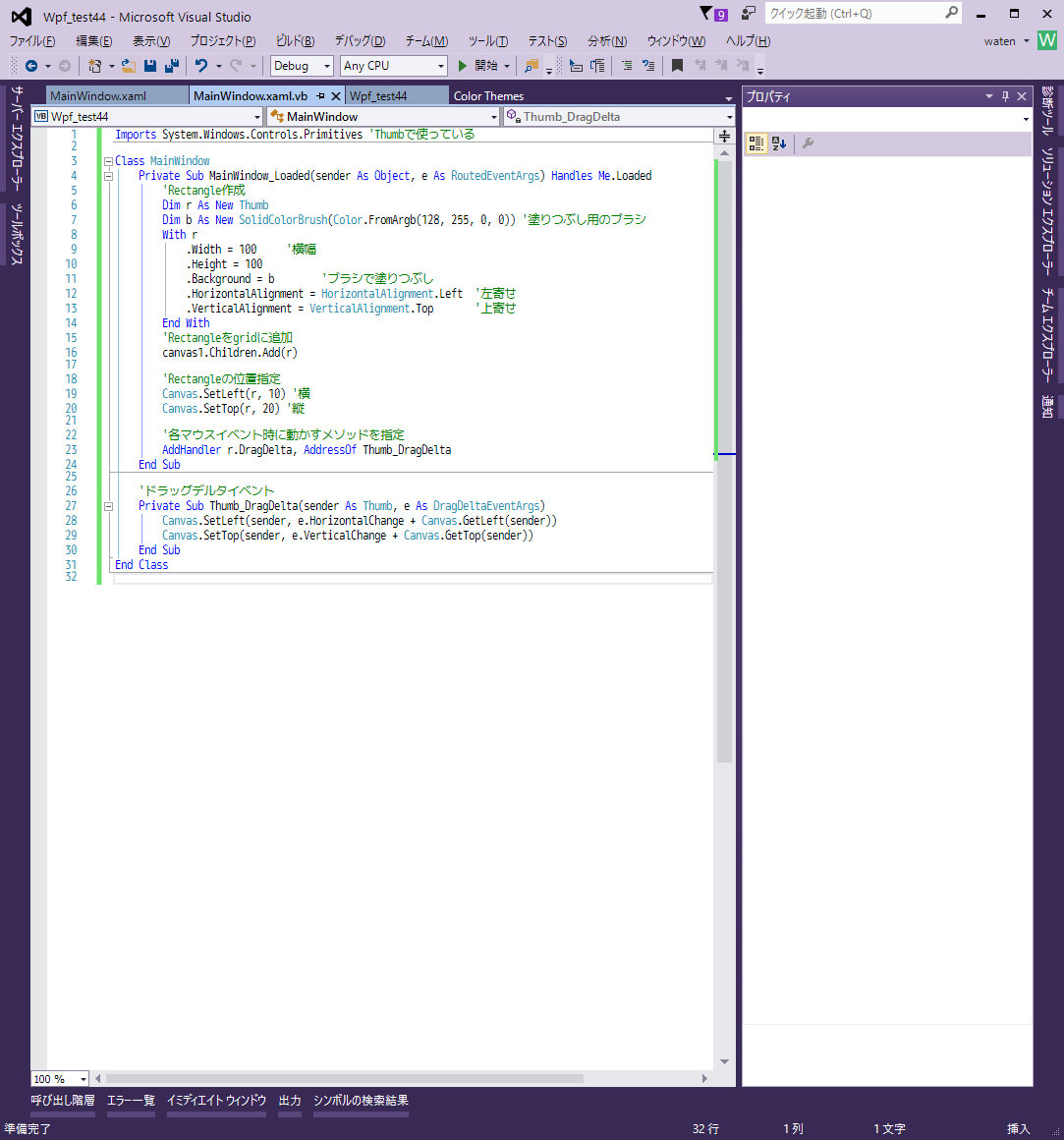

f:id:gogowaten:20191024155750p:plain

これだけで動く、実質2行

しかもグリグリ動かした時のCPU占有率が4%前後と低い！

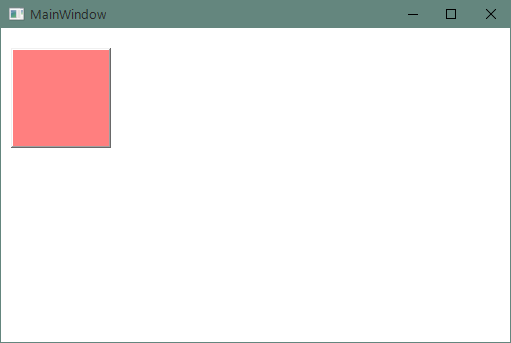

だけど見た目が…

こんなふうにボタンみたいな枠が付いてしまうので

例えば

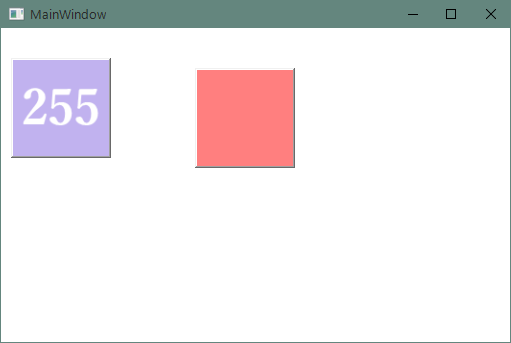

この画像をThumbの背景にして表示すると

↓

やっぱり余計な枠が付いている

なので枠の付かない

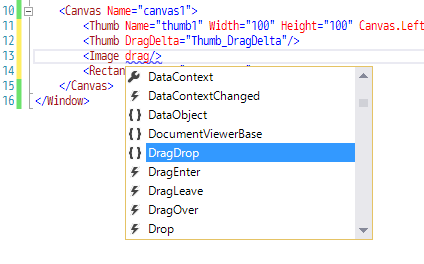

ImageコントロールにDragDeltaイベントがあればいいんだけどなあ

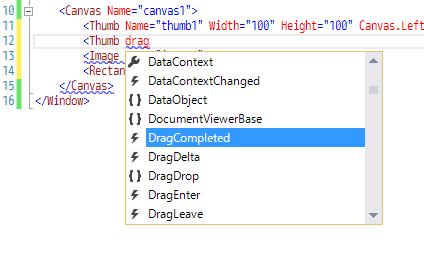

ThumbだとDragDeltaイベントが候補に出てくるけど

Imageには出てこないし

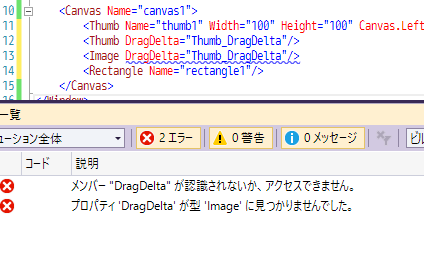

手動で書いてもエラーになるｗ

ThumbのBackgroundに半透明の画像を指定しても透過処理にならない

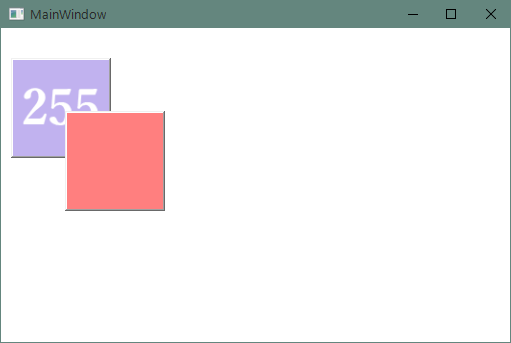

二つのThumbコントロールは半透明のブラシを使って

塗りつぶしているんだけど透過処理になってない

ImageコントロールはSourceに半透明の画像を指定するだけで

透過処理になっていたんだけどなあ

Backgroundではならないみたい

ImageコントロールにDragDeltaイベントを付ける方法が

わかるまではCanvasに普通のImageコントロールかなあ

ここまでとこの前の

gogowaten.hatenablog.com

WPF、アプリのウィンドウに画像ファイルドロップで画像表示テスト ( ソフトウェア ) - 午後わてんのブログ - Yahoo!ブログ

http://blogs.yahoo.co.jp/gogowaten/13894909.html

これを組み合わせて作ったのが↓

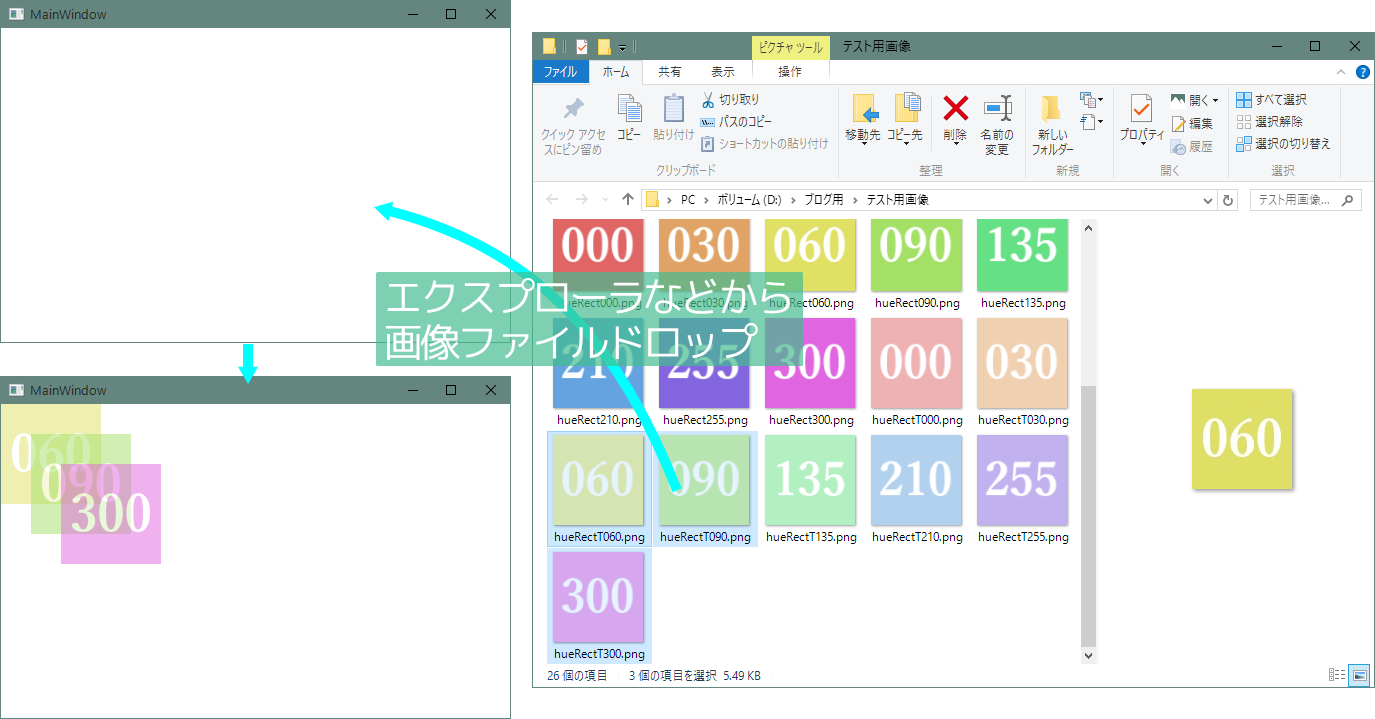

f:id:gogowaten:20191024155809p:plain

画像ファイルドロップで表示した画像を

マウスドラッグで移動できる

CanvasにImageコントロールの組み合わせ

それにしても半透明の透過処理を自動でしてくれるWPFはスゴイ

このテストアプリの中身

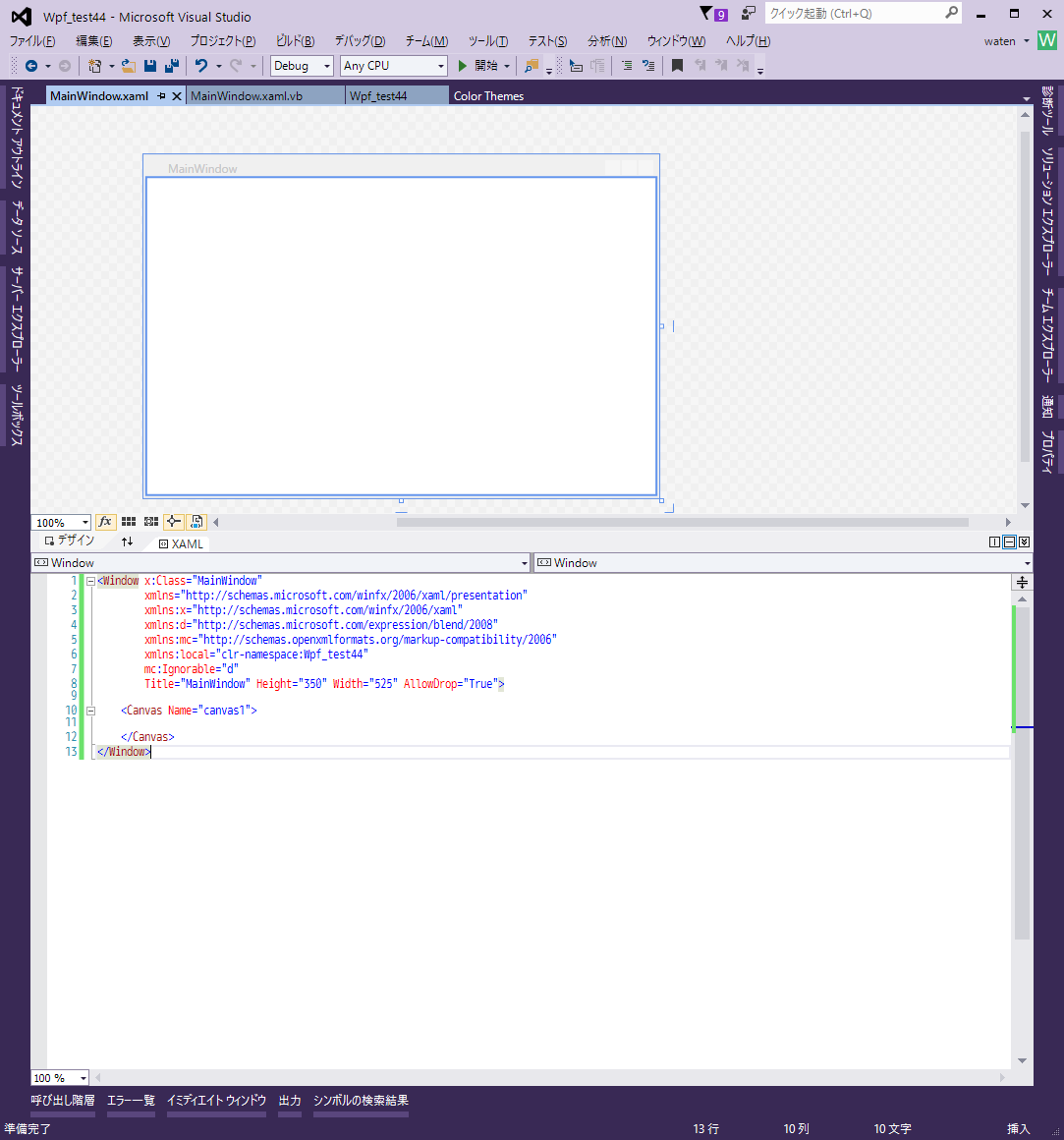

デザイン画面

f:id:gogowaten:20191024155822p:plain

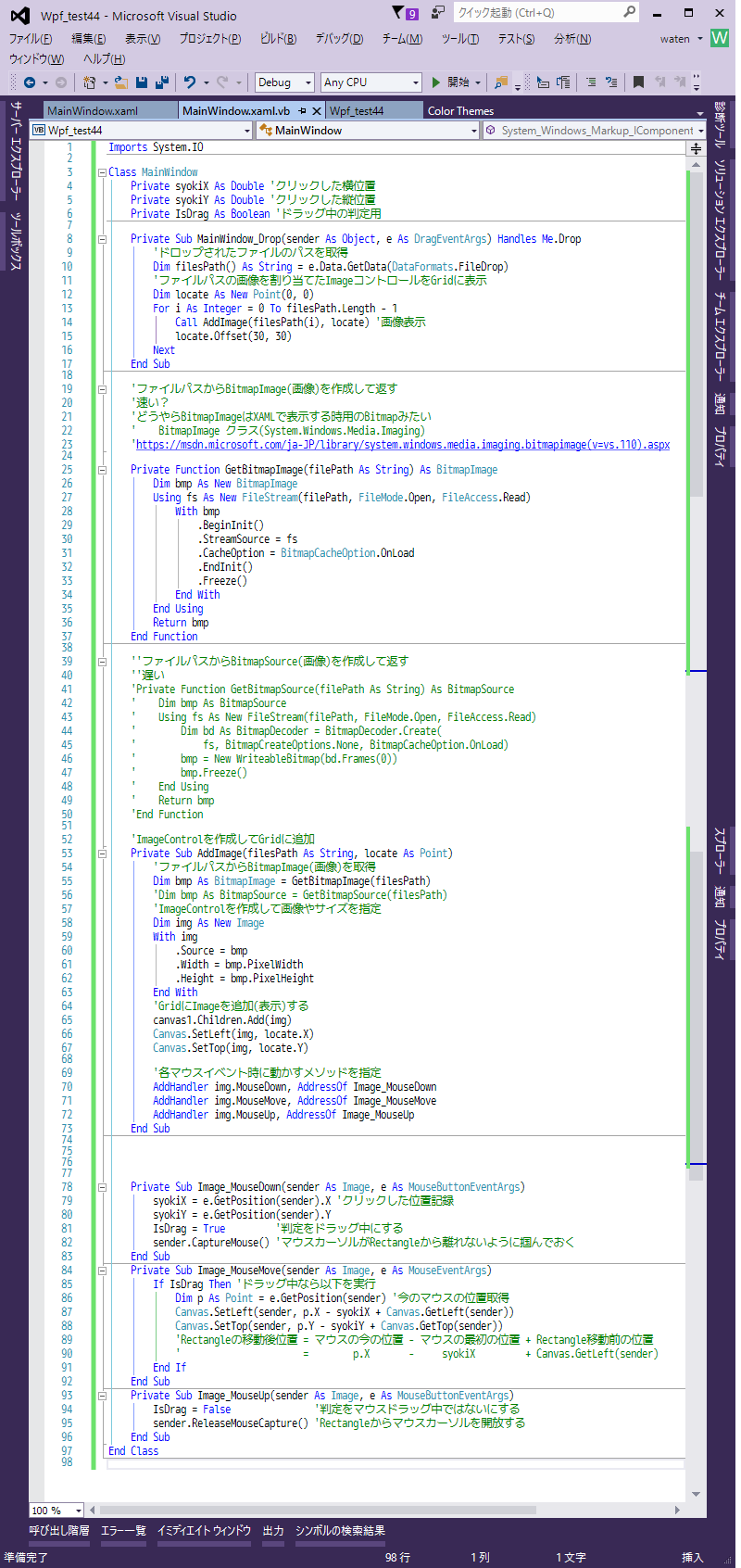

VBコード

f:id:gogowaten:20191024155833p:plain

コピペして作ったからコメントアウトでの説明がRectangleのままになっているｗ

例外処理してないから画像以外のファイルをドロップするとエラーになる

Imports System.IO

Class MainWindow
    Private syokiX As Double 'クリックした横位置
    Private syokiY As Double 'クリックした縦位置
    Private IsDrag As Boolean 'ドラッグ中の判定用

    Private Sub MainWindow_Drop(sender As Object, e As DragEventArgs) Handles Me.Drop
        'ドロップされたファイルのパスを取得
        Dim filesPath() As String = e.Data.GetData(DataFormats.FileDrop)
        'ファイルパスの画像を割り当てたImageコントロールをGridに表示
        Dim locate As New Point(0, 0)
        For i As Integer = 0 To filesPath.Length - 1
            Call AddImage(filesPath(i), locate) '画像表示
            locate.Offset(30, 30)
        Next
    End Sub

    'ファイルパスからBitmapImage(画像)を作成して返す
    '速い？
    'どうやらBitmapImageはXAMLで表示する時用のBitmapみたい
    '    BitmapImage クラス(System.Windows.Media.Imaging)
    'https://msdn.microsoft.com/ja-JP/library/system.windows.media.imaging.bitmapimage(v=vs.110).aspx

    Private Function GetBitmapImage(filePath As String) As BitmapImage
        Dim bmp As New BitmapImage
        Using fs As New FileStream(filePath, FileMode.Open, FileAccess.Read)
            With bmp
                .BeginInit()
                .StreamSource = fs
                .CacheOption = BitmapCacheOption.OnLoad
                .EndInit()
                .Freeze()
            End With
        End Using
        Return bmp
    End Function

    ''ファイルパスからBitmapSource(画像)を作成して返す
    ''遅い
    'Private Function GetBitmapSource(filePath As String) As BitmapSource
    '    Dim bmp As BitmapSource
    '    Using fs As New FileStream(filePath, FileMode.Open, FileAccess.Read)
    '        Dim bd As BitmapDecoder = BitmapDecoder.Create(
    '            fs, BitmapCreateOptions.None, BitmapCacheOption.OnLoad)
    '        bmp = New WriteableBitmap(bd.Frames(0))
    '        bmp.Freeze()
    '    End Using
    '    Return bmp
    'End Function

    'ImageControlを作成してGridに追加
    Private Sub AddImage(filesPath As String, locate As Point)
        'ファイルパスからBitmapImage(画像)を取得
        Dim bmp As BitmapImage = GetBitmapImage(filesPath)
        'Dim bmp As BitmapSource = GetBitmapSource(filesPath)
        'ImageControlを作成して画像やサイズを指定
        Dim img As New Image
        With img
            .Source = bmp
            .Width = bmp.PixelWidth
            .Height = bmp.PixelHeight
        End With
        'GridにImageを追加(表示)する
        canvas1.Children.Add(img)
        Canvas.SetLeft(img, locate.X)
        Canvas.SetTop(img, locate.Y)

        '各マウスイベント時に動かすメソッドを指定
        AddHandler img.MouseDown, AddressOf Image_MouseDown
        AddHandler img.MouseMove, AddressOf Image_MouseMove
        AddHandler img.MouseUp, AddressOf Image_MouseUp
    End Sub




    Private Sub Image_MouseDown(sender As Image, e As MouseButtonEventArgs)
        syokiX = e.GetPosition(sender).X 'クリックした位置記録
        syokiY = e.GetPosition(sender).Y
        IsDrag = True         '判定をドラッグ中にする
        sender.CaptureMouse() 'マウスカーソルがRectangleから離れないように掴んでおく
    End Sub
    Private Sub Image_MouseMove(sender As Image, e As MouseEventArgs)
        If IsDrag Then 'ドラッグ中なら以下を実行
            Dim p As Point = e.GetPosition(sender) '今のマウスの位置取得
            Canvas.SetLeft(sender, p.X - syokiX + Canvas.GetLeft(sender))
            Canvas.SetTop(sender, p.Y - syokiY + Canvas.GetTop(sender))
            'Rectangleの移動後位置 = マウスの今の位置 - マウスの最初の位置 + Rectangle移動前の位置
            '                      =        p.X       -     syokiX         + Canvas.GetLeft(sender)
        End If
    End Sub
    Private Sub Image_MouseUp(sender As Image, e As MouseButtonEventArgs)
        IsDrag = False               '判定をマウスドラッグ中ではないにする
        sender.ReleaseMouseCapture() 'Rectangleからマウスカーソルを開放する
    End Sub
End Class

予定しているテスト

表示画像すべてを画像ファイルとして保存
ドラッグ移動時に指定ピクセルごとに移動
表示画像のレイヤー間の移動(入れ替え)ZOrder指定
指定した色を透明にする
レイアウト

上の3つは必要な機能
