WPF、dpiの変更とUseLayoutRoundingを指定して画像をくっきり表示

BitmapSourceのCreateメソッドでBitmapSourceを作成する時にdpiを指定できるのでこれを使う

そのためには画像の色情報のbyte型配列が必要なのでこれを

BitmapImageのCopyPixelsメソッドで作成

テストに使った画像は

携帯電話で撮った写真画像

72dpi、256ｘ192のjpeg

と

1ピクセルずつの黒と白のストライプ画像

72dpi、32ｘ32のpng

こうしてみるとヤフーブログはdpiを無視して

画像ピクセルの大きさで表示するんだなあ

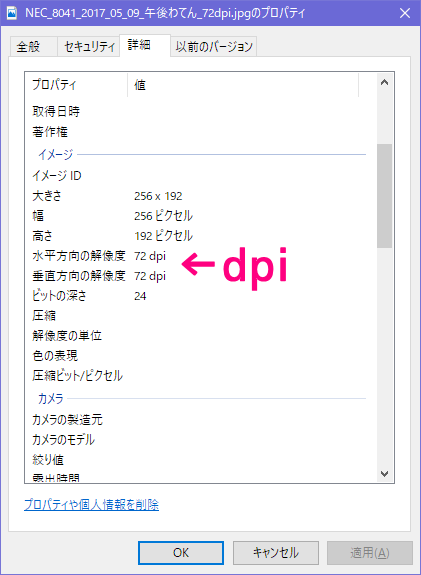

画像ファイルのdpiは

ファイルの右クリックからプロパティの詳細タブで確認できる

画像ファイルのdpi確認

この画像は72dpi

WindowsのDPIは標準では96dpi

僕の今の環境ではこの標準の96dpiで使っている

そこに96dpi以外の画像をWPFのImageのSourceにして表示すると

少し引き伸ばされてたり縮小されてぼやけてしまう

private void DisplayImage0()

{

//引き伸ばしされてぼやける

BitmapImage bitmapImage = new BitmapImage();

bitmapImage.BeginInit();

bitmapImage.UriSource = new Uri(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_72dpi.jpg");

bitmapImage.EndInit();

MyImage1.Source = bitmapImage;

}

BitmapImageのUriSourceに画像ファイルのパスと指定したものを

ImageのSourceに指定して画像を表示

96dpiの画像ファイルならこの方法でもくっきり表示されるけど

それ以外だとぼやけてしまう

dpiを変更してくっきり表示

private void DisplayImage2()

{

var bi = new BitmapImage(new Uri(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_72dpi.jpg"));

int w = bi.PixelWidth;

int h = bi.PixelHeight;

int stride = w * 4;//決め打ち、普通のカラー画像ならこれで大丈夫なはず

byte pixels = new byte[h * stride];

//CopyPixelsメソッドでバイト型配列にコピー

bi.CopyPixels(pixels, stride, 0);

//配列から画像作成、この時にdpiを指定できる

var bs1 = BitmapSource.Create(w, h, 96, 96, PixelFormats.Pbgra32, null, pixels, stride);//BitmapSource

MyImage2.Source = bs1;

}

CopyPixelsメソッドとCreateメソッドを使ってdpiを指定したBitmapSourceを作成して、それをImageのSourceに指定

赤文字の96, 96ってのがdpiを指定しているところ

これが使えるのは

BitmapSourceのCreateメソッドと

WriteableBitmapのCreateメソッド

BitmapframeのCreateメソッド(これはBitmapSourceと同じ？)

他にもあるかも

これに渡す引数は

画像ファイルのパスからBitmapImageを作成して

そこからBitmapSource.Createに必要なものを作成する

画像の幅と高さはそのままPixelWidthとPixelHeightでおk

stride

これは画像の1ビクセル行の総byte数かな

カラーのjpeg画像ならだいたい32bitで読み込まれるので決め打ちしている

ファイルのプロパティのビットの深さってところが

今回の画像は24ってあるんだけどBitmapImageに読み込むと32bitになっている

32bitは4byteなのでPixelWidthに4を掛けている

これで1ピクセル行の総byte数になる

pixelsは

画像の色データを入れたもの、byte型の配列

配列の大きさは画像の高さPixelsHeightとstrideをかけたものにする

ここまでできたら

BitmapImageのCopyPixelsでpixelsの中に画像の色データをコピーする

bi.CopyPixels(pixels, stride, 0);

次に

BitmapSource.Create(w, h, 96, 96, PixelFormats.Pbgra32, null, pixels, stride);

PixelFormatsにPbgra32を指定するのは、いろいろ都合がいいから

これならパレットもいらないのでパレットにはnullを指定

これでdpiが96のBitmapSourceができるのでImageのSourceに指定して完了

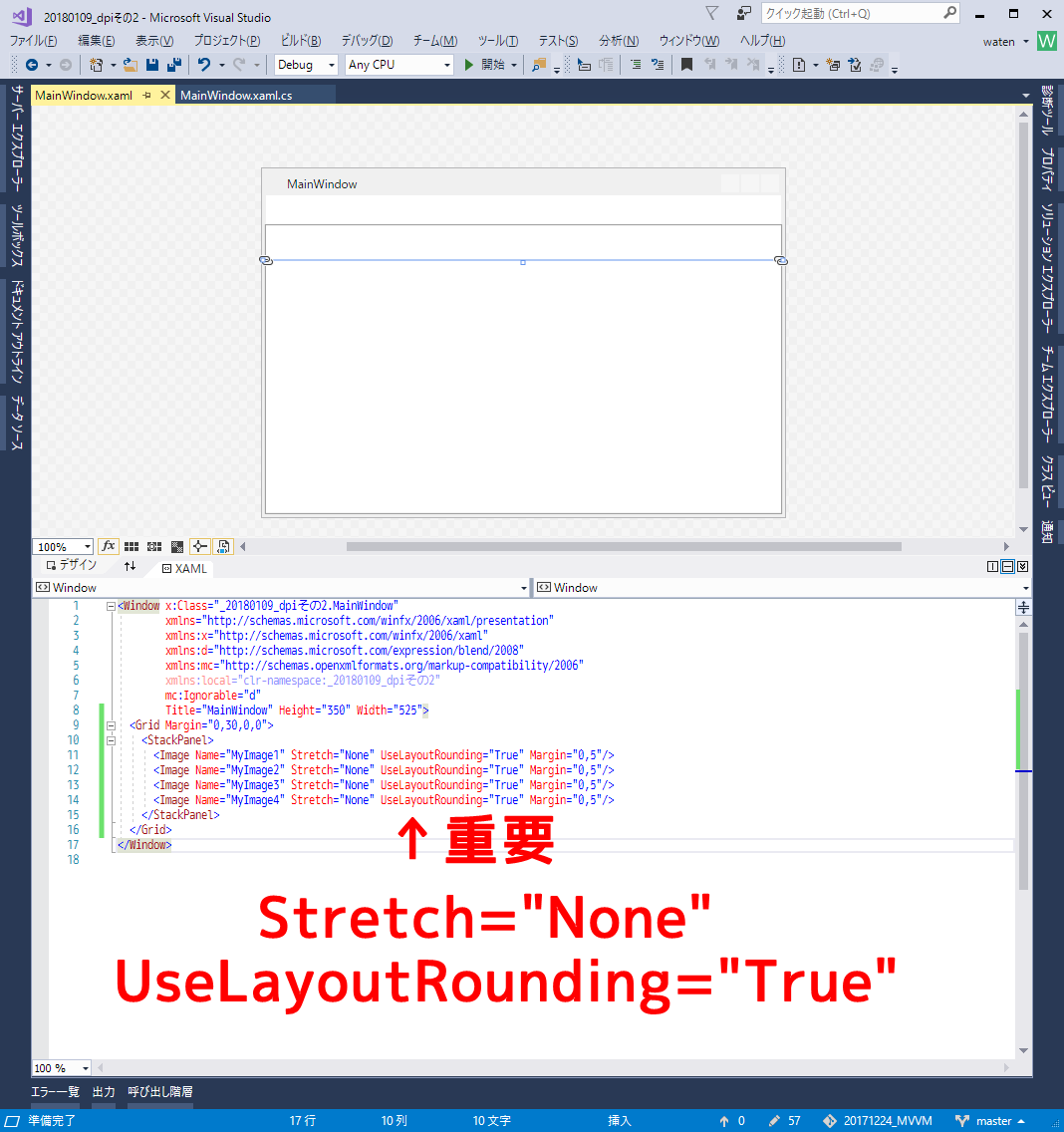

Imageコントロールの方の設定で重要なのが

f:id:gogowaten:20191211184529p:plain

Stretch="None"

UseLayoutRounding="True"

この2つ

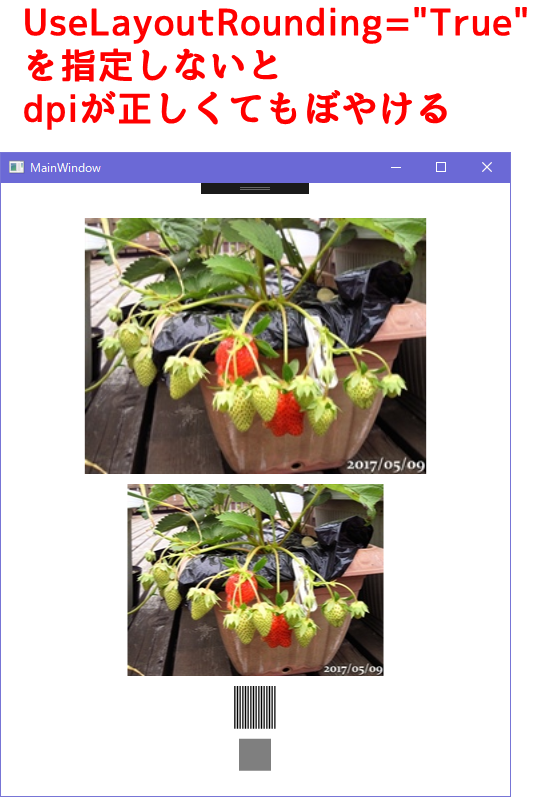

とくにUseLayoutRoundingを指定しないと

dpiが環境と同じでもぼやける

もう少し

8bitのグレースケール画像とかでも対応してみたのが

private void DisplayImage6()

{

FileStream fs;

WriteableBitmap wb;

//using (fs = new FileStream(@"D:\ブログ用\テスト用画像\Grayscale8bit.gif", FileMode.Open))

//using (fs = new FileStream(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_72dpi.jpg", FileMode.Open, FileAccess.Read))

//using (fs = new FileStream(@"D:\ブログ用\テスト用画像\border_column_32x32_72dpi.png", FileMode.Open, FileAccess.Read))

using (fs = new FileStream(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_8bitGrayscale_96dpi.jpg", FileMode.Open))

{

wb = new WriteableBitmap(BitmapFrame.Create(fs));

}

int w = wb.PixelWidth;

int h = wb.PixelHeight;

//strideは1pixel行のバイト数、PixelWidth * BitsPerPixel / 8

//横Pixel10の32bit画像なら、10 * 32 / 8 = 40バイト

int stride = w * wb.Format.BitsPerPixel / 8;// = 1pixel行のバイト数 Width * 32bit(4byte)

int stride = w * wb.BackBufferStride;// = 1pixel行のバイト数 Width * 32bit(4byte)

byte pixels = new byte[h * stride];

wb.CopyPixels(pixels, stride, 0);//コピー

var bs = BitmapSource.Create(w, h, 96, 96, wb.Format, wb.Palette, pixels, stride);

MyImage1.Source = bs;

}

FileStreamを使うのは表示している元の画像ファイルをロックしないようにするため。

strideの値を求める時に、元の画像のFormat.BitsPerPixelで取得した値を8で割ったものにPixelWidthをかけるようにした、これで32bit以外の画像でも大丈夫なはず？

↑のstride取得は

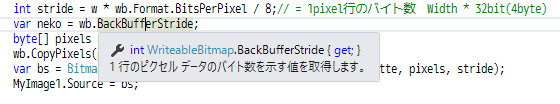

WriteableBitmapにはBackBufferStrideっていうプロパティがあってstrideを簡単に取得できた

便利なのがあったんだなあ2018/01/10気づいたので修正

今回のコード全部

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;
using System.IO;

namespace _20180109_dpiその2
{
    /// <summary>
    /// MainWindow.xaml の相互作用ロジック
    /// </summary>
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            //DisplayImage6();
            DisplayImage0();
            DisplayImage1();
            DisplayImage2();
            DisplayImage3();
        }


        private void DisplayImage0()
        {
            //引き伸ばしされてぼやける
            BitmapImage bitmapImage = new BitmapImage();
            bitmapImage.BeginInit();
            bitmapImage.UriSource = new Uri(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_72dpi.jpg");
            bitmapImage.EndInit();
            MyImage1.Source = bitmapImage;
        }
        private void DisplayImage1()
        {
            //引き伸ばしされてぼやける
            BitmapImage bitmapImage = new BitmapImage();
            bitmapImage.BeginInit();
            bitmapImage.UriSource = new Uri(@"D:\ブログ用\テスト用画像\border_column_32x32_72dpi.png");
            bitmapImage.EndInit();
            MyImage3.Source = bitmapImage;
        }
        //dpi96に変換した画像を表示なのでくっきり
        private void DisplayImage2()
        {
            var bi = new BitmapImage(new Uri(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_72dpi.jpg"));
            int w = bi.PixelWidth;
            int h = bi.PixelHeight;
            int stride = w * 4;//決め打ち、普通のカラー画像ならこれで大丈夫なはず
            byte[] pixels = new byte[h * stride];
            //CopyPixelsメソッドでバイト型配列にコピー
            bi.CopyPixels(pixels, stride, 0);
            //配列から画像作成、この時にdpiを指定できる
            var bs1 = BitmapSource.Create(w, h, 96, 96, PixelFormats.Pbgra32, null, pixels, stride);//BitmapSource
            MyImage2.Source = bs1;
        }
        //dpi96に変換した画像を表示なのでくっきり
        private void DisplayImage3()
        {
            var bi = new BitmapImage(new Uri(@"D:\ブログ用\テスト用画像\border_column_32x32_72dpi.png"));
            int w = bi.PixelWidth;
            int h = bi.PixelHeight;
            int stride = w * 4;//決め打ち、普通のカラー画像ならこれで大丈夫なはず
            byte[] pixels = new byte[h * stride];
            //CopyPixelsメソッドでバイト型配列にコピー
            bi.CopyPixels(pixels, stride, 0);
            //配列から画像作成、この時にdpiを指定できる
            var bs1 = BitmapSource.Create(w, h, 96, 96, PixelFormats.Pbgra32, null, pixels, stride);//BitmapSource
            MyImage4.Source = bs1;
        }

        private void DisplayImage5()
        {
            FileStream fs;
            WriteableBitmap wb;

            using (fs = new FileStream(@"D:\ブログ用\テスト用画像\Grayscale8bit.gif", FileMode.Open, FileAccess.Read))
            {
                wb = new WriteableBitmap(BitmapFrame.Create(fs));
            }
            //32bitのpbgra32形式に変換
            var formatConvertedBitmap = new FormatConvertedBitmap(wb, PixelFormats.Pbgra32, null, 0);
            int w = formatConvertedBitmap.PixelWidth;
            int h = formatConvertedBitmap.PixelHeight;
            int stride = w * 4;//Width * 32bit(4byte) = 1pixel行のバイト数
            byte[] pixels = new byte[h * stride];
            formatConvertedBitmap.CopyPixels(pixels, stride, 0);//コピー
            var bs = BitmapSource.Create(w, h, 96, 96, PixelFormats.Pbgra32, null, pixels, stride);
            MyImage1.Source = bs;
        }
        private void DisplayImage6()
        {
            FileStream fs;
            WriteableBitmap wb;

            //using (fs = new FileStream(@"D:\ブログ用\テスト用画像\Grayscale8bit.gif", FileMode.Open))
            //using (fs = new FileStream(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_72dpi.jpg", FileMode.Open, FileAccess.Read))
            //using (fs = new FileStream(@"D:\ブログ用\テスト用画像\border_column_32x32_72dpi.png", FileMode.Open, FileAccess.Read))
            using (fs = new FileStream(@"D:\ブログ用\テスト用画像\NEC_8041_2017_05_09_午後わてん_8bitGrayscale_96dpi.jpg", FileMode.Open))

            {
                wb = new WriteableBitmap(BitmapFrame.Create(fs));
            }
            int w = wb.PixelWidth;
            int h = wb.PixelHeight;
            //strideは1pixel行のバイト数、PixelWidth * BitsPerPixel / 8
            //横Pixel10の32bit画像なら、10 * 32 / 8 = 40バイト
            int stride = w * wb.BackBufferStride;// = 1pixel行のバイト数  Width * 32bit(4byte)
            byte[] pixels = new byte[h * stride];
            wb.CopyPixels(pixels, stride, 0);//コピー
            var bs = BitmapSource.Create(w, h, 96, 96, wb.Format, wb.Palette, pixels, stride);
            MyImage1.Source = bs;
        }

    }
}
