HSVのグラデーションの画像を作成して保存するアプリ作ってみた

以前作ったHSVとRGBの相互変換のdllを使って

HSVのグラデーションの画像を作成して保存するアプリ作ってみた

ダウンロード先

github.com



動作

修正する2018/03/03以前なので色相360が無彩色になっている





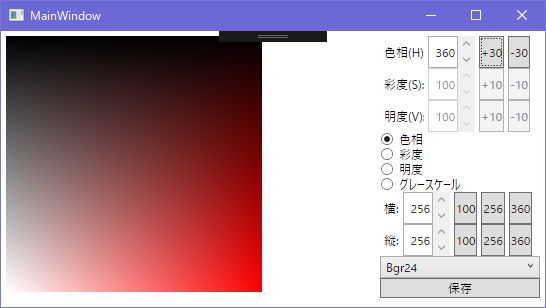

色相90の画像

こういう画像を作成するときは

色相を90

Hueにチェック

横サイズを256

にして保存ボタン

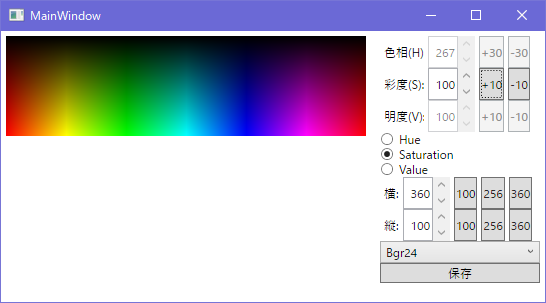

彩度をMAXの100固定で

色相と明度の一覧は

この設定

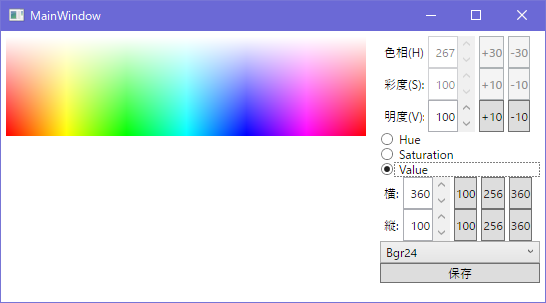

明度をMAXの100固定で

色相と彩度の一覧は

この設定



保存形式はpng、bmp、tiff

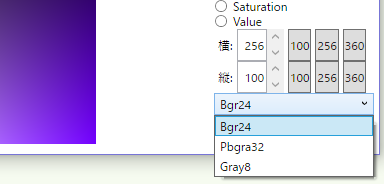

保存するときのPixelFormatは

Bgr24 普通はこれでOK、24bpp

Pbgra32 32bppで保存したい時用

Gray8 8bitグレースケール用







色相360は無彩色の設定になっていた

けど

色相360度は0度と同じにした(2018/03/03)



画像の減色でディザリングを試している時に

HSVを使ったグラデーション画像を使いたかったので

以前作ったHSVとRGBのdllを使って作ってみた

このdllは色相360を0と同じ赤じゃなくて無彩色に当てているので

そのせいで今回のアプリでできる画像は正確じゃないかもしれない

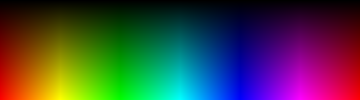

横360、縦100ピクセル

色相は0から360でループしている

これを4倍に拡大して左下と右下の色を確認してみる

左下はRGB(255,0,0)の色相は0なのでこれであっている



右下は

RGB(255,0,4)の色相は359



この画像の横ピクセル数は360個

この時に1ピクセルごとに色相1°を割り当てていくと

1ピクセル目は色相0

2ピクセル目は色相1

…

360ピクセル目は色相359

なので

こうなるように辻褄が合うようにコードを書いたから

右端は色相359

どうなんだろう



2018/03/03追記

PSPさんにコメントを頂きまして

HSV.DLLの内容を変更しました、変更内容は

色相360度を無彩色にしていたのを360度=0度に変更

なのでこの記事のアプリの動作も変更されて

色相360度＝0度なので赤



グレースケール

新たに付け足した

アプリのコードは修正無しでグレースケール用のコードを追加しただけ

2018/03/03追記ここまで

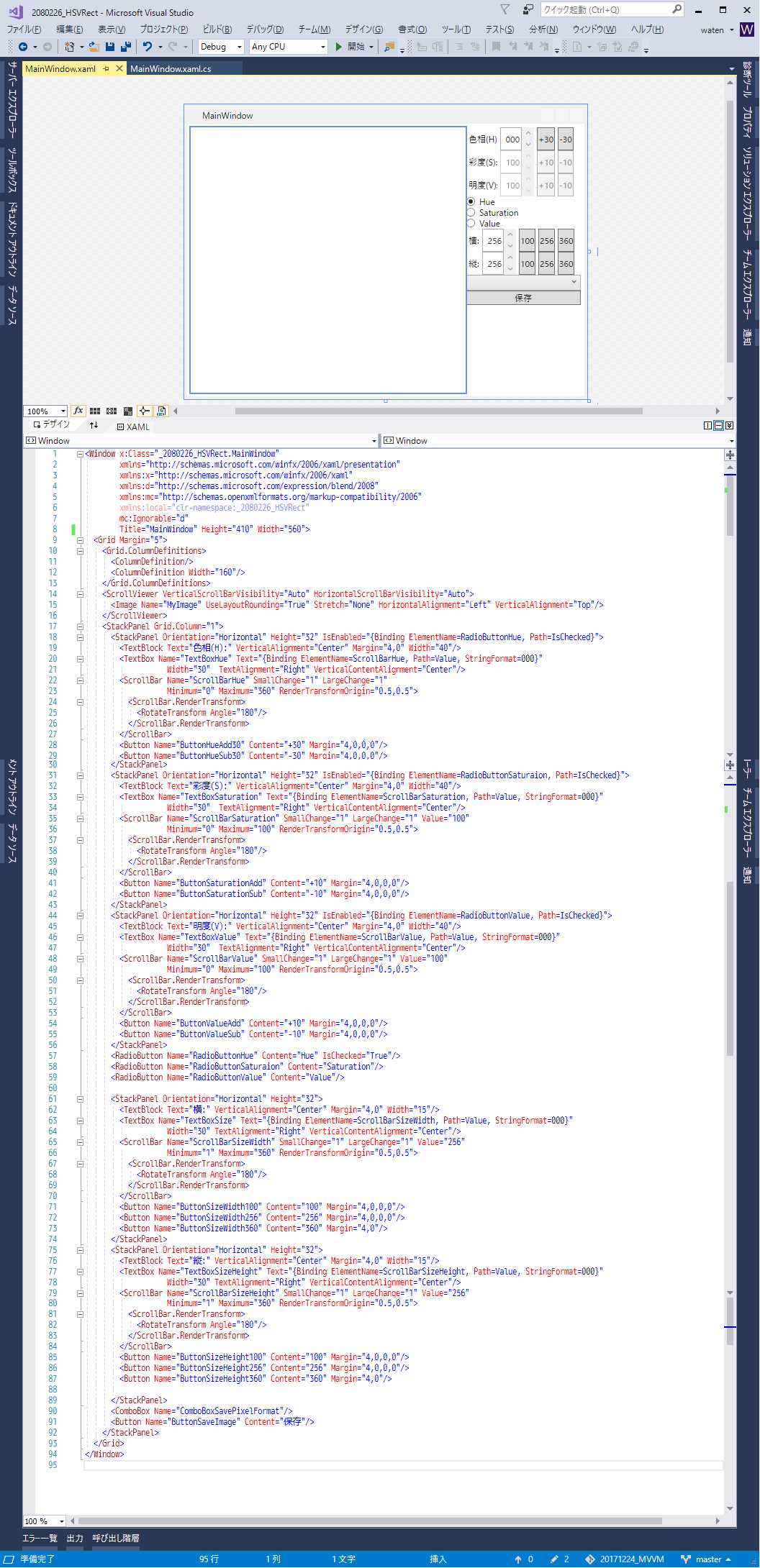

デザイン画面

ムダに長いｗ

StyleやSetterとか使えばよかったかも





C#のコード

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Controls.Primitives;
using System.IO;
using MyHSV;


namespace _2080226_HSVRect
{
    /// <summary>
    /// MainWindow.xaml の相互作用ロジック
    /// </summary>
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            ButtonSaveImage.Click += ButtonSaveImage_Click;
            ScrollBarSizeWidth.ValueChanged += ScrollBarSize_ValueChanged;
            ScrollBarSizeHeight.ValueChanged += ScrollBarSize_ValueChanged;

            ScrollBarHue.ValueChanged += ScrollBarSize_ValueChanged;
            ScrollBarSaturation.ValueChanged += ScrollBarSaturation_ValueChanged;
            ScrollBarValue.ValueChanged += ScrollBarValue_ValueChanged;

            ScrollBarHue.MouseWheel += ScrollBarHue_MouseWheel;
            ScrollBarSaturation.MouseWheel += ScrollBarHue_MouseWheel;
            ScrollBarValue.MouseWheel += ScrollBarHue_MouseWheel;

            ScrollBarSizeWidth.MouseWheel += ScrollBarHue_MouseWheel;
            ScrollBarSizeHeight.MouseWheel += ScrollBarHue_MouseWheel;

            TextBoxHue.MouseWheel += TextBoxHue_MouseWheel;
            TextBoxSaturation.MouseWheel += TextBoxHue_MouseWheel;
            TextBoxValue.MouseWheel += TextBoxHue_MouseWheel;

            TextBoxSize.MouseWheel += TextBoxHue_MouseWheel;
            TextBoxSizeHeight.MouseWheel += TextBoxHue_MouseWheel;

            RadioButtonHue.Checked += RadioButtonHue_Checked;
            RadioButtonSaturaion.Checked += RadioButtonSaturaion_Checked;
            RadioButtonValue.Checked += RadioButtonValue_Checked;

            TextBoxHue.GotFocus += TextBlock_GotFocus;
            TextBoxSize.GotFocus += TextBlock_GotFocus;

            ButtonHueAdd30.Click += ButtonHueAdd30_Click;
            ButtonHueSub30.Click += ButtonHueSub30_Click;
            ButtonSaturationAdd.Click += ButtonSaturationAdd_Click;
            ButtonSaturationSub.Click += ButtonSaturationSub_Click;
            ButtonValueAdd.Click += ButtonValueAdd_Click;
            ButtonValueSub.Click += ButtonValueSub_Click;

            ButtonSizeWidth100.Click += ButtonSize100_Click;
            ButtonSizeWidth256.Click += ButtonSize256_Click;
            ButtonSizeWidth360.Click += ButtonSizeWidth360_Click;
            ButtonSizeHeight100.Click += ButtonSizeHeight100_Click;
            ButtonSizeHeight256.Click += ButtonSizeHeight256_Click;
            ButtonSizeHeight360.Click += ButtonSizeHeight360_Click;

            DrawHue();
            ComboBoxInitialize();
        }

        private void TextBoxHue_MouseWheel(object sender, MouseWheelEventArgs e)
        {
            TextBox box = (TextBox)sender;
            Binding binding = BindingOperations.GetBinding(box, TextBox.TextProperty);
            var name = binding.ElementName;
            ScrollBar bar = (ScrollBar)this.FindName(name);
            if (e.Delta > 0)
            {
                bar.Value++;
            }
            else
            {
                bar.Value--;
            }
        }

        private void ScrollBarHue_MouseWheel(object sender, MouseWheelEventArgs e)
        {
            ScrollBar bar = (ScrollBar)sender;
            if (e.Delta > 0)
            {
                bar.Value++;
            }
            else
            {
                bar.Value--;
            }
        }

        private void ComboBoxInitialize()
        {
            ComboBoxSavePixelFormat.Items.Add(PixelFormats.Bgr24);
            ComboBoxSavePixelFormat.Items.Add(PixelFormats.Pbgra32);
            ComboBoxSavePixelFormat.Items.Add(PixelFormats.Gray8);
            ComboBoxSavePixelFormat.Items.Add(PixelFormats.BlackWhite);
            ComboBoxSavePixelFormat.SelectedIndex = 0;
        }

        private void DrawHue()
        {
            if (RadioButtonHue.IsChecked == true)
            {
                MyImage.Source = GetHueRect(ScrollBarHue.Value, (int)ScrollBarSizeWidth.Value);
            }
        }
        private void DrawSaturation()
        {
            if (RadioButtonSaturaion.IsChecked == true)
            {
                MyImage.Source = GetSaturationRect(
                    (int)ScrollBarSizeWidth.Value,
                    (int)ScrollBarSizeHeight.Value,
                    (float)ScrollBarSaturation.Value / 100f
                    );
            }
        }
        private void DrawValue()
        {
            if (RadioButtonValue.IsChecked == true)
            {
                MyImage.Source = GetValueRect(
                    (int)ScrollBarSizeWidth.Value,
                    (int)ScrollBarSizeHeight.Value,
                    (float)(ScrollBarValue.Value / 100f));
            }
        }

       #region イベント


        private void RadioButtonHue_Checked(object sender, RoutedEventArgs e) => DrawHue();

        private void RadioButtonValue_Checked(object sender, RoutedEventArgs e) => DrawValue();

        private void RadioButtonSaturaion_Checked(object sender, RoutedEventArgs e) => DrawSaturation();
        private void ScrollBarValue_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e) => DrawValue();

        private void ScrollBarSaturation_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e) => DrawSaturation();

        private void ButtonSizeHeight360_Click(object sender, RoutedEventArgs e) => ScrollBarSizeHeight.Value = 360f;

        private void ButtonSizeHeight256_Click(object sender, RoutedEventArgs e) => ScrollBarSizeHeight.Value = 256f;

        private void ButtonSizeHeight100_Click(object sender, RoutedEventArgs e) => ScrollBarSizeHeight.Value = 100f;

        private void ButtonSizeWidth360_Click(object sender, RoutedEventArgs e) => ScrollBarSizeWidth.Value = 360f;

        private void ButtonSize256_Click(object sender, RoutedEventArgs e) => ScrollBarSizeWidth.Value = 256f;

        private void ButtonSize100_Click(object sender, RoutedEventArgs e) => ScrollBarSizeWidth.Value = 100f;
        private void ButtonValueSub_Click(object sender, RoutedEventArgs e) => ScrollBarValue.Value -= 10f;

        private void ButtonValueAdd_Click(object sender, RoutedEventArgs e) => ScrollBarValue.Value += 10f;

        private void ButtonSaturationSub_Click(object sender, RoutedEventArgs e) => ScrollBarSaturation.Value -= 10f;

        private void ButtonSaturationAdd_Click(object sender, RoutedEventArgs e) => ScrollBarSaturation.Value += 10f;
        private void ButtonHueSub30_Click(object sender, RoutedEventArgs e) => ScrollBarHue.Value -= 30f;

        private void ButtonHueAdd30_Click(object sender, RoutedEventArgs e) => ScrollBarHue.Value += 30f;

        private void TextBlock_GotFocus(object sender, RoutedEventArgs e)
        {
            TextBox box = (TextBox)sender;
            this.Dispatcher.InvokeAsync(() => { Task.Delay(10); box.SelectAll(); });
        }

        private void ScrollBarSize_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e)
        {
            DrawHue();
            DrawSaturation();
            DrawValue();
        }

        private void ButtonSaveImage_Click(object sender, RoutedEventArgs e)
        {
            SaveImage((BitmapSource)MyImage.Source);
        }
       #endregion


        //彩度を指定、0から1
        private BitmapSource GetSaturationRect(int width, int height, float saturation)
        {
            var wb = new WriteableBitmap(width, height, 96, 96, PixelFormats.Pbgra32, null);
            int h = wb.PixelHeight;
            int w = wb.PixelWidth;
            int stride = wb.BackBufferStride;
            byte[] pixels = new byte[h * stride];
            wb.CopyPixels(pixels, stride, 0);
            int p = 0;
            Color color;
            //高さが1のときは明度を1fいに固定したいので特別
            if (height == 1)
            {
                for (int x = 0; x < width; ++x)
                {
                    p = (x * 4);
                    color = HSV.HSV2Color(
                        (x / (width - 1f)) * 359f,
                        saturation,
                        1f);
                    pixels[p + 3] = 255;
                    pixels[p + 2] = color.R;
                    pixels[p + 1] = color.G;
                    pixels[p + 0] = color.B;
                }
            }
            else
            {
                for (int y = 0; y < height; ++y)
                {
                    for (int x = 0; x < width; ++x)
                    {
                        p = y * stride + (x * 4);
                        color = HSV.HSV2Color(
                            (x / (width - 1f)) * 359f,
                            saturation,
                            y / (double)(height - 1f));
                        pixels[p + 3] = 255;
                        pixels[p + 2] = color.R;
                        pixels[p + 1] = color.G;
                        pixels[p + 0] = color.B;
                    }
                }
            }

            wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
            return wb;
        }

        //明度を指定、0から1
        private BitmapSource GetValueRect(int width, int height, float value)
        {
            var wb = new WriteableBitmap(width, height, 96, 96, PixelFormats.Pbgra32, null);
            int h = wb.PixelHeight;
            int w = wb.PixelWidth;
            int stride = wb.BackBufferStride;
            byte[] pixels = new byte[h * stride];
            wb.CopyPixels(pixels, stride, 0);
            int p = 0;
            Color color;
            //高さ1のときは彩度を1fに固定したいので特別
            if (height == 1)
            {
                for (int x = 0; x < width; ++x)
                {
                    p = (x * 4);
                    color = HSV.HSV2Color(
                        (x * 359f) / (width - 1f),
                        1f,
                        value);
                    pixels[p + 3] = 255;
                    pixels[p + 2] = color.R;
                    pixels[p + 1] = color.G;
                    pixels[p + 0] = color.B;
                }
            }
            else
            {
                for (int y = 0; y < height; ++y)
                {
                    for (int x = 0; x < width; ++x)
                    {
                        p = y * stride + (x * 4);
                        color = HSV.HSV2Color(
                            (x * 359f) / (width - 1f),
                            y / (double)(height - 1f),
                            value);
                        pixels[p + 3] = 255;
                        pixels[p + 2] = color.R;
                        pixels[p + 1] = color.G;
                        pixels[p + 0] = color.B;
                    }
                }
            }
            wb.WritePixels(new Int32Rect(0, 0, w, h), pixels, stride, 0);
            return wb;
        }



        private BitmapSource GetHueRect(double hue, int size)
        {
            var wb = new WriteableBitmap(size, size, 96, 96, PixelFormats.Pbgra32, null);
            int h = wb.PixelHeight;
            int w = wb.PixelWidth;
            int stride = wb.BackBufferStride;
            byte[] pixels = new byte[h * stride];
            wb.CopyPixels(pixels, stride, 0);
            int p = 0;
            Color color;
            for (int y = 0; y < h; ++y)
            {
                for (int x = 0; x < w; ++x)
                {
                    p = y * stride + (x * 4);
                    color = HSV.HSV2Color(hue, (double)x / (size - 1f), (double)y / (size - 1f));
                    pixels[p + 3] = 255;
                    pixels[p + 2] = color.R;
                    pixels[p + 1] = color.G;
                    pixels[p + 0] = color.B;
                }
            }
            wb.WritePixels(new Int32Rect(0, 0, size, size), pixels, stride, 0);
            return wb;
        }



        private void SaveImage(BitmapSource source)
        {
            source = new FormatConvertedBitmap(source, (PixelFormat)ComboBoxSavePixelFormat.SelectedItem, null, 0);
            var saveFileDialog = new Microsoft.Win32.SaveFileDialog();
            saveFileDialog.Filter = "*.png|*.png|*.bmp|*.bmp|*.tiff|*.tiff";
            saveFileDialog.AddExtension = true;
            saveFileDialog.FileName = "huetestrect";
            if (saveFileDialog.ShowDialog() == true)
            {
                BitmapEncoder encoder = new BmpBitmapEncoder();
                if (saveFileDialog.FilterIndex == 1)
                {
                    encoder = new PngBitmapEncoder();
                }
                else if (saveFileDialog.FilterIndex == 2)
                {
                    encoder = new BmpBitmapEncoder();
                }
                else if (saveFileDialog.FilterIndex == 3)
                {
                    encoder = new TiffBitmapEncoder();
                }
                encoder.Frames.Add(BitmapFrame.Create(source));

                using (var fs = new FileStream(saveFileDialog.FileName, FileMode.Create, FileAccess.Write))
                {
                    encoder.Save(fs);
                }
            }
        }
    }
}

太字のところがグラデーション画像を作っているところ









GitHub

20180226forMyBlog/2080226_HSVRect at master · gogowaten/20180226forMyBlog
https://github.com/gogowaten/20180226forMyBlog/tree/master/2080226_HSVRect

アプリの実行ファイルは

binフォルダのReleaseフォルダの2080226_HSVRect.exe

起動するには同じフォルダにあるHSV.dllも必要



めんどくさいいい

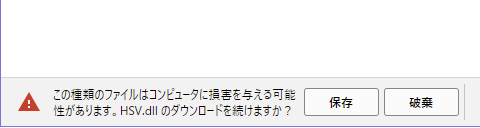

HSV.dllをダウンロードしようとすると警告が出る

まだある

実行ファイルとdllを用意してこれを起動しようとすると

こんなのが出てくる

詳細情報を押すと



実行を押すと



やっと起動できた

2回目以降は普通に起動できるようになった
